3.2.3. Определение внутренних усилий в раме

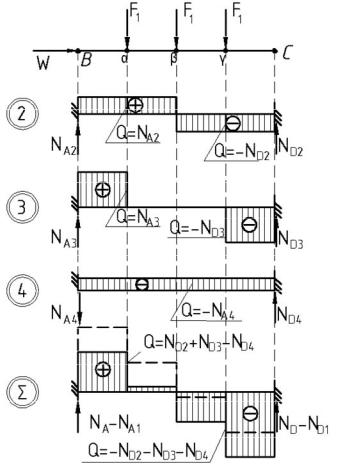

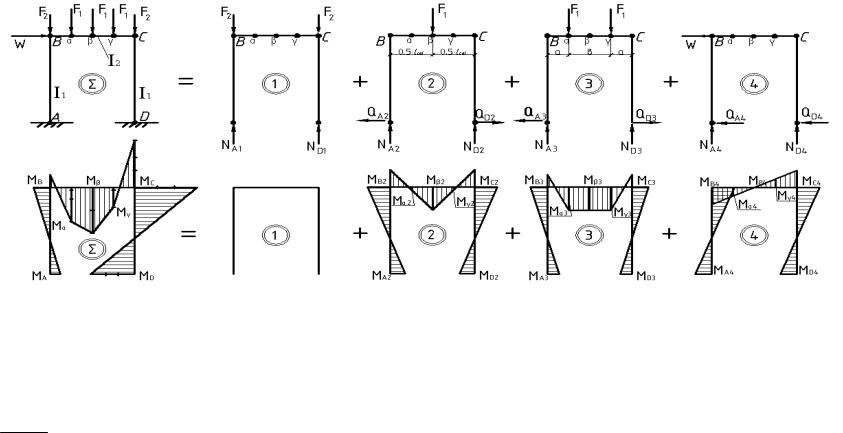

Для определения усилий в раме используем принцип независимости действия сил. Расчетную схему разбивают на несколько простых схем. Так, для рамы с пятью второстепенными нагрузками простых схем будет четыре (рис. 3.3.) Значения внутренних усилий М, Q и N в отдельных точках определяют по формулам, заносят в таблицу.

Ригель может быть выполнен из обычного (ненапрягаемого) железобетона, в этом случае расчет сечения производится прямоугольным: расчет прочности по нормальным сечениям для ригеля из обычного железобетона производится по п. 5.1, для предварительно напряженного ригеля по п. 5.2, расчет наклонных сечений по п. 5.3. Кроме этого требуется построить эпюру материалов (п. 5.4) и произвести расчет на образование трещин в пролетном сечении. Количество и расположение арматуры определяют в соответствии с правилами армирования прямоугольных изгибаемых элементов в разделе 4.

23

Таблица 3.3

Сводная таблица усилий в раме (для случая пяти опор)

-при четырех сосредоточенных нагрузках следует убрать точку приложения нагрузки β из таблицы столбец 4 и строку

сзаголовком схема 2;

-при трех сосредоточенных нагрузках следует убрать точки приложения нагрузки α и γ из таблицы столбцы 3-5 и строку с заголовком схема 3.

25

4. КОНСТРУКЦИЯ ИЗГИБАЕМЫХ ПРЯМОУГОЛЬНЫХ И ТАВРОВЫХ СЕЧЕНИЙ

Армирование балок с прямоугольным и тавровым сечениями осуществляется плоскими сварными каркасами, количество которых зависит от ширины конструкции:

при b ≤ 150 мм – 1 каркас;

при 150 < b ≤ 250 мм – 2 каркаса; при b > 250 мм – 3 и более.

Каждый каркас состоит из продольных рабочих и монтажных стержней а также приваренных к ним поперечных рабочих и монтажных стержней (рис. 4.1).

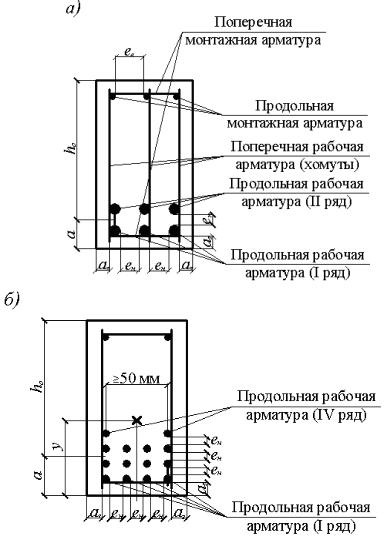

Рис. 4.1. Конструктивные требования к расположению арматуры в балках

26

Рабочая арматура при положительных моментах (в пролете второстепенных балок и ригеля рамы) устанавливается снизу. Нагрузку, воспринимаемую от отрицательных незначительных изгибающих моментов, может воспринимать монтажная арматура. При существенной нагрузке у опоры рекомендуется устанавливать дополнительные каркасы. У опоры в монолитном варианте возможно армирование двумя сетками с поперечным расположением рабочей арматуры, частично перекрывающими одна другую и раскатываемыми вдоль ригеля.

Продольные рабочие и монтажные стержни изготавливаются из горячекатаной арматуры класса А (в соответствии с заданием). Диаметр рабочих стержней 12 … 32 мм, монтажных стержней 10 … 12 мм. Площадь рабочей арматуры определяется расчетом в соответствии с п.п. 5.1–5.2. Количество принятых стержней должно быть четным, желательно принимать не более двух разных диаметров, отличающихся один от другого не менее чем на 2 мм. Количество рядов напрягаемой арматуры не ограничено. Ненапрягаемую арматуру располагаем не более чем в два ряда по высоте. При этом нижние стержни (ряд I) располагают по всей длине балки, ряд II рекомендуется обрывать или отгибать. Для установления места обрыва строят эпюру материалов.

Расстояние в свету между продольными стержнями (ен) должно быть не менее 25 … 30 мм, но в любом случае не менее максимального диаметра стержней. Во всех случаях толщина защитного слоя бетона должна быть не менее диаметра рабочей арматуры. При высоте балок h < 250 мм защитный слой бетона должен быть не менее 15 мм, а при h 250 мм – не менее 20 мм. В условиях слабой агрессивности среды толщина защитного слоя бетона увеличивается не менее чем на 5 мм, а в условиях средней и сильной агрессивности – не менее чем на

10 мм.

Поперечная рабочая арматура (хомуты) устанавливается в соответствии со следующими конструктивными требованиями:

Диаметр хомутов принимают из условия свариваемости с продольной арматурой (прил. 7). Должно соблюдаться условие dsw 0,25d, где d – диаметр продольной арматуры.

Количество хомутов в сечении определяют из следующих соображений: в ненапряжённых элементах "n" равно количеству каркасов, которое определяют в зависимости от числа стержней продольной (рабочей) арматуры. В напрягаемых элементах сварные каркасы слу-
