(см. рис. 2.2, б), рулонные сетки раскатываются вдоль ребер жесткости. Армирование монолитных плит осуществляется сетками с рабочей арматурой классов В500 (Вр1), А400 (АIII) и монтажной класса В500.

а)

б)

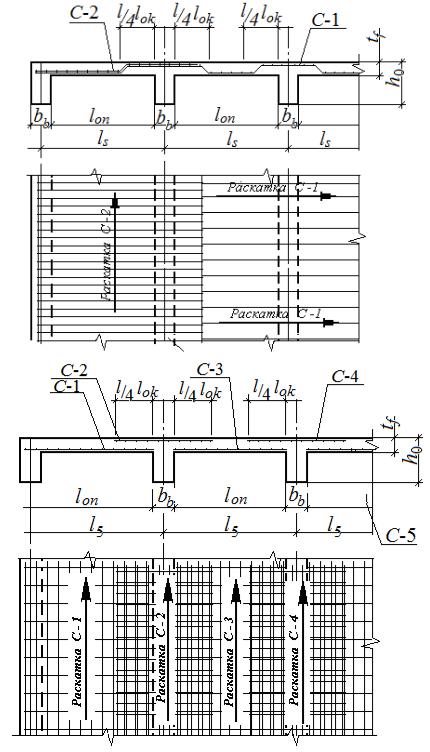

Рис. 2.2. Армирование плиты перекрытия: а – с продольным расположением

рабочих стержней; б – с поперечным расположением рабочих стержней

13

Подбор рабочей арматуры в плите производится по пролётным и опорным изгибающим моментам как для балки прямоугольного сечения с шириной b = 100 см и высотой h, равной принятой толщине

плиты tf.

Считается, что бетон воспринимает только сжимающие усилия, а растягивающие усилия воспринимаются арматурой. Поэтому в сечениях, работающих на изгиб, в расчёт вводится не вся высота сечения (в нашем случае это толщина плиты), а только так называемая полезная высота h0, равная расстоянию от центра тяжести растянутой арматуры до сжатой грани балки (рис. 2.3).

Рис. 2.3. Расчетная схема площади арматуры плиты лотка

Кроме того, для защиты от коррозии арматура должна быть со всех сторон защищена бетоном, то есть в нижней части сечения ниже арматуры предусматривается защитный слой бетона. Таким образом

h0 tf a, м;

(2.12)

a c

d

, м,

(2.13)



2

где с – толщина защитного слоя бетона, см; для плит толщиной до 100

ммвключительно с = 1 1,5 см, до 200 мм – с = 1,5 2 см.

d – диаметр стержней арматуры, предварительно принимаем d = 1 см.

Затем определяется коэффициент αо для каждого из сечений по

формуле

0



M



,

(2.14)

R bh2





b

0

b2



где М – расчётный момент в рассматриваемом сечении, кНм; в данной работе расчетными являются максимальные моменты в пролете Мmax1, Mmax2, и у опоры – минимальные Mоп1, Mоп2.

14

b – ширина сечения, м;

h0 – полезная (рабочая) высота сечения, м;

Rb – призменная прочность бетона, кН/м2 (см. прил. 2).

γb2 коэффициент условий работы бетона; для тяжёлого мелкозернистого бетона естественного твердения γb2 = 0,9.

По полученному значению α0 находим коэффициенты и ξ по формулам

1



1 2 0 ;

(2.15)

1 0,5 ;

(2.16)

R



0,8

.

(2.17)





1

Rs















700







Значения и ξ также можно взять из прил. 4, ξR из прил. 5. Полученное значение ξ сравниваем с ξR. Дальнейший расчет

возможен при условии ξ ≤ ξR. В случае если условие не выполняется, то принимают ξ = ξR, определяют по прил. 4. α0 и пользуясь формулой (2.14) находим высоту плиты. При этом если высота плиты оказалась более 17 см, рекомендуется повысить класс бетона.

Затем определяют требуемые площади сечения рабочей арматуры на 1 м ширины плиты по формуле

АS



М

,

(2.18)

R

h



S

0





где Rs – расчётное сопротивление арматуры, принимаемое в зависимости от класса стали, кН/см2 (см. прил. 3).

Требуемая площадь рабочей арматуры находится для каждого из сечений.

По требуемым площадям рабочей арматуры для каждого из сечений подбираются марки сеток в соответствии с принятым вариантом армирования.

Далее определяется фактический процент армирования сечения



aS

100%.

(2.19)



h0 b

15

Фактический процент армирования сечения для плит должен быть в пределах от 0,3 % до 0,6 %. Если фактический процент армирования не попадает в эти пределы, то расчёт армирования плиты выполняется заново. При этом либо изменяют полезную высоту сечения h0, либо расчётное сопротивление арматуры Rs (класс арматуры).

2.2.2. Конструкция арматурной сетки

Площадь сечения рабочих стержней аs должна быть близка к требуемой Аs (но не меньше). Пользуясь прил. 6 принимают диаметр, количество и шаг стержней. Расчёт производится для ширины сечения 1 м.

По принятому диаметру рабочей арматуры и расстоянии между стержнями принимаем арматурную сетку из каталога производимых арматурных сеток. В соответствии с ГОСТ 23279-85 выпускаются тяжелые арматурные сетки (тип – 1, 2, 3) с диаметром рабочих стержней 12…40 мм, и легкие (тип – 4, 5) с диаметром арматуры 3…10 мм.

Для армирования плиты лотка рекомендуется использовать легкие сетки типа 4 и 5 (рис. 2.4). Ширина сетки может быть от 650 до 3800 мм, длина от 850 до 9000. В случае применения рулонных сеток длина ее не должна превышать 30 м. В каждом конкретном случае следует ориентироваться на необходимую ширину и длину арматурной сетки (рис. 2.4).

Сварные арматурные сетки маркируются следующим образом:

xC

d S(S2)

b L

а1 а2

,

(2.20)

d1 S1(S3)







а



где x обозначение типа сетки (4 или 5);

C – буквенное обозначение наименования сварной сетки (с добавлением для рулонных сеток индекса «р» Ср);

d, d1 диаметр соответственно продольных и поперечных стержней с указанием класса арматурной стали, мм.

Диаметр рабочей арматуры определяется расчетом. Диаметр распределительной (монтажной) арматуры определяется из условия свариваемости стержней между собой (прил. 8). Шаг стержней распределительной арматуры зависит от их диаметра.

16

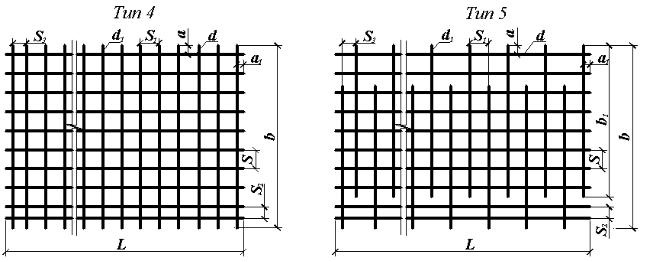

Рис. 2.4. Схема легких арматурных сеток

b, L соответственно ширина и длина сетки в сантиметрах.

S, S1 расстояние (шаг) между продольными и поперечными стержнями, мм;

S2, S3 значения доборного шага, мм, указываются в случае наличия дополнительного (доборного) стержня, соответственно продольного или поперечного;

а1, а2 – значения выпусков продольных стержней (при а1 = а2 приводят только одно значение, мм;

а значение выпусков поперечных стержней, мм.

Значения выпусков указываются только для сеток с размерами выпусков поперечных и продольных стержней, отличающимися от 25 мм. Размеры выпусков продольных стержней допускается принимать от 30 до 200 мм кратно 5 мм, а размеры выпусков поперечных стержней равными 15, 20 и 30 мм, а также от 25 до 100 мм кратно

25мм.

3.НЕСУЩИЕ ЭЛЕМЕНТЫ

3.1. Схема второстепенной балки и действующие нагрузки

Второстепенная балка является ребром жесткости для плиты лотка. Балка с одной стороны концом опирается на неподвижную опору быстротока, с другой на рамную опору, с образованием консоли.
