Материал: 1990

Министерство образования и науки РФ Федеральное государственное бюджетное образовательное

учреждение высшего профессионального образования «Сибирская государственная автомобильно-дорожная академия (СибАДИ)»

Кафедра «Строительные конструкции»

ПРОЕКТИРОВАНИЕ КОНСОЛЬНОГО

ЖЕЛЕЗОБЕТОННОГО ПЕРЕПАДА

Учебно-методическое пособие по дисциплине «Железобетонные инженерные сооружения»

Составители: Ф.Ф. Регер, С.А. Макеев

Омск

СибАДИ

2013

4

УДК 624.082 ББК 38.53

Рецензент канд. техн. наук, доц. В.М. Левшунов (ОмГАУ им П.А. Столыпина)

Работа одобрена научно-методическим советом направления «Строительство» в качестве учебно-методического пособия для студентов всех форм обучения направления «Строительство» (270800.62) и специальности СУЗ «Строительство уникальных зданий и сооружений» (271101.65).

Проектирование консольного железобетонного перепада: учебно-

методическое пособие по дисциплине «Железобетонные инженерные сооружения» / сост.: Ф.Ф. Регер, С.А. Макеев. – Омск: СибАДИ, 2013. – 68 с.

Пособие содержит рекомендации по проектированию консольных железобетонных перепадов в сборном и монолитном варианте. Рассмотрены вопросы назначения геометрических размеров конструкций, даны рекомендации по назначению классов арматуры и бетона, изложены основные положения по расчету и приведены рекомендации по конструированию основных элементов.

Учебно-методическое пособие предназначено для студентов всех форм обучения направления «Строительство» (270800.62) и специальности СУЗ

(271101.65).

Табл. 5. Рис. 16. Библиогр.: 9 назв.

© ФГБОУ ВПО «СибАДИ», 2013

5

ВВЕДЕНИЕ

Учебно-методическое пособие (271101.65) "Проектирование консольного железобетонного перепада" составлено с целью расширения тематики практических занятий по дисциплине "Железобетонные инженерные сооружения" для специальности СУЗ (Строительство уникальных зданий и сооружений) и направления «Строительство» (270800.62). Кроме того полученные навыки позволят студенту производить сравнительную оценку сборных и монолитных вариантов исполнения железобетонных конструкций. В пособии рассмотрены расчеты и конструирование консольного железобетонного перепада в двух вариантах:

1.Монолитный вариант.

2.Сборный вариант.

Для каждого варианта рассмотрено два способа армирования плиты днища лотка (плоский и рулонный), а для армирования ригеля два типа основной рабочей арматуры (ненапрягаемой и преднапряженной).

1. ОБЩИЕ СВЕДЕНИЯ О КОНСОЛЬНОМ ПЕРЕПАДЕ

Данное гидротехническое сооружение относится к сопрягающим и обычно предназначено для сопряжения участков трассы открытых береговых водосбросов с глухими плотинами. Бьефосопрягающее сооружение состоит из входной части: канала (а) и входа (б), быстротока (в), и концевой части, выполненной в виде консольного перепада (г) (рис. 1.1).

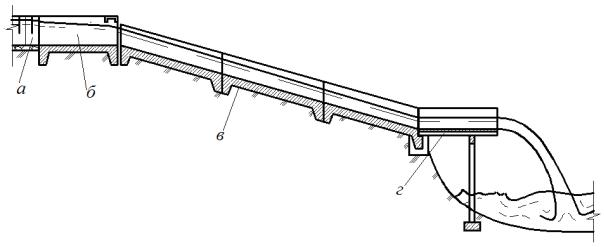

Рис. 1.1. Бьефосопрягающее сооружение:

а – подводящий канал; б – вход; в – быстроток; г – консольный перепад

6

В работе предполагается произвести расчет струенаправляющего консольного лотка (г), который в дальнейшем будем называть консольным перепадом (рис. 1.2).

а) сборный вариант

б) монолитный вариант

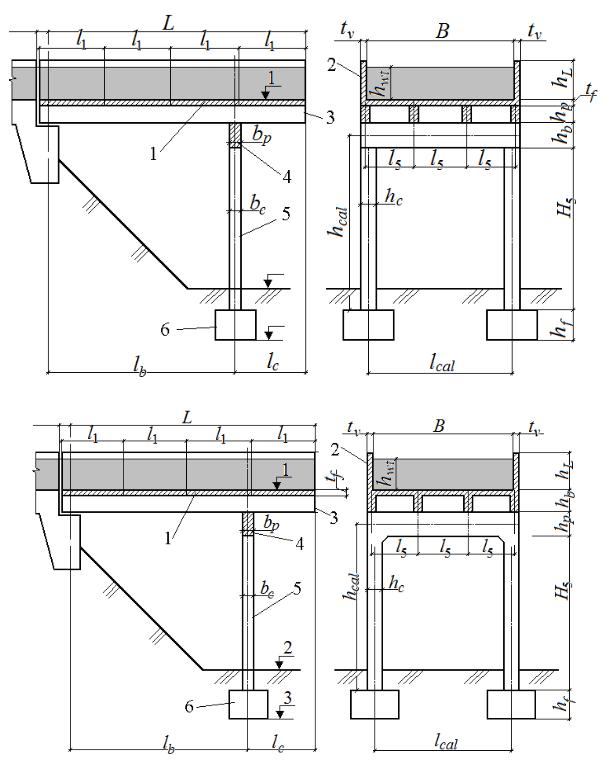

Рис. 1.2. Схема консольного перепада:

1 – плита лотка; 2 – стенка лотка; 3 – ребра жесткости (второстепенные балки); 4 – ригель рамы; 5 – стойка рамы; 6 – фундамент
