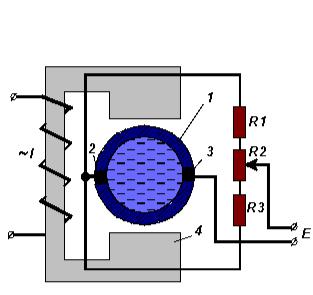

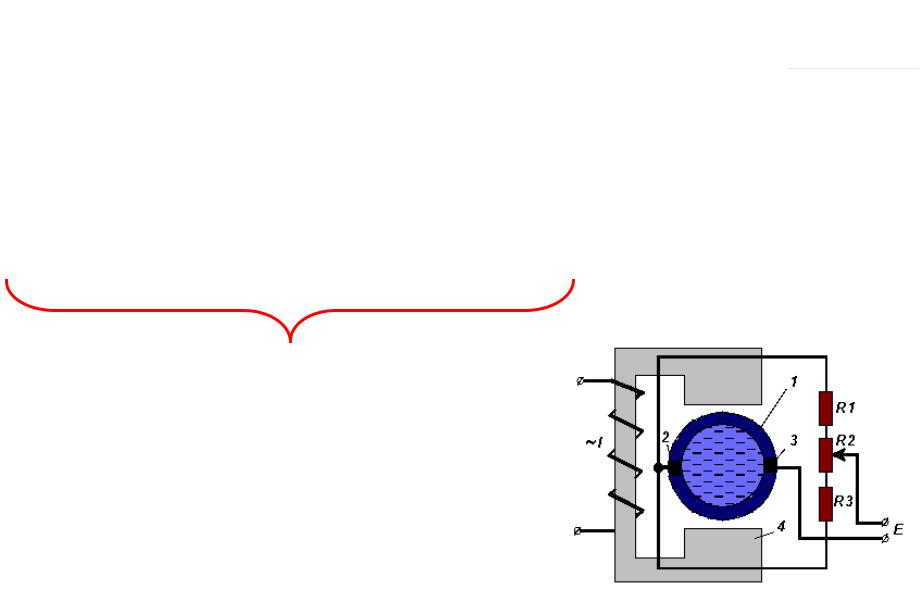

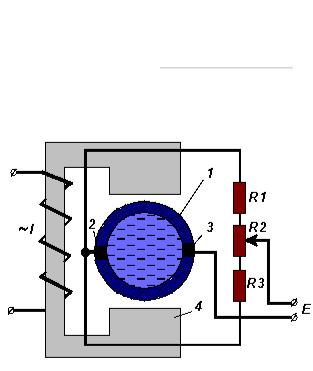

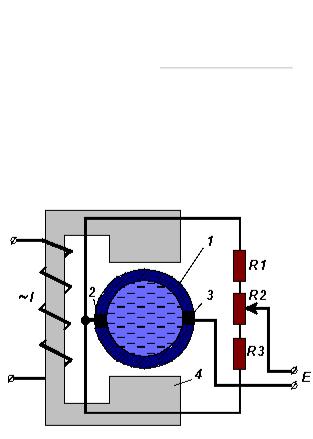

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с переменным магнитным полем

Конструкция:

Магнитное поле образуется с помощью

электромагнитов. Трубопровод внутри покрыт изолирующей эмалью

(немагнитная нержавеющая сталь);

электроды изготовлены из той же стали,

что и трубопровод.

Изменение магнитной индукции носит

синусоидальный характер с амплитудой Вм и частотой f.

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с переменным магнитным полем

Расчет:

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с переменным магнитным полем

Преимущества:

• устранение эффекта поляризации: чем выше частота f тем меньше

проявление явления поляризации

электродов

Недостатки

• появление паразитной

трансфарматорной ЭДС Ет

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с переменным магнитным полем

Появление трансформаторной ЭДС

Эта ЭДС наводится в контуре:

«проводник – электрод – жидкость –

электрод – проводник»

Этот контур имеет площадь проекции S

на плоскость, проходящую через ось трубы и линию электродов.

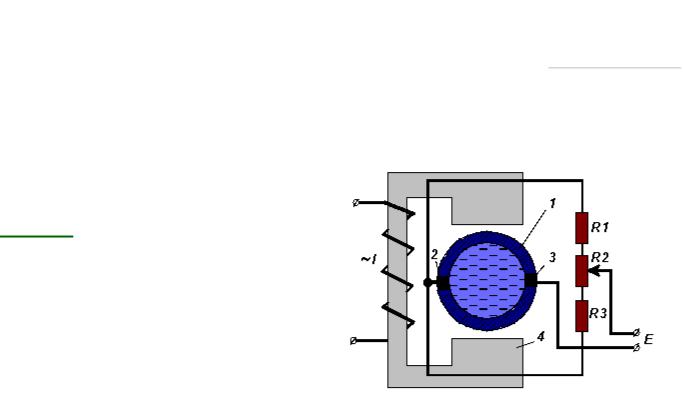

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с переменным магнитным полем

Появление трансформаторной ЭДС

ET S dBdt

B BM sin 2 ft

ET 2 fSBM cos 2 ft Go
