Методы и средства измерений Методы и средства измерений расхода

Средства измерения расхода

массовые

Методы и средства измерений Методы и средства измерений расхода

Ультразвуковые расходомеры

Принцип действия:

скорость распространения

звуковой волны в движущейся

среде равна геометрической сумме

скорости звука в неподвижной среде и скорости среды .

Если измерять суммарную скорость, то при известном

значении скорости и известным

угле между векторами c и v можно

определить скорость потока V.

Методы и средства измерений Методы и средства измерений расхода

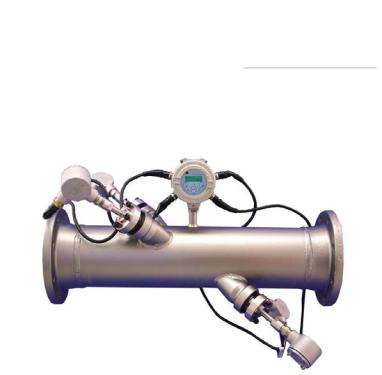

Ультразвуковые расходомеры

Принцип действия:

Методы и средства измерений Методы и средства измерений расхода

Ультразвуковые расходомеры

Принцип действия:

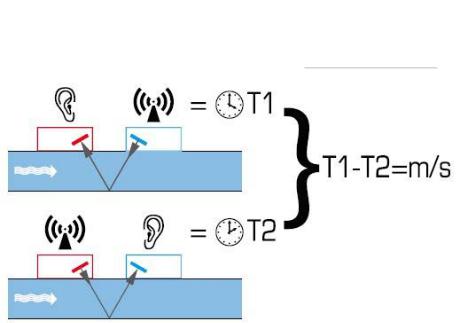

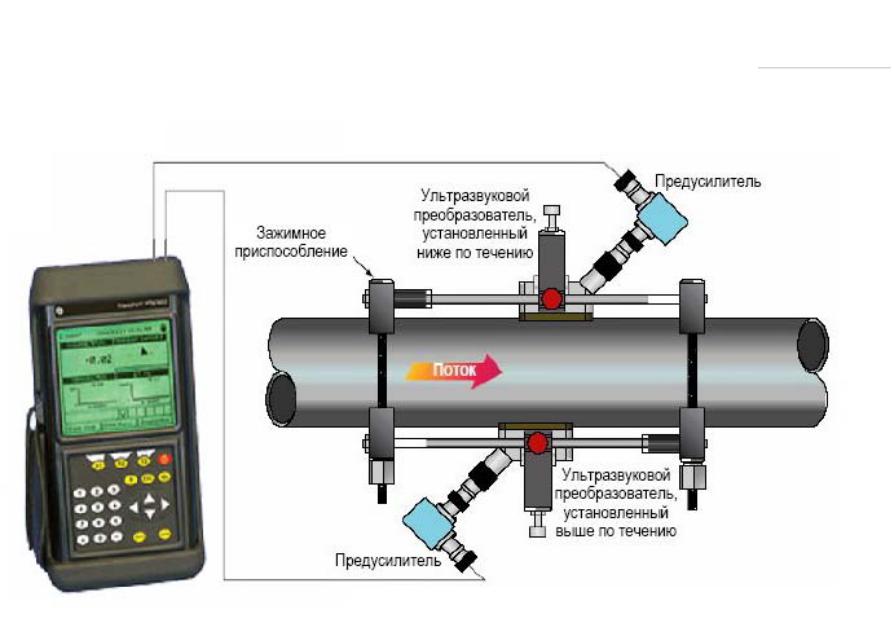

Излучатель посылает сигнал

сквозь поток жидкости, а

приемник через некоторое

время получает его.

Время задержки сигнала между моментами его излученя и приема прямо пропорционально скорости потока жидкости

в трубе: оно измеряется и по его величине вычисляется расход жидкости в трубопроводе.

В зависимости от взаимного положения излучателя и приемника существует порядка 10 модификаций

ультразвуковых расходомеров.

Методы и средства измерений Методы и средства измерений расхода

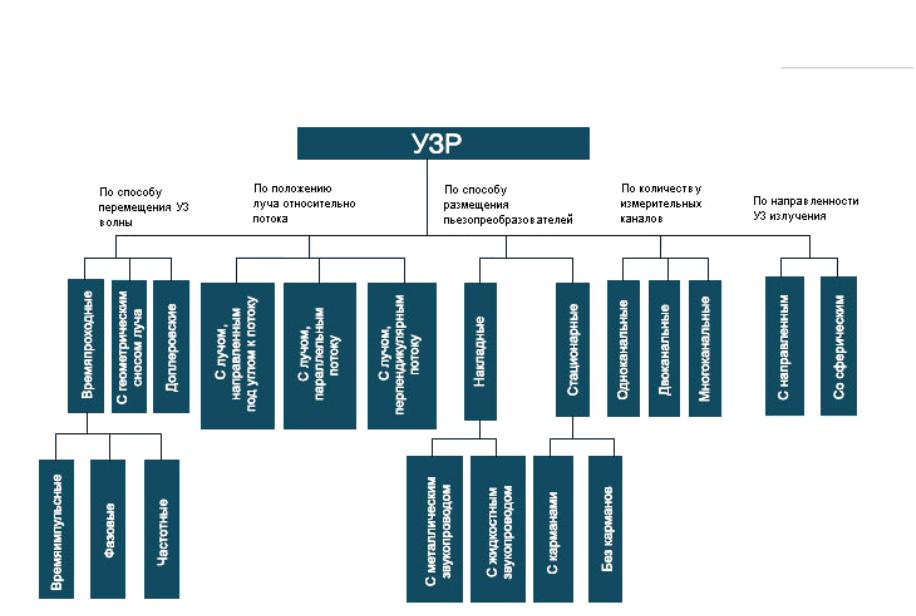

Ультразвуковые расходомеры. Классификация.
