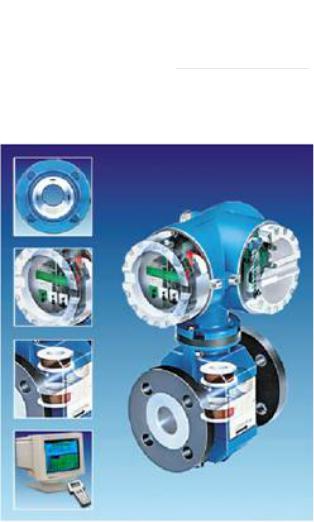

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с переменным магнитным полем

Появление трансформаторной ЭДС

Важная информация

•Е и Ет сдвинуты по фазе на 90 оС

•Ет не зависит от расхода и

существует даже при нулевом

расходе

ET S dBdt

B BM sin 2 ft

ET 2 fSBM cos 2 ft Go

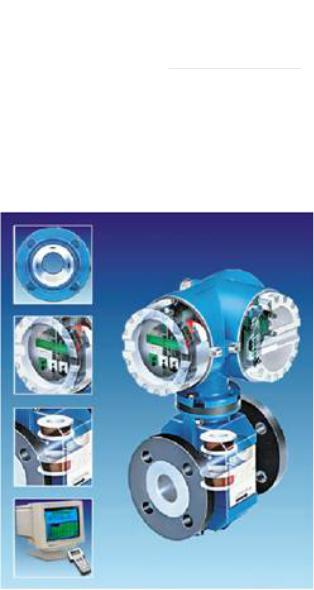

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с переменным магнитным полем

Методы снижения трансформаторной ЭДС

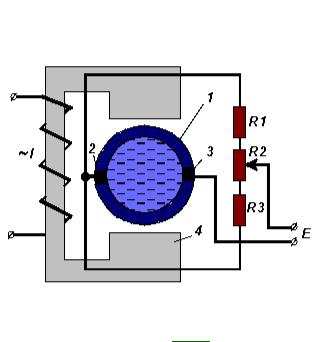

•проводники располагают в одной плоскости, параллельной силовым линиям магнитного поля

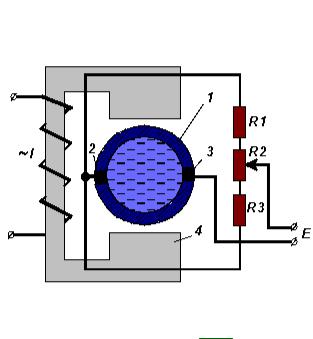

•от одного из электродов отходят сразу 2 проводника, симметрично охватывающих трубопровод и замыкающихся на делитель напряжения; измерительный прибор подключается к

движку резистора R2 и второму электроду при нулевом расходе перемещением движка резистора добиваются минимально сигнала на входе измерительного прибора

ET S dBdt

B BM sin 2 ft

ET 2 fSBM cos 2 ft Go

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с переменным магнитным полем

Методы снижения трансформаторной ЭДС

• в измеительной схеме выделяют два канала

спомощью фазочувствительных детекторов:

•по измерительному каналу пропускают только полезный сигнал

•по компенсационному каналу поступает сигнал пропорциональны Ет, который по схеме обратной связи поступает на вход схемы и компенсирует Ет

ET S dBdt

B BM sin 2 ft

ET 2 fSBM cos 2 ft Go
