Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с постоянным магнитным полем

Конструкция:

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с постоянным магнитным полем

Расчет:

E D Go 4B

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с постоянным магнитным полем

Преимущества

•показания не зависят от вязкости и плотности среды

•большой динамический диапазон: 100 и более

•безынерционность

•отсутствие потерь давления (нет элементов устанавливаемых в потоке)

•требуются минимальные длины прямых участков

•возможность применения для труб с диаметром от 2 до 4000 мм

•возможность применения для агрессивных, вязких и абразивных сред, пульп и жидких металлов

Методы и средства измерений расхода Электромагнитные расходомеры

Расходомеры с постоянным магнитным полем

Недостатки

•требования к минимальной электропроводности среды

•низкий уровень информативного сигнала

(мВ)

•необходимость тщательной защиты преобразователя и линий связи от электромагнитных помех

Методы и средства измерений расхода Электромагнитные расходомеры

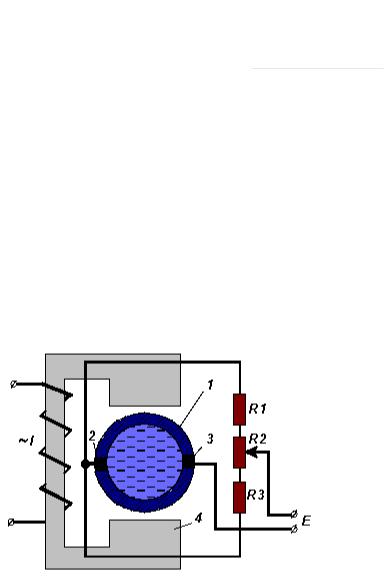

Расходомеры с переменным магнитным полем

Применение:

измерение расходов жидкостей с

электронной проводимостью, например расплавленных металлов.
