Методы и средства измерений расхода Тахометрические расходомеры
Шариковые расходомеры

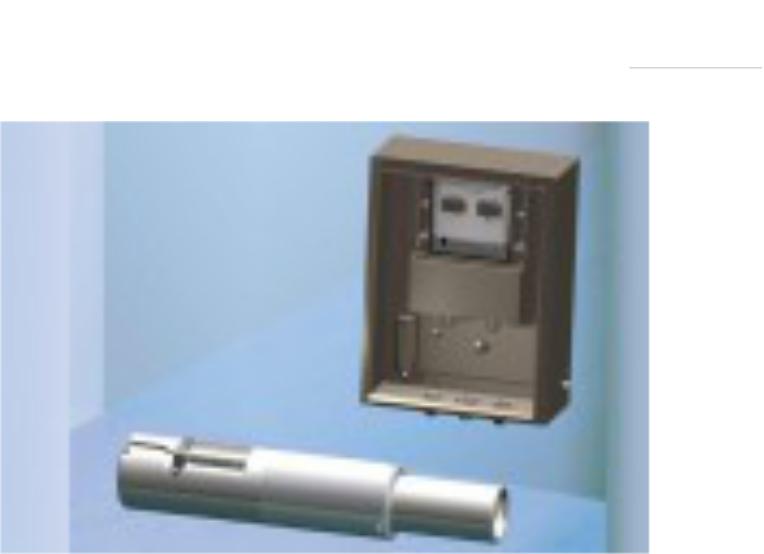

СКВАЖИННЫЙ ШАРИКОВЫЙ РАСХОДОМЕР РСШ
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
371
Раздел 4
Методы и средства измерений расхода
Лекция 12
Электромагнитные расходомеры Ультразвуковые расходомеры
372
Методы и средства измерений расхода Электромагнитные расходомеры
Средства измерения расхода
переменного перепада давления в сужающем устройстве
постоянного перепада давления (ротаметры)
тахометрические
электромагнитные
ультразвуковые
вихревые
массовые
373

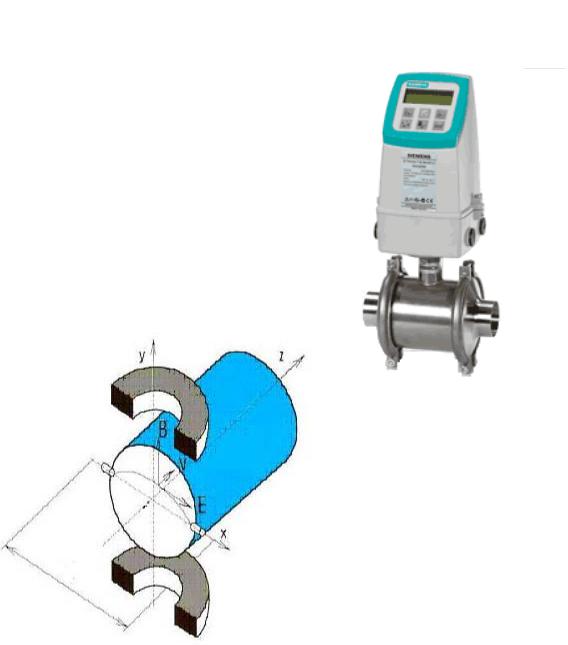

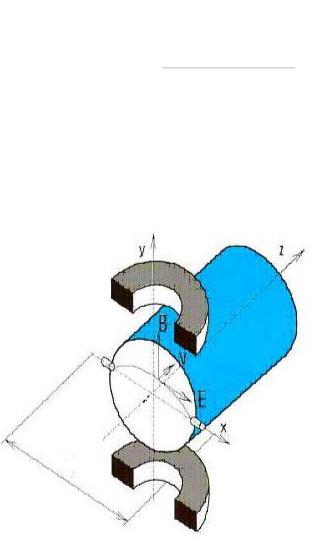

Принцип действия:
в соответствии с законом Фарадея в электропроводной жидкости,
пересекающей магнитное поле,
индуцируется ЭДС, пропорциональная
скорости движения жидкости.
374
Область применения:
измерение расходов жидкостей с электропроводностью не менее 10-3 См/м
(водопроводная вод).
Специальные модели расходомеров
могут измерять расходы жидкостей с электропроводностью до 10-5 См/м.
Как правило применяются на трубопроводах диаметром до 250 мм.
375
