Характеристика преобразования шариковых расходомеров описывается зависимостью между частотой выходного сигнала и расходом жидкости.

Обычно шариковые расходомеры изготавливаются для трубопроводов до 150 мм и для расходов не более 100–200 м3/ч. Температура измеряемой жидкости может достигать +160 °С.

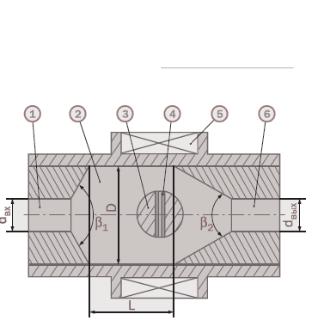

1– входное отверстие;

2– внутренняя полость;

3– шар;

4– магнитная вставка;

5– индукционный узел съема сигнала;

6– выходное отверстие

Методы и средства измерений расхода Тахометрические расходомеры

Шариковые расходомеры

С наружной стороны корпуса имеется место крепления на винтах тахометрического индукционного преобразователя, состоящего из катушки и магнитного сердечника.

Поток жидкости, проходя закручивающий аппарат с переменным по длине винтовым шагом, приобретает вращательное движение и обеспечивает вращение шара.

Выходной винтовой шнек выполнен аналогично входному, чем может быть обеспечена реверсивность работы расходомера.

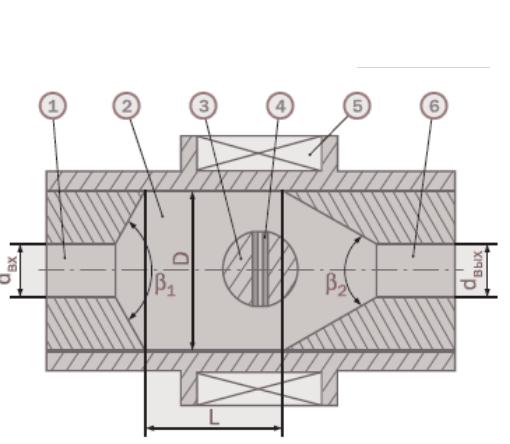

1– входное отверстие;

2– внутренняя полость;

3– шар;

4– магнитная вставка;

5– индукционный узел съема сигнала;

6– выходное отверстие

Методы и средства измерений расхода Тахометрические расходомеры

Шариковые расходомеры

С наружной стороны корпуса имеется место крепления на винтах тахометрического индукционного преобразователя, состоящего из катушки и магнитного сердечника.

Поток жидкости, проходя закручивающий аппарат с переменным по длине винтовым шагом, приобретает вращательное движение и обеспечивает вращение шара.

Выходной винтовой шнек выполнен аналогично входному, чем может быть обеспечена реверсивность работы расходомера.

1– входное отверстие;

2– внутренняя полость;

3– шар;

4– магнитная вставка;

5– индукционный узел съема сигнала;

6– выходное отверстие
