Методы и средства измерений расхода Тахометрические расходомеры

Необходимые конструктивные элементы:

2

1

3

лопасти турбинки должны быть

изготовлены из ферромагнитного материала, либо на крыльчатке

устанавливаются метчики из этого

материала.

магнитоиндукционный

преобразователь 1. катушка 2. постоянный магнит

3. немагнитная труба

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

361



Методы и средства измерений расхода Тахометрические расходомеры

Магнитоиндукционный преобразователь:

в катушку 1 с большим количеством витков вставлен постоянный магнит 2.

Оси катушки и магнита перпендикулярны оси немагнитной трубы 3.

2

1

3

магнитоиндукционный

преобразователь

1.катушка

2.постоянный магнит

3.немагнитная труба

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

362



Методы и средства измерений расхода Тахометрические расходомеры

При прохождении ферромагнитной лопасти или метчика турбинки мимо магнита происходит изменение магнитного поля, что вызывает появление импульса ЭДС в обмотке.

Частота импульсов будет равна числу оборотов турбинки, умноженному на количество лопастей.

Такие преобразователи создают значительный тормозящий момент и могут быть применены только с расходомерами с турбинами большого диаметра.

2

1

3

магнитоиндукционный

преобразователь

1.катушка

2.постоянный магнит

3.немагнитная труба

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

363



Методы и средства измерений расхода Тахометрические расходомеры

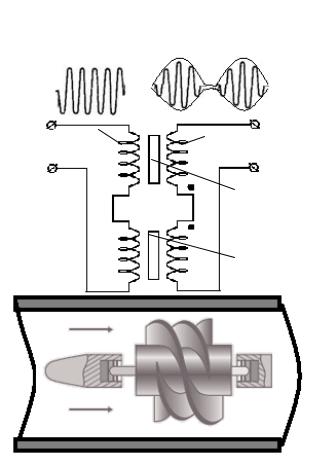

Дифференциально трансформаторный преобразователь:

Первичная обмотка 1 питается от генератора напряжением переменного тока с частотой

3…6 кГц Вторичная обмотка 2 состоит из двух

встречно включенных секций

При отсутствии лопасти турбинки под сердечником 4 ЭДС, наводимые в обеих секциях равны и Uвых=0 (начальный небаланс устраняется с помощью перемещения подвижного сердечника 3)

1

2 Uвых

Uпит



3



4

дифференциально

трансформаторный

1.первичная обмотка

2.вторичная обмотка

3.подвижный сердечник

4.сердечник

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

364



Методы и средства измерений расхода Тахометрические расходомеры

Дифференциально трансформаторный преобразователь:

При прохождении лопасти турбинки под сердечником 4 нарушается равенство магнитных потоков в секциях вторичной обмотки (увеличивается в нижней, уменьшается в верхней) и на выходе вторичной обмотки появляется Uвых.

Этот сигнал имеет частоту питающего напряжения, модулированного по амплитуде частотой, равной частоте вращения турбинки, умноженной на количество лопастей.

Измерительный преобразователь выделяет частоту модуляции и преобразует ее в выходной токовый сигнал.

1

2 Uвых

Uпит



3



4

дифференциально

трансформаторный

1.первичная обмотка

2.вторичная обмотка

3.подвижный сердечник

4.сердечник

Электронный образовательный ресурс: «Технические измерения и приборы»



доцент, к.т.н. Цыпин А.В.

365
