Методы и средства измерений расхода Расходомеры постоянного перепада давления Принцип действия

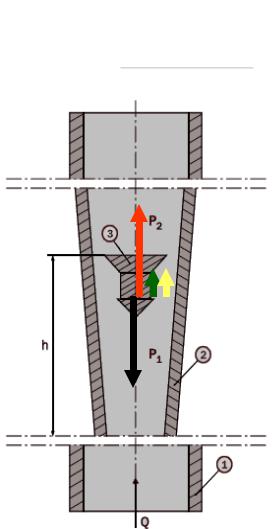

При исходном расходе G0 поплавок занимает исходное положение, характеризующее определенную площадь кольцевого зазора fк.
При увеличении расхода в первый момент времени положение поплавка, а значит и fк неизменны. Следовательно скорость потока u и разность давлений Р1-Р2начнут увеличиваться и равновесие нарушится.
Поплавок начнет подниматься вверх, что приведет к увеличению fк из-за конусного профиля трубки. При этом скорость u и разность давлений уменьшаться.
Поплавок будет подниматься пока не восстановится равновесие.
Fп
W
Fт N
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
351
Методы и средства измерений расхода Расходомеры постоянного перепада давления
Расчет:
Уравнение связи
Fп
G0
fК
2
W
P1 P2
Fт N
G0
fК
2gV П
f
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
352
Методы и средства измерений расхода Расходомеры постоянного перепада давления
Расчет:
Уравнение связи
постоянном значении коэффициента α зависимость Go(fк) будет линейной.
Однако в реальных условиях при перемещении поплавка α изменяется.
При Нужно учесть, что зависимость fк(h) нелинейная.
Применение равномерной шкалы вносит погрешность.
G0
fК
2
P P
1
2
G0
fК
2gV П
f
Gо
h
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
353
Методы и средства измерений расхода Расходомеры постоянного перепада давления
Расчет:
Влияние плотности контролируемой среды
Градуировку ротаметров проводят:
•на воде для жидкостей
•на воздухе для газов
При измерении расходов сред с отличной плотностью необходимо вводить поправочный коэффициент
k
гр П
П гр
Fп
W
Fт N
Электронный образовательный ресурс: «Технические измерения и приборы»
доцент, к.т.н. Цыпин А.В.
354
Методы и средства измерений расхода Расходомеры постоянного перепада давления
Преимущества:
•малые потери давления (меньше 15 кПа)
•достаточно большой динамический диапазон (10)
•высокая точность
(погрешность ±0,5%)
•простота конструкции
•равномерная шкала
Недостатки
•необходимость индивидуальной градуировки
•монтаж только на вертикальном участке трубопровода
•трудности в дистанционной передачи и записи показаний
•неприменимы для сред с высокими давлением и температурой
