Методы и средства измерений расхода

Лекция 11

Расходомеры постоянного перепада давления

Тахометрические расходомеры

Методы и средства измерений расхода Расходомеры постоянного перепада давления

Средства измерения расхода

массовые

Методы и средства измерений расхода Расходомеры постоянного перепада давления

Принцип действия:

зависимость расхода от вертикального

перемещения тела, изменяющего при этом площадь проходного сечения

датчика расхода таким образом, что

перепад давления остается постоянным.

Методы и средства измерений расхода Расходомеры постоянного перепада давления

Принцип действия.

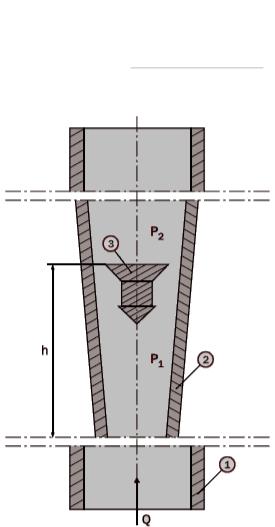

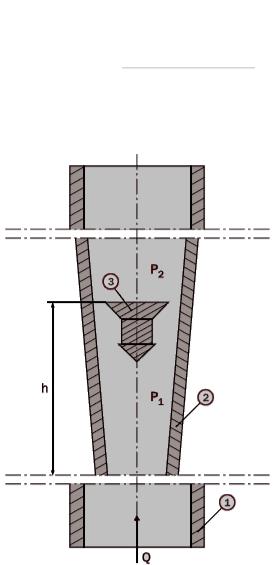

В этих приборах измеряется величина перемещения поплавка h внутри конической

трубки под воздействием движущегося снизу

вверх потока жидкости.

Поток поднимает поплавок до тех пор, пока

подъемная сила, возникающая благодаря наличию на нем перепада давлений, не

уравновесится весом поплавка.

Величина перемещения поплавка h прямо

пропорциональна расходу жидкости через

ротаметр.

Методы и средства измерений расхода Расходомеры постоянного перепада давления

Область применения:

технические и лабораторные измерения небольших объемных расходов

жидкостей.

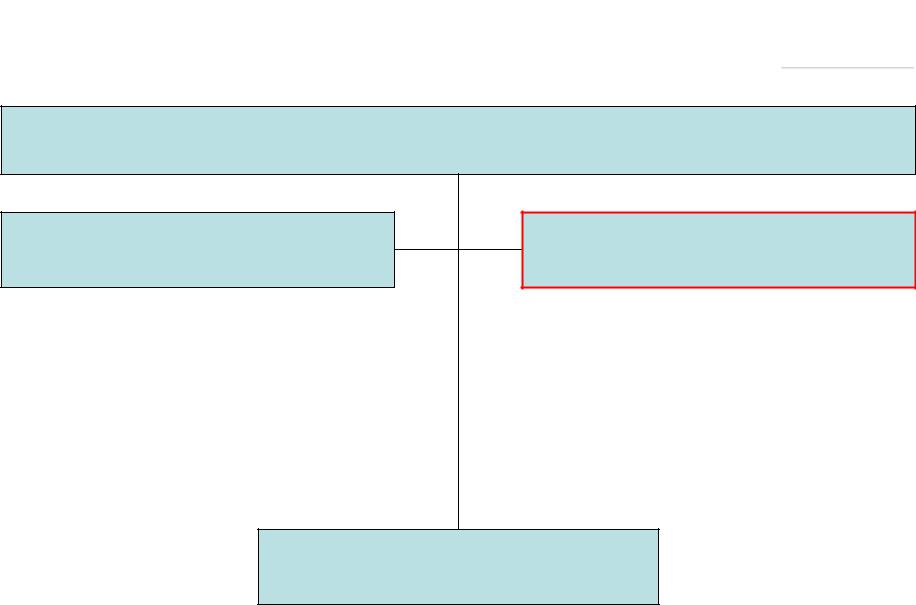

Типы расходомеров постоянного перепада давления:

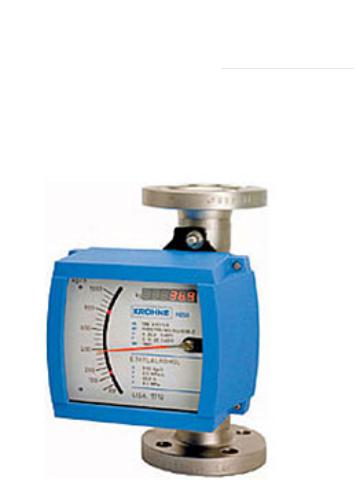

•ротаметры

•поплавковые расходомеры
