Материал: все лекции

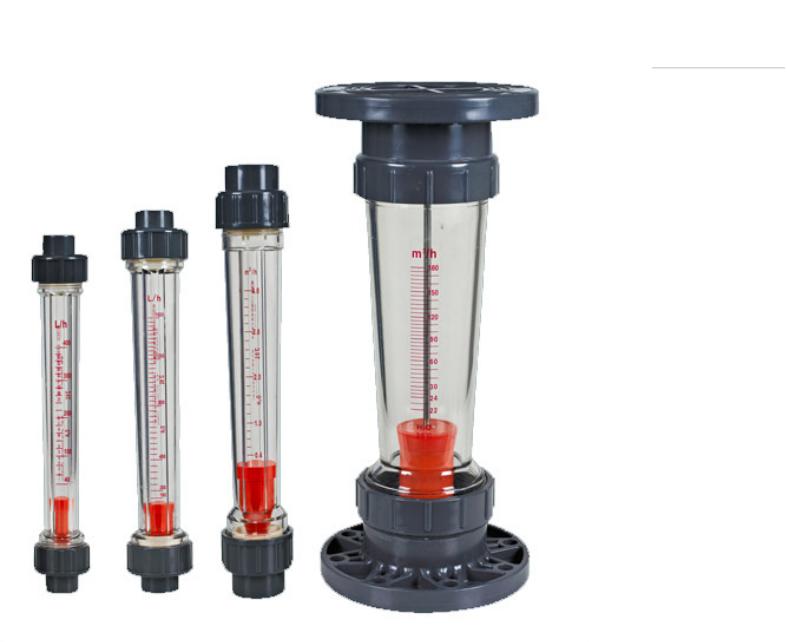

Методы и средства измерений расхода Расходомеры постоянного перепада давления

Методы и средства измерений Методы и средства измерений расхода

Средства измерения расхода

массовые

Методы и средства измерений расхода Тахометрические расходомеры

Принцип действия:

в поток среды включается тело, вращающееся в корпусе под действием

протекающего потока жидкости со скоростью, пропорциональной объемному

расходу.

Область применения:

измерение объемных расходов жидкостей,

реже газов. при необходимости измерения

массового расхода тахометрические расходомеры следует дополнять

измерителями температуры и давления

либо плотномерами.

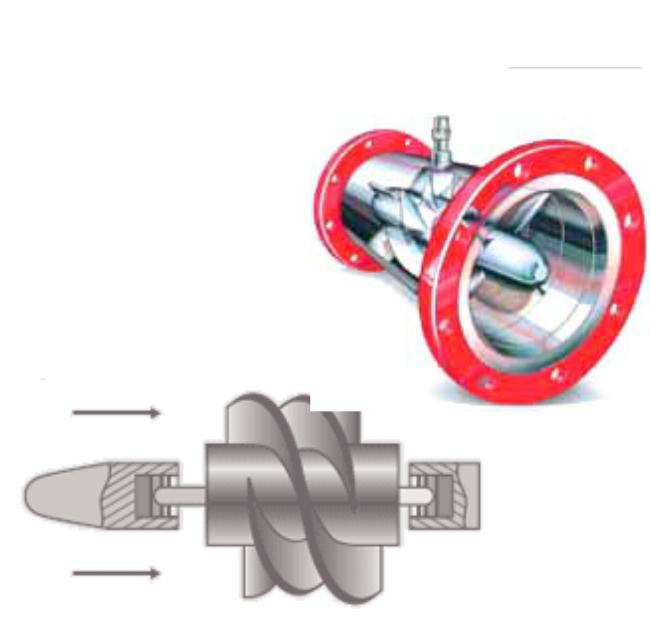

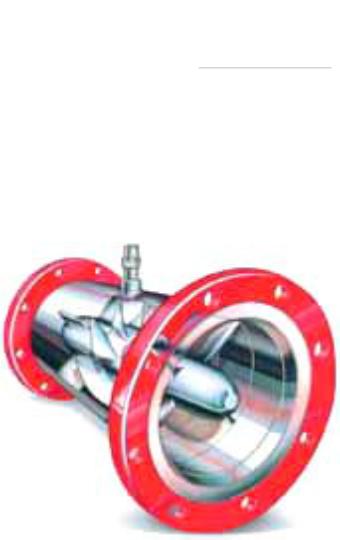

Методы и средства измерений расхода Тахометрические расходомеры

Конструкция:

основным элементом является вращающееся тело, сигнал от которого

преобразуется электрическим тахометрическим преобразователем

частоты для измерения вторичным

прибором.

Типы:

•турбинные

•шариковые

•камерные

Методы и средства измерений расхода Тахометрические расходомеры

Недостатки:

•наличие механических движущихся частей и как следствие ограниченный ресурс

•значительная потеря давления

•зависимость показаний от изменения вязкости сред

Преимущества:

•практически линейная градуировочная характеристика

•высокая точность при индивидуальной градуировке (класс точности 0,5 или 1)

•широкий динамический диапазон (25)

•малая инерционность

•простота и технологичность конструкции

•энергонезависимость
