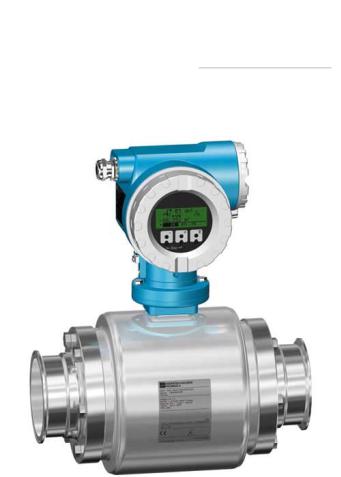

Методы и средства измерений расхода Электромагнитные расходомеры

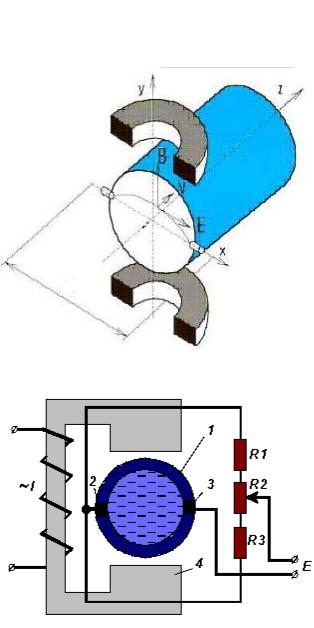

Для создания электромагнитного поля используют:

• Постоянные магниты

(расходомеры с постоянным магнитным полем)

• Электромагниты

(расходомеры с переменным

магнитным полем)

Методы и средства измерений расхода Электромагнитные расходомеры

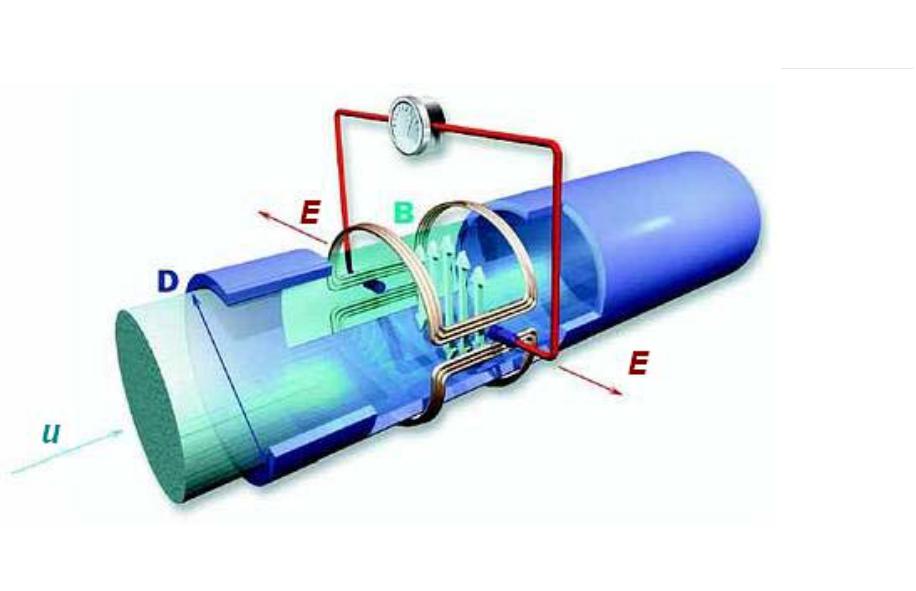

Принцип действия:

Жидкость, проходящая через электромагнитный расходомер, является проводником, движущимся в магнитном поле.

При движении жидкости на электродах наводится ЭДС, пропорциональная средней скорости потока u, длине жидкостного проводника (это расстояние между электродами равно, как правило диаметру трубы D и соответственно постоянно) и электромагнитной индукции В, определяемой параметрами магнитов и также постоянной.

E B D u

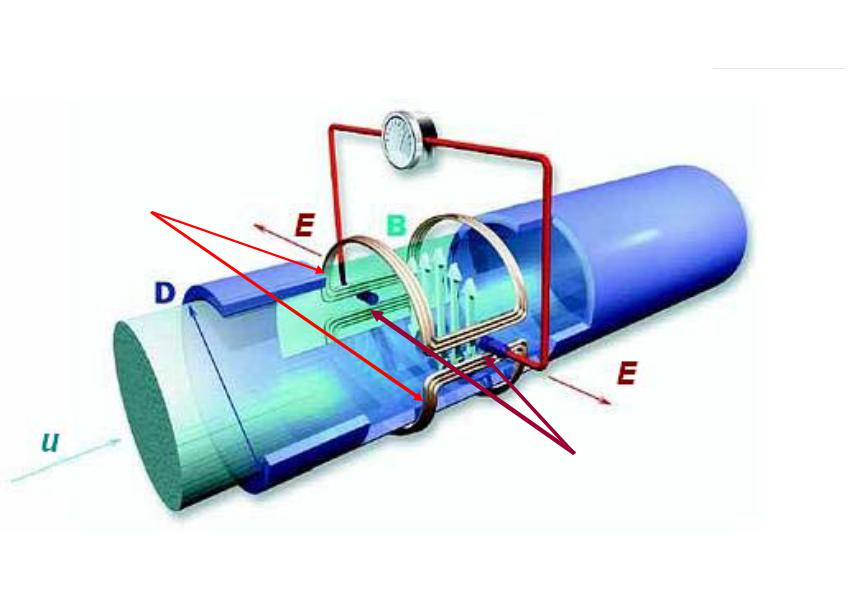

Методы и средства измерений расхода Электромагнитные расходомеры

E B D u

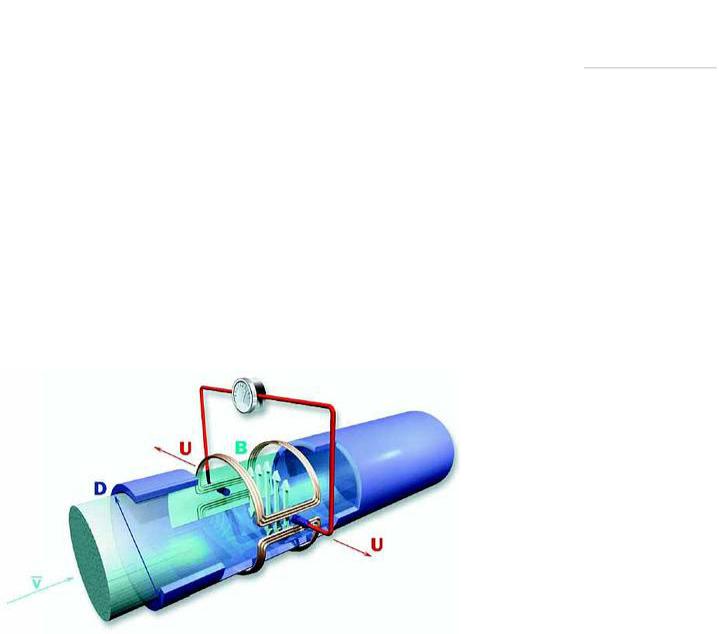

Методы и средства измерений расхода Электромагнитные расходомеры

ЭДС наведенная в электродах, поступает в

микропроцессорный преобразователь, где вычисляется

расход.

Эта ЭДС не зависит от температуры, вязкости и

проводимости жидкости, при условии, что проводимость имеет значение больше чем вышеуказанный минимум.
