Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар
Алгоритм применения термопар для измерения температуры:
1.рабочий (горячий) конец термопары помещается в
контролируемую среду
2.температура свободного (холодного) спая
стабилизируется
3.измеряется ЭДС развиваемая термопарой
4.по градуировочной характеристике определяется температура
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
76 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар
Определение температуры: выходным сигналом является напряжение, поэтому необходим вторичный
прибор

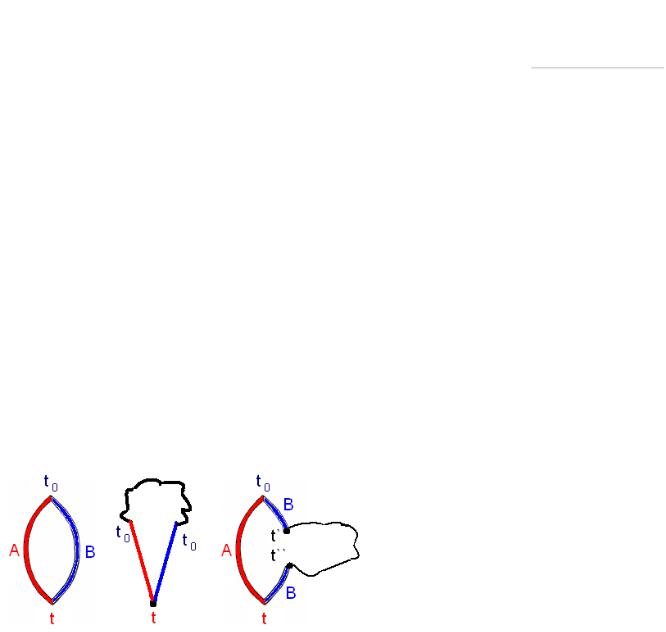

Теорема о третьем проводнике: включение в цепь
термопары третьего проводника из любого материала не
вызывает искажения термо-ЭДС, если температуры мест
присоединения этого проводника одинаковы
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
77 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар

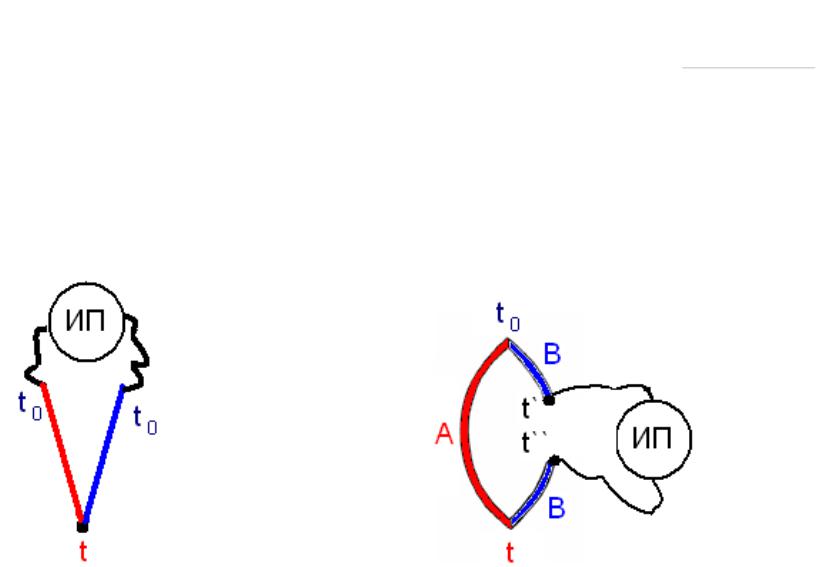

Способы включения измерительного прибора
В разрыв |
В разрыв |
свободных концов |
электрода |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
78 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар
Два любых разнородных проводника могут образовать термопару, но не любая термопара может быть использована для практического применения по измерению температуры!
Какие требования к материалам термопреобразователей должны предъявляться?
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
79 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар
Требования к материалам
1.высокая чувствительность (мВ/К)
2.низкое удельное сопротивление
3.воспроизводимость материалов – одинаковая зависимость термо-ЭДС от температуры
4.жаропрочность
5.химическая стабильность
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
80 |
|
