Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар Эффект Томпсона
если металлический проводник нагревать в одной точке и одновременно пропускать по нему электрический ток, то на концах проводника, равноудаленных от точки нагрева, возникает разность температур.
На том конце, где ток направлен к месту нагрева, температура понижается, а на другом конце, где ток направлен от точки нагрева, – повышается.
Коэффициент Томсона – единственный термоэлектрический коэффициент, который может быть измерен на однородном проводнике.
Уильям Томсон, лорд Кельвин
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
71 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар
Эффект Томсона

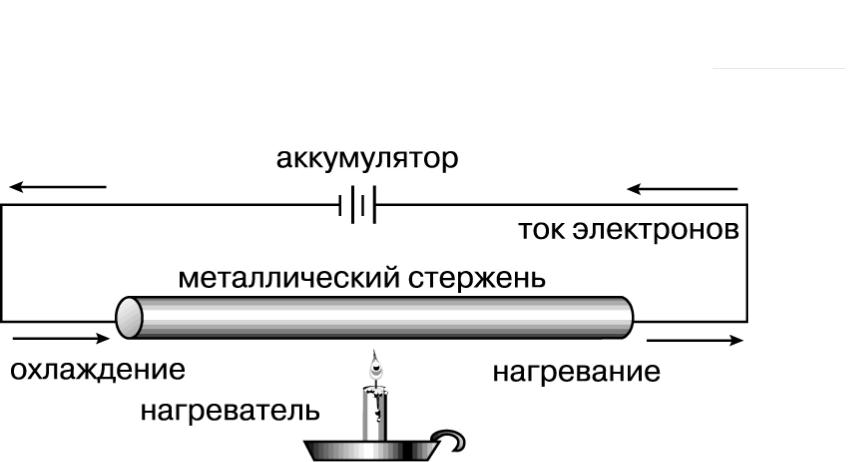

При пропускании тока через проводник, нагреваемый в средней точке, один его конец немного нагревается, а другой слегка охлаждается. Какой именно нагревается, а какой охлаждается – это зависит от направления тока в цепи.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
72 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи

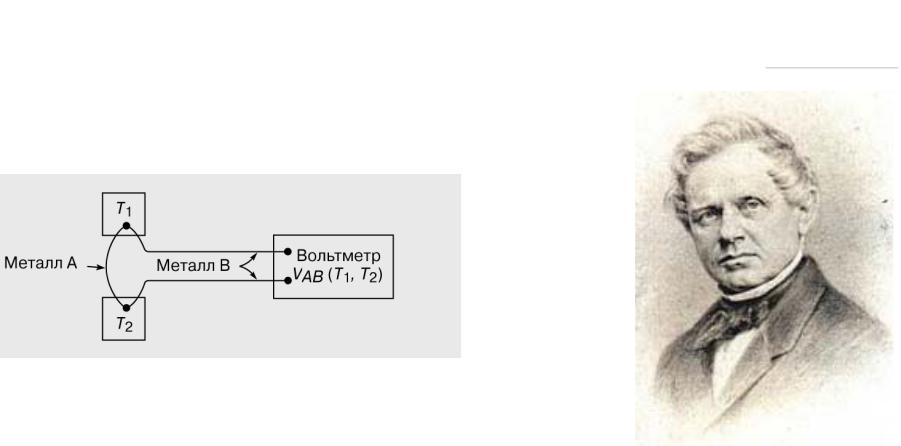

Элементы теории термопар Экспериментальный закон Магнуса:
EAB t2 ,t1 EAB t2 EAB t1
Если материалы цепи однородны, то |
Генрих Густав Магнус |
термо-ЭДС зависит только от |
|
выбранных материалов и от |
|
температур спаев. |
|
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
73 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар Экспериментальный закон Магнуса:
Если термоэлектрические свойства данной пары
проводников известны и один из спаев (скажем, с
температурой t1) поддерживается при точно известной
температуре (например, 0° C, точке замерзания воды), то термо-ЭДС пропорциональна температуре t2 другого спая.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
74 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар

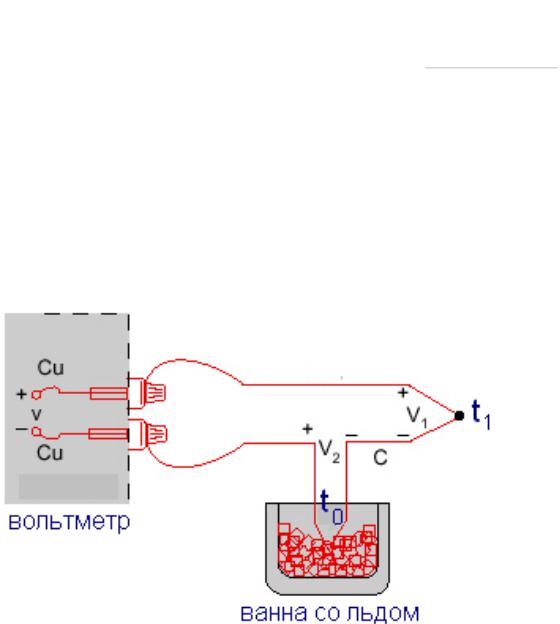

Принятые обозначения:
t0 – температура холодного спая t – температура горячего спая E(t,t0) – термо-ЭДС термопары
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
75 |
|
