Методы и средства измерений температуры Термоэлектрические преобразователи
Средства измерения температуры
Контактные Бесконтактные
волюметрические (изменение объема)
стеклянные термометры
манометрические термометры
дилатометрические (изменение длины)
биметаллические термометры
термосопротивления (изменение сопротивления)
термоэлектрические (изменение термо ЭДС)
пирометрические |
спектрального отношения |
полного излучения |
монохроматические |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
66 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар

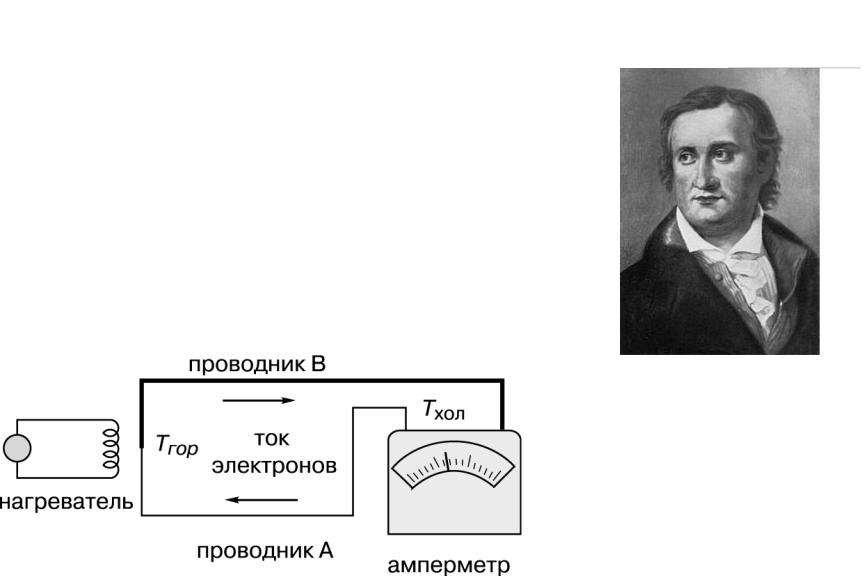

Эффект Зеебека (открыт в 1822, применен в 1826)
явление возникновения ЭДС в электрической цепи, состоящей из последовательно соединённых разнородных проводников, контакты между которыми находятся при различных температурах.
Томас Иоганн Зеебек
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
67 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар
Напряжение разомкнутой цепи
UAB (t1, t2), зависящее от
температур t1 и t2, называется:
термоэлектрической
электродвижущей
силой
EAB t2 ,t1 EAB t2 EAB t1
Почему мы используем разность потенциалов разомкнутой цепи?
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
68 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар
Мы используем напряжение на концах разомкнутой цепи (когда один из стыков электрически разъединен), так как в замкнутой цепи ток и
напряжение зависят от удельного электросопротивления проводов.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
69 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар Эффект Пельтье (1834): при прохождении тока
через спай двух разных проводников температура спая изменяется.
Этот эффект обратен эффекту Зеебека
Жан Шарль Пельтье
в 1838 Э.Х.Ленц, член Петербургской академии наук, показал, что при достаточно большой силе тока каплю воды, нанесенную на спай, можно либо заморозить, либо довести до кипения, изменяя направление тока. При одном направлении тока спай нагревается, а при противоположном
– охлаждается.
