Методы и средства измерений температуры Термометры сопротивления

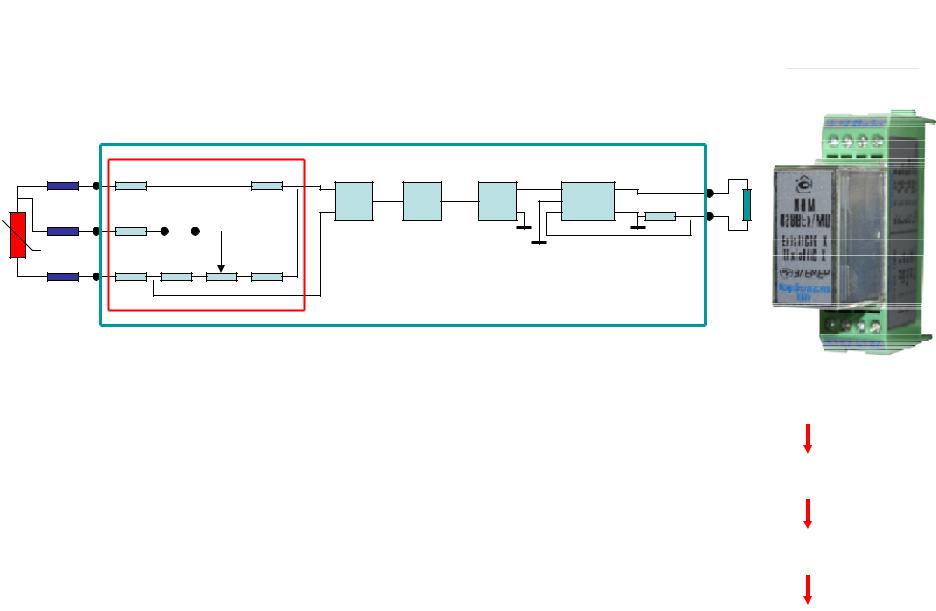

Нормирующие преобразователи сигнала термометров сопротивления Аналоговый преобразователь
Rл
Rл
Rt
Rл
Rп |
|
R2 |
0…1В |
|
|
Rп |
Uпит.стаб |
|
Uим УСвх |
УГР |
Ф |
|
|
|
|
||
Rп |
R4 |
R1 |
неуравновешенный |
|
|
|
R3 |
|
|
||
|
|
измерительный мост |
|
||
U |
Iвых |
|
|
21 УСвых |
|
|
|
R |
R |
н |
|
|
ос |
|
Нормирующий преобразователь
Rл – распределенное сопротивление линий связи
Rп –сопротивления для подгонки сопротивлений линий связи R1, R2, R4 – сопротивления моста (плечи моста)
R3 – корректор нуля Rн – нагрузка
Uпит.стаб. – напряжениее питания моста стабилизированное Uим – напряжение на выходе измерительного моста УСвх – входной усилитель
УГР – устройство гальванического разделения для защиты от помех Ф – фильтр для подавления помехи переменного напряжения
УСвых – выходной дифференциальный усилитель
Электронный образовательный ресурс: «Технические измерения и приборы» доцент, к.т.н. Цыпин А.В.
t↑ → Rt↑→ Uим≠0
UУСвх=0…1 В ↑
U=UУСвх-IвыхRос≠0↑
Iвых↑ → U↓=0
61
Методы и средства измерений температуры Термометры сопротивления

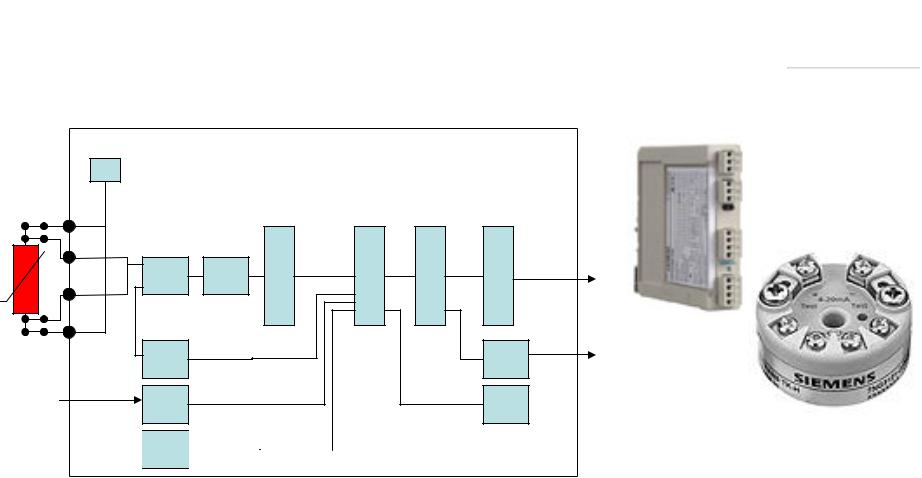

Нормирующие преобразователи сигнала термометров сопротивления Цифровой преобразователь. Siemens Sitrans T
ИТ
|
А |
Ц |
Rt |
М У Ц |
мп ГР А |
|
П |
П |
|
К |
УСг |
|
КУ |
СД |
КН
ИТ – источник стабилизированного тока |
К – канал контроля и коррекции характеристик прибора |
|
М – мультиплексор |
||
(дрейф нуля) |
||
У – усилитель |
||
КУ – канал управления для программирования и опроса |
||
МП – микропроцессор |
||
параметров по протоколу RS232 |
||
ГР – гальваническое разделение |
||
КН – корректор начального уровня сигнала для учета |
||
УСг – сигнализация отклонения измеряемой величины |
||
параметров линий связи |
||
СД – светодиод системы диагностики |
||
|
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
62 |
|
Методы и средства измерений температуры Термометры сопротивления

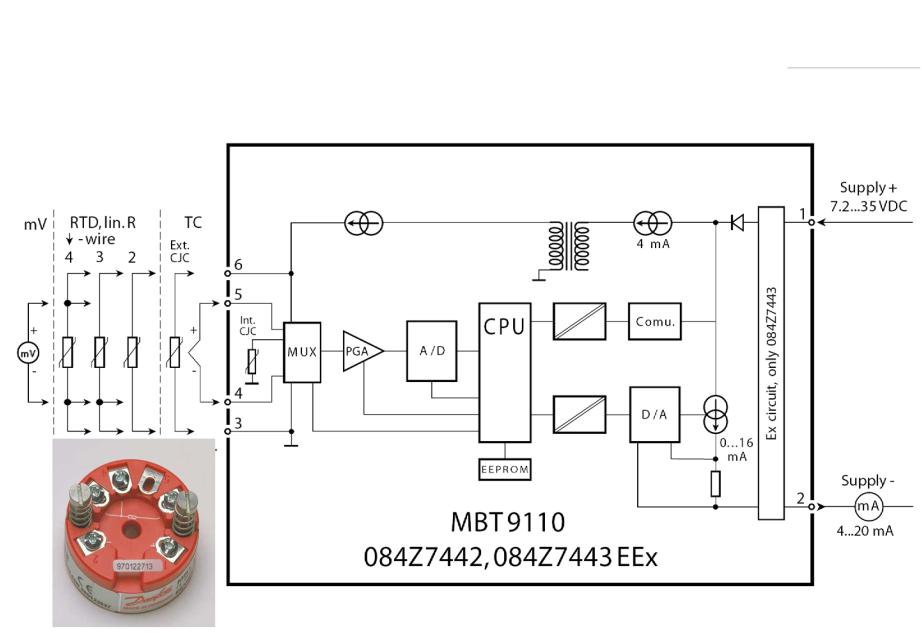

Нормирующие преобразователи сигнала термометров сопротивления Цифровой преобразователь. Danfoss MBT 9110
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
63 |
|
Методы и средства измерений температуры Термометры сопротивления

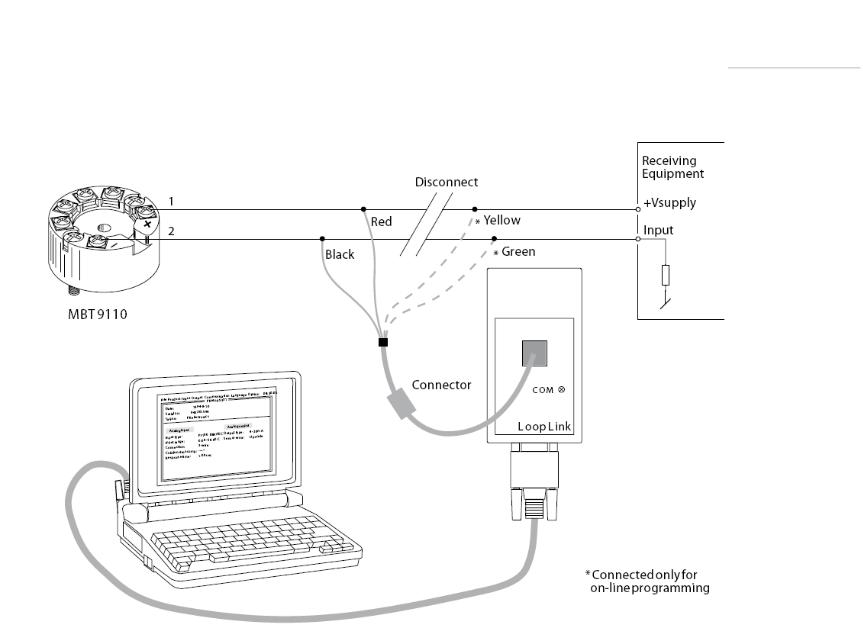

Нормирующие преобразователи сигнала термометров сопротивления Цифровой преобразователь. Danfoss MBT 9110.
Перепрограммирование параметров преобразователя
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
64 |
|
