Методы и средства измерений температуры Термоэлектрические преобразователи
Основные характеристики ТЭП
Номинальная статическая характеристика –
зависимость развиваемой термопарой термоЭДС от температуры рабочего спая при температуре свободных концов 0 оС.
Коэффициент преобразования
(чувствительность) – отношение изменения термо-ЭДС, вызванной изменением температуры рабочего конца к значению этого изменения
E t,0 f t
S E
t S dEdt
Чтобы вторичная шкала вторичного прибора была равномерной необходимо, чтобы коэффициент преобразования термопары не зависел бы от измеряемой температуры в пределах диапазона измерения. В противном случае необходимо выполнять операцию линеаризации.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
81 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Обозначение:
ТХА(У)
Т– термопара
Х– положительный электрод (хромель)
А– отрицательный электрод (алюмель)
(У) – встроенный нормирующий преобразователь
СОГЛАСНО ГОСТ Р 50431-92 ДЛЯ ОБОЗНАЧЕНИЯ ТЕРМОПАР ДОЛЖНЫ ПРИМЕНЯТСЯ ТОЛЬКО ЛАТИНСКИЕ БУКВЫ (МЕЖДУНАРОДНЫЙ СТАНДАРТ)
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
82 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Элементы теории термопар
Подгруппа |
Обозна-чение |
Международное |
Диапазон длительного |
Коэффициент |
||||
|
|
обозначение |
(кратковременного) |
преобразования |
||||
|
|
(ГОСТ Р50431-92) |
применения, оС |
мВ/оС 103 |
||||
Вольфрамрений - |
ВР(А) – 1 |
А – 1 |
0 … |
2200 (2500) |
12,1 … 9,2 |
|||
ВР(А) – 2 |
А – 2 |
0 … |
1800 (2500) |
11,8 |
… 11,4 |
|||
вольфрамрениевые |
||||||||
ВР(А) – 3 |
А – 3 |
0 … |
1800 (2500) |
11,9 |
… 11,3 |
|||
|
||||||||
Платинородий - |
ПР |
В |
300 … 1600 (1800) |
3,1 |
… 5,9 |
|||
платинородиевые |
||||||||
|
|
|
|
|
|
|
||
Платинородий - |
ПП |
S |
0 … |
1300 (1600) |
5,5 … 12,1 |
|||
платиновые |
ПП |
R |
0 … |
1300 (1600) |
5,4 … 14,1 |
|||
Хромель - |
ХА |
К |
-200 … 1000 |
(1300) |
16,1 |
… 39,0 |
||
алюмелевые |
||||||||
|
|
|
|
|
|
|
||
Хромель - |
ХК |
L |
-200 |
… 600 |
(800) |
28,5 |
… 87,8 |
|
константановые |
ХК |
E |
-200 |
… 700 |
(900) |
26,3 |
… 79,8 |
|
Никросил - |
НН |
N |
-270 … 1300 |
(1300) |
0,9 … 36,2 |
|||
нисиловые |
||||||||
|
|
|
|
|
|
|
||
Медь - |
МК |
Т |
-200 |
… 700 |
(900) |
16,4 |
… 61,7 |
|
константановые |
||||||||
|
|
|
|
|
|
|
||
Железо - |
ЖК |
J |
-200 |
… 700 |
(900) |
23,1 |
… 62,0 |
|
константановые |
||||||||
|
|
|
|
|
|
|
||
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
83 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Термоэлектрические преобразователи
Термоэлектрический преобразователь -
прибор в основе которого
заложена термопара с изолированными электродами и помещенная в защитную
арматуру.

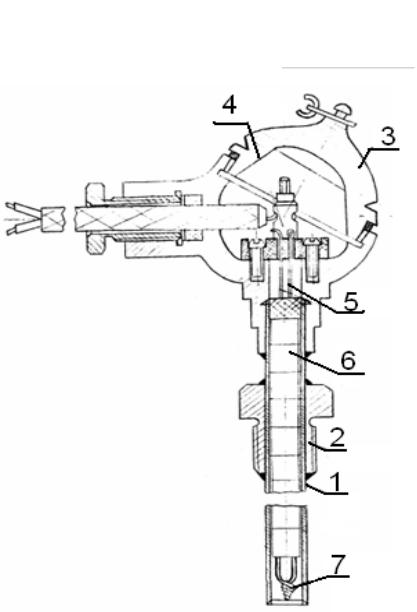

1.защитный чехол
2.штуцер
3.головка
4.клеммник
5.термопровода
6.керамические
изоляторы (бусы)
7.рабочий спай
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
84 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Термоэлектрические преобразователи
Для ТЭП нормируется предел отклонения реальной градуировочной характеристики от номинальной.
Классы точности обозначаются цифрами 1, 2, 3 в порядке увеличения погрешности
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
