Материал: все лекции
Методы и средства измерений температуры Термоэлектрические преобразователи
Погрешность измерения температуры с помощью ТЭП
НСХ |
Класс точности |
Диапазон измерений, оС |
Предел допускаемых |
||
|
|
отклонений, оС |
|||
|
|
|
|||
|
3 |
-250 … -166,7 |
0,015 |
|t| |
|
|
-166,7 … 40 |
2,5 |
|
||
|
|
|
|||
ХА (К) |
2 |
-40 … 333,4 |
2,5 |
|
|
333,4 … 1350 |
0,0075 |t| |
||||
|
|
||||
|
1 |
-40 … 375 |
0,5 |
|
|
|
375 … 1350 |
0,004 |
|t| |
||
|
|
||||
|
3 |
-200 … -100 |
0,015 |
|t| |
|
ХК (L) |
-100 … 100 |
2,5 |
|
||
|
|
||||
2 |
-40 … 300 |
2,5 |
|
||
|
|
||||
|
300 … 800 |
0,7+0,005 |t| |
|||
|
|
||||
|
2 |
0 … 600 |
1,5 |
|
|
ПП (R) |
600 … 1600 |
0,0025 |t| |
|||
|
|||||
1 |
0 … 1100 |
1,0 |
|
||
|
|
||||
|
1100 … 1600 |
1,0+0,003(t–1100 ) |
|||
|
|
||||
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
86 |
|
Раздел 1
Методы и средства измерений температуры
Лекция 4
Термоэлектрические преобразователи
Компенсация температуры свободных концов.
Конструкция. Измерение термо-ЭДС.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
87 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Средства измерения температуры
Контактные Бесконтактные
волюметрические (изменение объема)
стеклянные термометры
манометрические термометры
дилатометрические (изменение длины)
биметаллические термометры
термосопротивления (изменение сопротивления)
термоэлектрические (изменение термо ЭДС)
пирометрические |
спектрального отношения |
полного излучения |
монохроматические |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
88 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Компенсация температуры свободных концов
E f t,t0
t – температура горячего спая (измеряемая температура) t0 – температура свободных концов термопары,
находящихся вне контролируемого объекта, при
температуре окружающей среды, которая изменяется.
ПРИ ПРОВЕДЕНИИ ИЗМЕРЕНИЙ НЕОБХОДИМО ВВОДИТЬ ПОПРАВКУ НА ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ СВОБОДНЫХ КОНЦОВ
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
89 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи

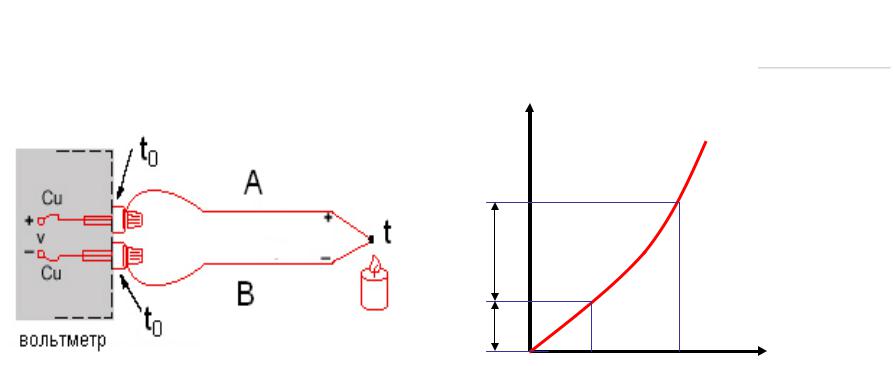

Компенсация температуры свободных концов
|
Е |
|
|
E(t,0) |
|
|
E(t,t0) |
|
|
E(t0,0) |
t |
|
|
|
E t,t0 |
t0 t |
|
E t,0 E t0,0 |
|
|
E t,0 E t,t0 E t0,0 |
|
|
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
90 |
|
