Методы и средства измерений температуры Термоэлектрические преобразователи

Компенсация температуры свободных концов

Какие еще методы компенсации температуры свободных концов могут быть?

Методы и средства измерений температуры Термоэлектрические преобразователи

Компенсация температуры свободных концов Компенсация влияния температуры свободных концов с помощью соединительных коробок

свободные концы находятся в тепловых экранах для

стабилизации температуры

температура окружающей

среды измеряется с помощью ТПС

компенсация

осуществляется в

вычислительном устройстве

Методы и средства измерений температуры Термоэлектрические преобразователи

Компенсация температуры свободных концов

Термоэлектродные удлиняющие провода

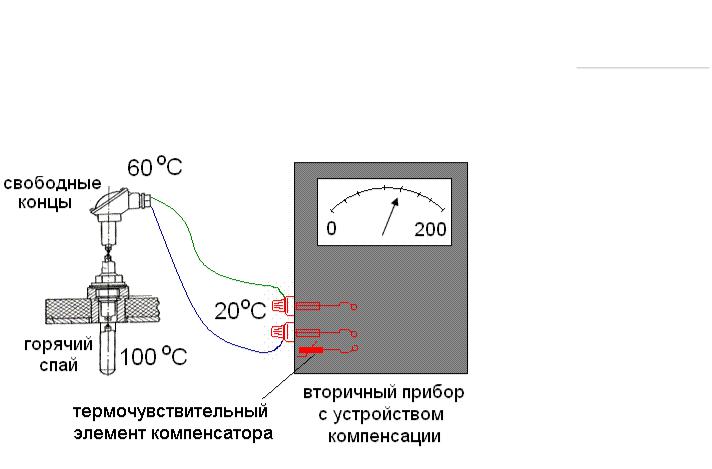

Будет ли вносится дополнительная погрешность если холодный спай находится в удалении от компенсирующего устройства и их температура отлична?

Методы и средства измерений температуры Термоэлектрические преобразователи

Компенсация температуры свободных концов

Термоэлектродные удлиняющие провода

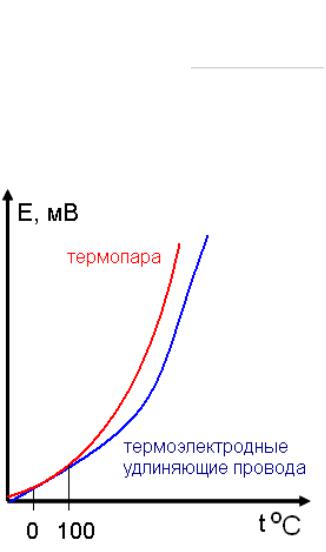

Термоэлектродные удлиняющие провода –

провода, термоидентичные

удлиняемым электродам, т.е. эти

провода в паре имеют ту же самую градировочную характеристику, что и удлиняемая термопара в диапазоне

возможного изменения температуры

мест соединения.

Методы и средства измерений температуры Термоэлектрические преобразователи

Компенсация температуры свободных концов

Термоэлектродные удлиняющие провода

Почему применяются термоэлектродные удлиняющие провода а не удлиняются электроды термопар?
