Методы и средства измерений температуры Термоэлектрические преобразователи
Компенсация температуры свободных концов
Термоэлектродные удлиняющие провода
Термоэлектродные удлиняющие провода применяются для удлинения:
1.термопар из благородных металлов для снижения стоимости;
2.высокоомных термопар уменьшения сопротивления цепи.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
101 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Компенсация температуры свободных концов
Термоэлектродные удлиняющие провода
Основные типы термоэлектродных удлиняющих проводов
НСХ |
Удлиняющие провода |
Обозначение |
Максимальная |
Погрешность, |
|
|
|
рабочая |
оС |
|
|
|
температура, оС |
|
ХА (К) |
медь-титан / медь-никель |
МТ-НМ |
300 |
5,5 |
ХА (К) |
медь - константан |
М |
100 |
4,9 |
ХК (L) |
хромель / копель |
ХК |
100 |
3,3 |
ПП (R) |
медь / сплав ТП |
П |
100 |
2,4 |
МК (М) |
медь / копель |
МК |
100 |
3,3 |
ВР (А) |
медь / медь-никель |
М-МН |
100 |
4,2 |
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
102 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Компенсация температуры свободных концов
Термоэлектродные удлиняющие провода Важно:
•при применении термоэлектродных удлиняющих проводов необходимо соблюдать правило подключения – полярность.
•из-за неполного совпадения градуировочных характеристик термопары и удлиняющих проводов возникает дополнительная погрешность, которую необходимо учитывать при оценке общей погрешности измерения температуры
•проблема применения термоэлектродных удлиняющих проводов полностью снимается при применении термопар с встроенным нормирующим преобразователем.
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
103 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи

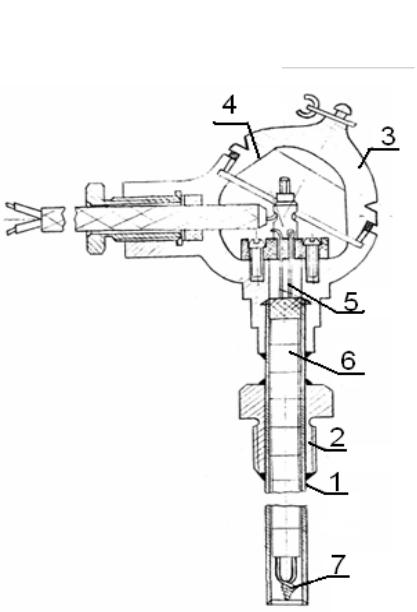

Конструкция
Термоэлектрический преобразователь -
прибор в основе которого
заложена термопара с изолированными электродами и помещенная в защитную
арматуру.
1.защитный чехол
2.штуцер
3.головка
4.клеммник
5.термопровода
6.керамические
изоляторы (бусы)
7.рабочий спай
Электронный образовательный ресурс: «Технические измерения и приборы» |
|
доцент, к.т.н. Цыпин А.В. |
104 |
|
Методы и средства измерений температуры Термоэлектрические преобразователи
Конструкция
Термоэлектроды: проволока диаметром от 0.5 мм (благородные металлы) и до 3 мм (неблагородные металлы).

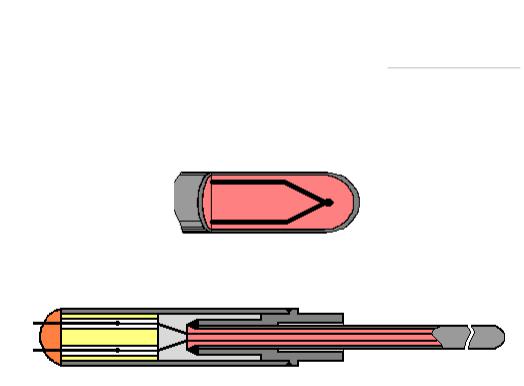

Методы образования рабочего спая:
•пайка
•сварка
•скручивание (для вольфрам-рениевых)
