Материал: Системы внутреннего водопровода и канализации одного 7-этажного односекционного жилого дома города Могилева

k - коэффициент, учитывающий потери давления в местных сопротивлениях, k = 0,2 - для распределительных трубопроводов; k = 0,5 - для трубопроводов в пределах ЦТП и для водопроводных стояков с полотенцесушителями; k = 0,1 - для водоразборных стояков без полотенцесушителей и циркуляционных стояков.

Гидравлический расчет холодного водопровода сведен в таблицу 3.

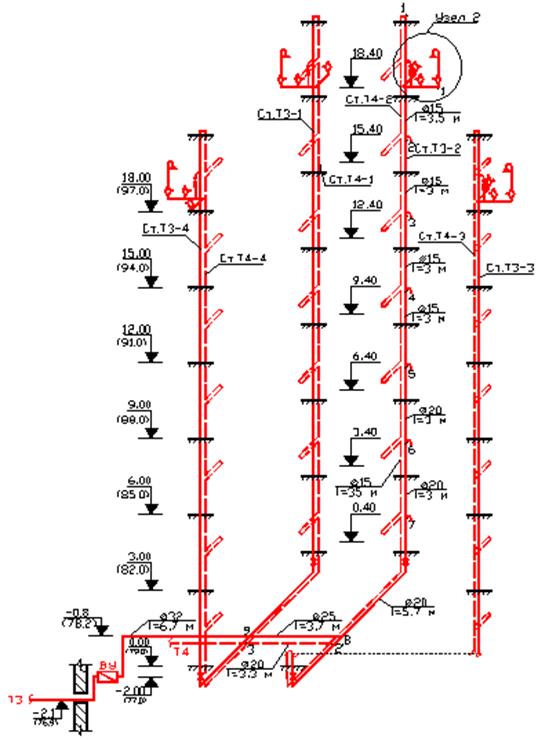

Таблица 3 - Гидравлический расчет системы горячего водопровода

Номер расчетного участка	Число приборов N на участке, шт	РУN	б	qh, л/с	Dу, мм	v, м/с	1000i, мм/м	k	l, м	h, м
1-2	3	0,0237	0,2234	0,15	15	1,18	360,5	0,5	3,5	0,96
2-3	6	0,0474	0,2688	0,24	15	1,41	520,42	0,5	3,0	1,17
3-4	9	0,0711	0,3057	0,28	15	1,65	708,36	0,5	3,0	1,6
4-5	12	0,0948	0,3368	0,3	15	1,77	807,0	0,5	3,0	1,82
5-6	15	0,1185	0,3652	0,33	20	0,94	154,9	0,5	3,0	0,35
6-7	18	0,1422	0,3912	0,35	20	1,09	206,4	0,5	3,0	0,16
7-8	21	0,1659	0,4159	0,37	20	1,15	230,08	0,5	5,7	0,99
8-9	42	0,3318	0,5593	0,5	25	0,93	110,9	0,2	3,7	0,1
9-ВУ	84	0,6636	0,7812	0,7	32	0,73	45,4	0,2	6,7	0,07
ВУ-ВК	84	0,6636	0,7812	0,7	32	0,73	45,4	0,2	6,5	0,07

Расчет системы в режиме циркуляции

При двухтрубной системе горячего водоснабжения необходимо выполнить гидравлический расчет сети в режиме циркуляции.

В режиме циркуляции вода движется по замкнутому контуру: «водонагреватель - потребитель - водонагреватель».

В данной работе предусматривается присоединение к водоразборному стояку полотенцесушителей. Следовательно, в расчетную длину стояка включаем суммарную длину трубопроводов и полотенцесушителей.

Принимаем полотенцесушитель марки ПО-20 диаметром 32 мм и суммарной длиной 1,5 м.

Гидравлический расчет системы горячего водоснабжения в режиме циркуляции приведен в таблице 4.

Таблица 4 - Гидравлический расчет системы в режиме циркуляции

Номер расчетного участка	qh, л/с	Dу, мм	v, м/с	1000i, мм/м	k	l, м	h, м
1-2	0,15	15	0,88	211,0	0,2	35,0	1,77
2-3	0,3	20	0,94	154,9	0,2	3,3	0,12
3-ВУ	0,6	25	1,12	155,8	0,2	5,5	0,21
ВУ-ЦТП	0,6	25	1,12	155,8	0,2	55	2,06

Подбор оборудования ЦТП

В ЦТП располагается основное инженерное оборудование систем холодного и горячего водоснабжения: водомерные узлы; повысительные установки различного назначения: для подачи воды на хозяйственно-питьевые нужды, для создания искусственной циркуляции; водонагреватели. На рисунке 8 представлена аксонометрическая схема ЦТП.

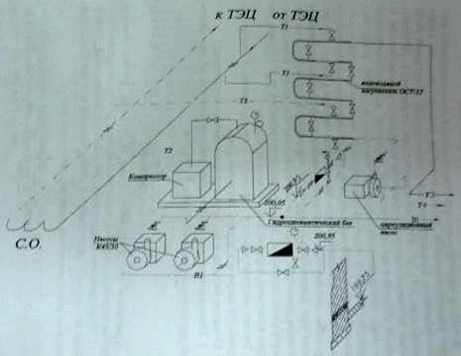

Рисунок 8 - Аксонометрическая схема ЦТП

В ЦТП располагаются водонагреватели, которые рассчитывают на максимальный часовой расход воды и максимальный часовой расход теплоты.

Принимаем водонагреватель 54 ГОСТ 27590 со следующими характеристиками:

· наружный диаметр корпуса секции D_н - 57 мм;
· число трубок в секции - 4 шт;
· площадь сечения трубок - 0,00062 м²;
· площадь межтрубного пространства - 0,00116 м²;
· поверхность нагрева одной секции при длине 2000 мм - 0,37 м².

Также в ЦТП располагаются повысительные установки для подачи нормативного расхода воды.

Величину напора, требуемого для подачи нормативного расхода воды к диктующему водоразборному устройству при наибольшем хозяйственно-питьевом водопотреблении с учетом потерь напора на преодоление сопротивлений по пути движения воды, определим по формуле

Требуемый напор насосов определим по формуле 8:

Устанавливаем 2 насоса типа К8/18 (1 рабочий, 1 резервный).

Требуемый напор при циркуляции определим по формуле

Требуемый напор насосов при циркуляции равен

Т.к. требуемый напор насосов в режиме циркуляции отрицательный, то установка циркуляционных насосов не требуется.

гидравлический водоснабжение напор канализация

Внутренняя и дворовая канализация

Внутренняя канализация - система трубопроводов и устройств на них во всем здании до первого смотрового колодца дворовой канализации, обеспечивающие отведение сточных вод от приемников в дворовую сеть канализации и, при необходимости, очистку стоков на локальных очистных сооружениях, а также отведение дождевых и талых вод.

Дворовая канализационная сеть транспортирует сточные воды в сеть канализации населенного пункта.

Выбор системы и схемы внутренней канализации

В соответствии с п. 15.1 в жилом здании проектируется бытовая система внутренней канализации - для отведения сточных вод от санитарно-технических приборов (унитазов, умывальников, ванн и моек) и внутренние водостоки - для отведения дождевых и талых вод с кровли здания. Схема внутренней канализации - самотечная, обеспечивающая самоочищающие скорости движения сточных вод.

Сеть внутренней канализации состоит из приемников сточных вод, отводных труб, канализационных стояков, выпусков и внутриквартальной или дворовой сети.

В здании принято 4 канализационных стояка, которые расположены в санитарных узлах вблизи приемников сточных вод открыто у стен.

Конструктивно принимаем диаметр стояка, к которому присоединены унитазы и другие приемники сточных вод 100 мм.

На стояках на высоте 1,0 м от пола установлены ревизии на первом и каждом последующем третьем этаже.

На выпусках и отводных трубопроводах, где возможно засорение, установлены прочистки. Вытяжная часть стояков выведена выше кровли здания на 1,0 м (т.к. кровля в здании плоская). Диаметр вытяжной части стояка равен диаметру канализационного стояка.

Сети внутри здания прокладываются прямолинейно. Изменение направления и присоединения приборов к сети производится фасонными частями.
