Материал: Системы внутреннего водопровода и канализации одного 7-этажного односекционного жилого дома города Могилева

Введение

Современные здания и отдельные объекты оборудуются системами холодного и горячего водоснабжения, канализацией и водостоками, отоплением и вентиляцией, газоснабжением и мусоропроводами и представляют собой сложный комплекс инженерного сантехнического оборудования.

Системы внутреннего водоснабжения и водоотведения любого здания представляют комплекс взаимосвязанных элементов, предназначенных для обеспечения всех потребителей водой и удаления ее после использования.

В задачу систем внутреннего водоснабжения и водоотведения входит обеспечение подачи воды в нужном количестве, требуемого качества и под необходимым для нормальной работы санитарно-технических приборов давлением, а также отведение от приемников сточных вод, транспортирование их по территории объекта, сброс в уличную или городскую канализационную сеть и, если требуется, обеспечение очистки сточных вод.

Цель данной работы - обоснованно выбрать, запроектировать и рассчитать системы внутреннего водопровода и канализации одного 7-этажного односекционного жилого дома города Могилева, расположенного в черте города на территории, охваченной централизованным водопроводом и канализацией.

Город Могилев является областным городом и находится в восточной части Республики Беларусь. В соответствии относится ко II климатическому району.

Абсолютная минимальная температура воздуха - минус 37 єС.

Абсолютная максимальная температура воздуха - 36 єС.

Температура наиболее холодных суток обеспеченностью 0,92 - минус 34 єС.

Температура наиболее холодных суток обеспеченностью 0,92 - минус 29 єС.

Температура наиболее холодной пятидневки обеспеченностью 0,98 - минус 24 єС.

Средняя месячная температура воздуха:

• · январь - минус 7,6 єС;
• · февраль - минус 6,9 єС;
• · март - минус 2,3 єС;
• · апрель - 5,5 єС;
• · июнь - 16,3 єС;
• · июль - 18,0 єС;
• · август - 16,5 єС;
• · сентябрь - 11,6 єС;
• · октябрь - 5,4 єС;
• · ноябрь - минус 0,1 єС;
• · декабрь - минус 4,9 єС.

Глубина промерзания грунта средняя из максимальных за год - 49 см; максимум обеспеченностью 0,98 - 130 см.

Внутренний холодный водопровод

Выбор системы и схемы внутреннего холодного водопровода

Система холодного водоснабжения здания называется внутренним водопроводом.

Система водоснабжения здания - совокупность устройств, обеспечивающих получение воды из наружного водопровода и подачу ее под напором к водоразборным устройствам внутри здания.

Система внутреннего водоснабжения зданий должна обеспечивать потребителей водой заданного качества и в необходимом количестве под требуемым напором.

Выбор системы водоснабжения зависит от конструктивных особенностей, этажности и объема зданий.

Система внутреннего водопровода состоит из следующих элементов:

• · ввод в здание;
• · водомерный узел;
• · сеть магистральных трубопроводов;
• · распределительные трубопроводы (стояки);
• · подвод к водоразборным устройствам;
• · арматура;
• · установки повышения напора;
• · установки для дополнительной обработки воды.

Согласно заданию здание жилое этажностью 7 этажей и расположено в черте населенного пункта, на территории, охваченной городскими сетями водопровода и канализации. Таким образом, с целью сокращения стоимости водопровода принята объединенная система хозяйственно-противопожарного водопровода. В этом случае схема водоснабжения - тупиковая, с нижней разводкой (т.к. перерыв в подаче воды возможен).

Также в здании предусматривается поливочный кран, перекрываемый на зимний период вентилем диаметром 25 мм. Поливочные краны располагаются на расстоянии 60-70 м друг от друга. Учитывая периметр здания, устраиваем один поливочный кран на высоте 0,3 м от отмостки здания. Отметка поливочного крана, следовательно, равна 78,4 м

Планы типового этажа и подвала представлены соответственно на рисунке 1 и 2.

Гидравлический расчет холодного водопровода на пропуск хозяйственно-питьевых расходов

Цель гидравлического расчета внутреннего холодного водопровода заключается в определении расчетных расходов, диаметров труб и потерь давления на расчетных участках и во всей системе таким образом, чтобы обеспечить бесперебойное водоснабжение всех потребителей в здании с необходимым давлением.

Рисунок 1 - План типового этажа

Рисунок 2 - План подвала

Конечной задачей расчета является определение необходимого напора в точке присоединения городской водопроводной сети и сопоставление результата с величиной гарантийного напора. Поэтому расчет ведется по максимально секундному расходу воды.

На аксонометрической схеме сети (рисунок 3) выбираем направление от водомера до самой удаленной и высокорасположенной водоразборной точки, узел которой представлен на рисунке 4, до которой сумма потерь напора будет наибольшей. Выбранное направление движения воды разбиваем на расчетные участки. За расчетный участок принимаем часть сети с постоянным расходом и диаметром (между двумя водоразборными точками).

Расчет проводится согласно ТКП 45-4.01-52-2007 «Системы внутреннего водоснабжения зданий. Строительные нормы проектирования».

Максимальный секундный расход на расчетном участке определим по формуле

где - секундный расход воды водоразборным устройством, отнесенный к одному санитарно-техническому прибору, для ванны q₀ = 0,18 л/с;

б - коэффициент, определяющийся в зависимости общего количества санитарно-технических приборов на расчетном участке вероятности их действия.

Вероятность действия приборов для участков сети определим по формуле

где N - количество всех водоразборных приборов, N = 112 шт;

U - число жителей в доме,

F_ж - общая жилая площадь здания, F_ж = 514,08 м²;

f_ж - норма жилой площади, f_ж = 12 м²/чел;

- норма расхода воды в час максимального водопотребления,

- общая норма расхода воды потребителем в час наибольшего водопотребления, [ ];

- Норма расхода горячей воды одним потребителем в час наибольшего водопотребления, [ ].

Тогда вероятность действия приборов для участков сети

Потери напора на участках трубопроводов определим по формуле

где i - удельные потери напора на трение, мм/м;

l - длина расчетного участка, м;

k - коэффициент, учитывающий потери напора в местных сопротивлениях, k = 0,3.

Гидравлический расчет холодного водопровода сведен в таблицу 1.

Таблица 1 - Гидравлический расчет холодного водопровода

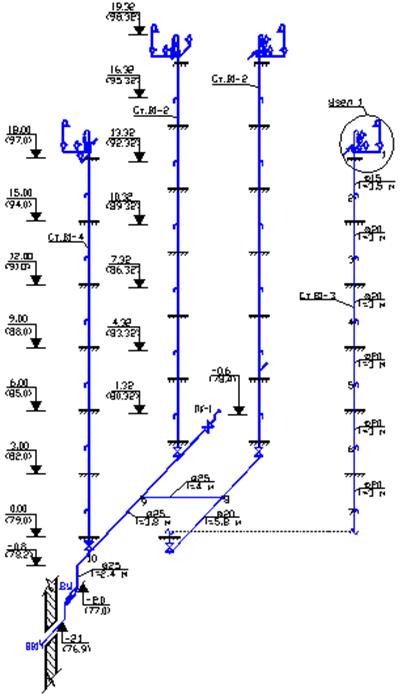

Рисунок 3 - Аксонометрическая схема внутреннего водопровода

Рисунок 4 - Узел 1: Ун - унитаз; М - смеситель для мойки; Ум - смеситель для умывальника; В - смеситель с душевой сеткой; УВП - устройство внутреннего пожаротушения

Рисунок 5 - Водомерный узел 1 - ввод в здание; 2 - запорная арматура; 3 - счетчик СКБ-25; 4 - спускной кран; 5 - внутренняя магистральная сеть; 6 - задвижка; 7 - обводная линия
