Материал: Шушурин В.В., 1938 - Атлас конструкций планеров

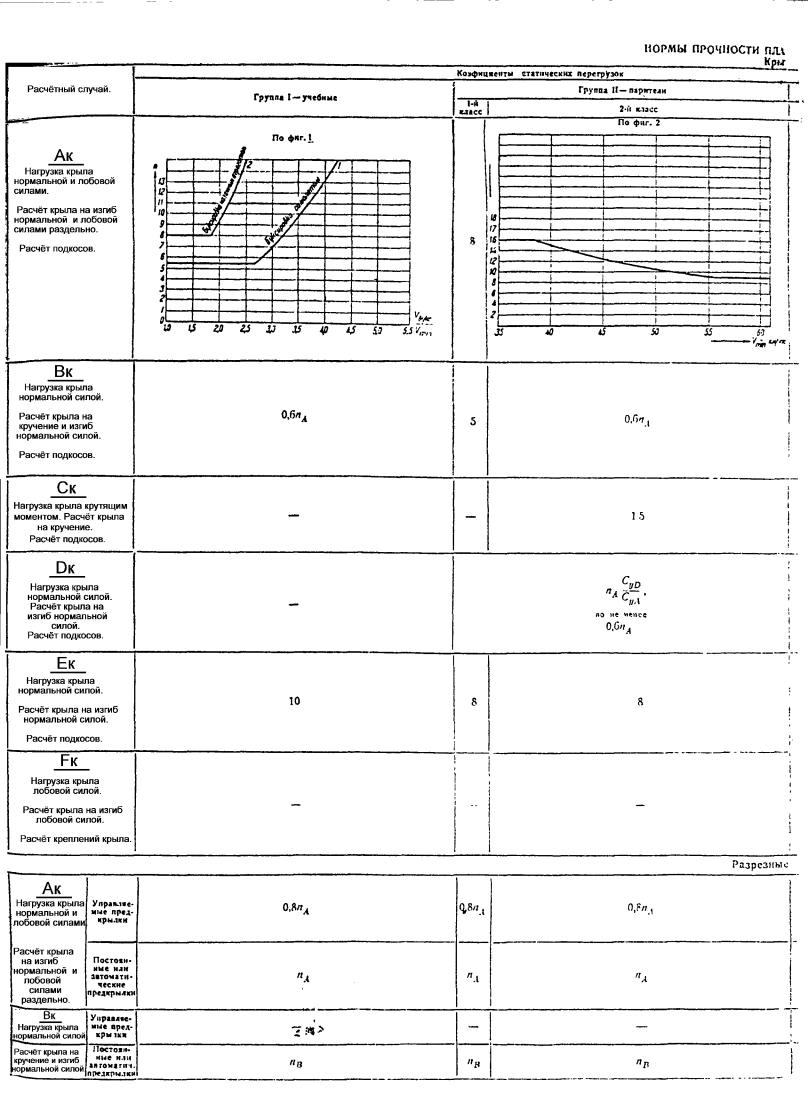

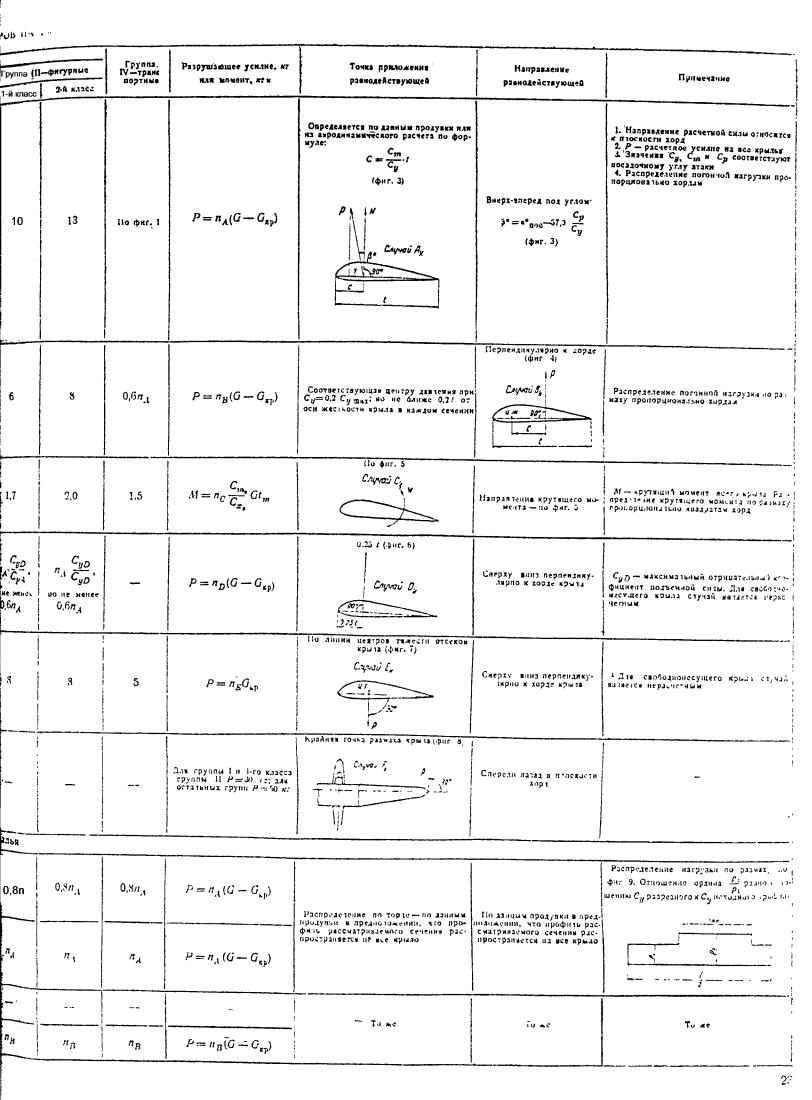

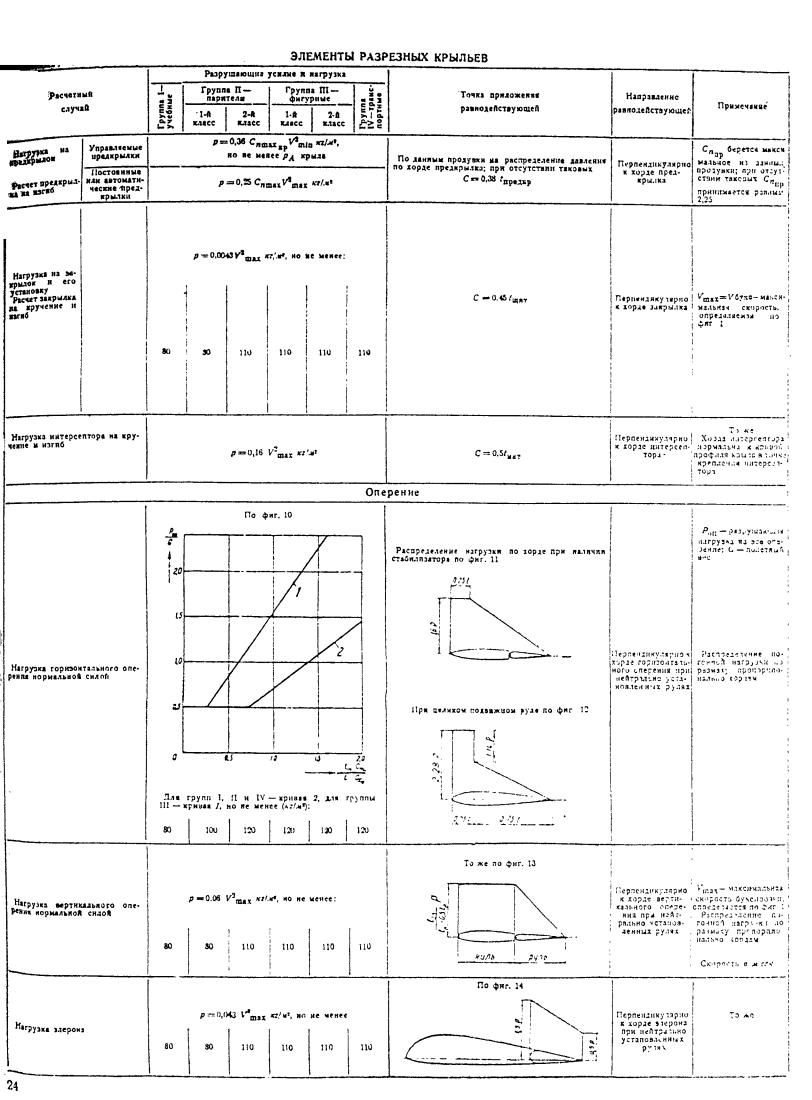

5.tm для крыла произвольной формы в плане определяется следующим образом. Полукрыло, вычерченное в определённом масштабе, делится на десять разных частей по размаху (фиг. 21). По середине каждого участка измеряется хорда (средняя для данного участка), для чего на закруглённом конце крыла можно построить равновеликую трапецию; tm определяется по формуле:

tm = ΣΣtt2 ,

т.е. получается путём деления суммы квадратов всех хорд на сумму тех же хорд. tm всегда больше средней хорды крыла, равной S/l и меньше максимальной хорды.

Для крыла эллиптической формы в плане

tm = 38π tmax ≈ 0,85tmax

6.Расчёт на скручивание D-образной трубы рекомендуется в целях единообразия производить по формуле Бредта; так, для корневого сечения крыла имеем:

где Mкр. расч. – расчётный разрушающий момент крыльев (обоих) в кгсм: F – площадь, ограниченная контуром трубы, в см2, а δ - толщина обшивки в см (фиг. 22).

7.При расчёте на случай D необходимо обратить внимание на прочность нижней, в этом случае сжатой, полки. При изменении сечения необходимо вновь проверить на случай А.

8.Иметь в виду, что фюзеляж подвергается в случае Вф кручению от нагрузки на вертикальное оперение таким образом, что крутящий момент постоянен по всей длине фюзеляжа до места крепления крыльев, так что при уменьшении площади поперечного сечения фюзеляжа по направлению к хвосту толщина обшивки должна увеличиваться.

9.В случае Fф обратить внимание на сопротивляемость пилона кручению.

10.При расчёте площадей смятия всех подвижных сочленений (в управлении, проводке

и пр.) принимать следующие максимальные напряжения на смятие:

11.Рекомендуется брать плечи рычагов управления не менее 100 мм во избежание упругого люфта.

12.Подбор болтов, работающих на смятие в дереве, производить по специальным графикам. При отсутствии графика допускается вычисление максимального усилия, выдерживаемого болтом, работающем в дереве (принимаемого в расчёте за разрушающее усилие), по формуле:

Р = dt(400 −72 l / d −1) [кг]

дающей удовлетворительные результаты в пределах от l/d = 1,0 до l/d = 10,0 где d – диаметр, а l – длина болта в см.

13.Эмпирическая формула подобрана инж. Антоновым применительно к графику Найлса (Niles).

Размеры парашютов

Пилотский: ширина ……………………………….. 410 мм длина …………………………………. 340 мм высота ………………………………… 125 мм

наблюдательский (спинной):

ширина ……………………………….. 320 мм длина (толщина) ……………………… 120 мм высота ………………………………… 570 мм

Веса приборов

(приблизительные)

указатель высоты …………………………………….. 0,42 кг указатель скорости с приёмником …………………... 0,80 кг указатель поворотов ………………………………….. 1,10 кг вариометр ……………………………………………… 0,80 кг
