Введение

Основной задачей автотранспорта является полное и своевременное удовлетворение потребностей в перевозке и доставке народнохозяйственных грузов на основе повышения качества и мощности работы всей транспортной системы.

Эффективность работы автомобильного транспорта базируется на надежности подвижного состава, которая обеспечивается в процессе его производства, эксплуатации и ремонта, а именно.

Ї совершенством конструкции и качеством изготовления;

Їсвоевременным и качественным выполнением технического обслуживания и ремонта;

Ї своевременным обеспечением и использованием нормативных запасов материалов и запасных частей высокого качества и необходимой номенклатуры;

Їсоблюдением государственных стандартов и правил технической эксплуатации.

Нормативы технического обслуживания и ремонта, учитывающие условия эксплуатации, установлены на основе межотраслевой оценки достигнутого уровня надежности производимого в стране подвижного состава. Организации и предприятия автомобильной и смежных отраслей промышленности:

Ї проводят единую политику и несут ответственность за технический уровень и качество выпускаемой продукции, за наиболее полное удовлетворение потребностей автомобильного транспорта страны в необходимом подвижном составе, запасных частях, эксплуатационных материалах высокого качества и надежности, требуемого типажа и номенклатуры, приспособленных к различным условиям эксплуатации и в количествах в соответствии с установленными нормативами;

Ї проводят мероприятия по повышению надежности подвижного состава, снижению трудовых и материальных затрат на техническое обслуживание и ремонт;

Ї проводят унификацию подвижного состава с целью сокращения количества технологически совместимых групп на автотранспортных предприятиях;

Ї в случае необходимости разрабатывают конструкции, изготовляют образцы и организуют промышленное производство нестандартного оборудования, оснастки и специального инструмента для технического обслуживания и ремонта конкретных семейств подвижного состава;

Ї применяют непосредственное участие в освоении автомобильного транспорта подвижного состава новых моделей путем своевременного обеспечения автотранспортных и авторемонтных предприятий технической документации, образцами нестандартного оборудования, оснастки специального инструмента, запасными частями и эксплуатационными материалами, необходимыми для организации технического обслуживания и ремонта;

Ї организуют или содействуют организации на промышленной основе капитального ремонта агрегатов и узлов конкретных семейств подвижного состава и восстановление отказавших деталей в качестве товарной продукции;

Їосуществляют мероприятия по рациональному использованию топливно-энергетических ресурсов и защите окружающей среды при работе автомобильного транспорта;

Їсодействуют созданию единой информационной базы на основе опорных автотранспортных и авторемонтных предприятий, необходимой для управления надежностью подвижного состава.

Организационно-техническая перестройка АРП в последние годы ускорилась в связи с изменением социально - экономических условий хозяйствования в нашей стране. Наряду с развитием традиционных ведомственных и самостоятельных АРП производственные объединения автомобильной промышленности создали и развивают фирменые системы обслуживания и ремонта автомобилей новых моделей. Наиболее развитой в нашей стране является фирменная система акционерного общества КамАЗ. Она имеет в своем составе около 200 автоцентров и 4 завода по ремонту агрегатов КамАЗ. В период наибольшего развития годовая производственная программа завода по ремонту двигателей в г. Набережные Челны достигла 50 тыс. двигателей, что не уступает лучшим зарубежным ремонтным заводам. Такая программа позволяет применить высокопроизводительное технологическое оборудование и достигать высокого качества ремонта.

Устройство и принцип действия генератора Г273-В

С 1985 года на автомобилях КамАЗ устанавливается генераторная установка Г273-В (рис. 1.), состоящая из трехфазного синхронного генератора с прямоточной вентиляцией и встроенных в генератор выпрямительного блока и интегрального регулятора напряжения Я120М. Генераторная установка предназначена для работы в однопроводной схеме электрооборудования автомобиля с присоединением отрицательного вывода к корпусу. Ошибочное подключение к корпусу положительного вывода аккумуляторной батареи приводит к выходу из строя выпрямительного блока и регулятора напряжения.

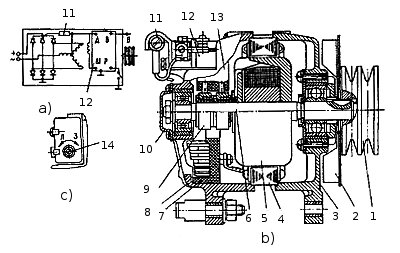

Рисунок 1ЇГенераторная установка Г273-В:

1 Ї шкив; 2 Ївентилятор; 3 Ї крышка со стороны привода; 4 Їстатор; 5 Їротор; 6 Ї вал ротора; 7 Ї блок выпрямительный; 8 Ї крышка со стороны контактных колец; 9 Їкольцо контактное; 10 Їкрышка подшипника; 11 Ї резистор подпиточный; 12 Їрегулятор напряжения Я120М; 13 Ї щеткодержатель; 14 Їпереключатель сезонной регулировки; а Ї электрическая схема; b Ї разрез; с Їрегулятор напряжения

Встроенный в щеткодержатель генератора регулятор напряжения собран по интегральной схеме и служит для автоматического поддержания напряжения генератора в заданных пределах, необходимых для обеспечения зарядного режима аккумуляторной батареи и работы потребителей.

На регуляторе-напряжения установлен переключатель посезонной регулировки (см. рис. 1). Уровень регулируемого напряжения генератора в положении переключателя Л (лето) должен находиться в пределах 27… 28 V, в положении 3 (зима) - 28,8… 30,2 V.

Генератор расположен в верхней передней части двигателя и прикреплен двумя лапами к кронштейну, а третьей - к натяжной планке, приводится во вращение двумя клиновыми ремнями. Натяжение ремней осуществляется перемещением генератора. Передаточное число привода генератора 2,41.

На генераторе имеются следующие выводы:

«+» - для подключения аккумуляторной батареи и нагрузки;

«-» - для подключения к массе автомобиля;

В-для соединения с выводом ВК выключателя приборов и стартера;

- штекер на корпусе для вывода фазы.

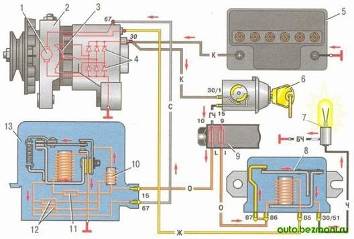

Рисунок 2 Ї Схема соединений системы генератораГ-273В

Схема системы генератора Г-273В (показан регулятор напряжения РР-380 электромагнитного типа):1Ї обмотка ротора генератора; 2 Ї генератор; 3 Ї обмотка статора генератора; 4 Ївыпрямитель генератора; 5 Ї аккумуляторная батарея;

• 6 Ївыключатель зажигания; 7 Ї контрольная лампа заряда аккумуляторной батареи; 8 Ї реле контрольной лампы заряда аккумуляторной батареи; 9 Ї блок предохранителей; 10 Ї дроссель; 11 Ї термокомпенсирующий резистор;
• 12 Ї дополнительные резисторы; 13 Ї регулятор напряжения. РегуляторЇ 13 поддерживает напряжение генератора на уровне 13,2-14,5. Исправность генератора проверяется с помощью контрольной лампы 7 в комбинации приборов и реле 8. При включении зажигания, когда двигатель (и следовательно генератор) еще не работает, через контакты реле протекает ток от аккумуляторной батареи, и лампа горит. После пуска двигателя и при движении автомобиля лампа должна гаснуть, так как под действием выпрямленного фазного напряжения генератора якорь реле должен притягиваться к сердечнику и размыкать контакты реле.

Техническое обслуживание генератора Г-273В

При сервисе 2:

Їочистите от пыли и грязи наружные поверхности;

Їпроверьте и при необходимости отрегулируйте натяжение приводных ремней генератора. При нормальном натяжении ремней стрела прогиба должна быть в пределах 15… 22 мм при нажатии на середину большей ветви с усилием 39,2 Н (4 кгс). Для регулирования натяжения ремней ослабьте гайки крепления передней и задней лап генератора и болт крепления генератора к натяжной планке. Затем отклоните генератор в сторону натяжения ремней до требуемой величины и затяните крепежные соединения генератора.

При сервисе С (осенью), сняв генератор с двигателя: проверьте состояние щеточного узла; продуйте сжатым воздухом выпрямительный блок; проверьте надежность крепления шкива на валу генератора, при ослаблении подтяните.

Для проверки состояния щеточно-коллекторного узла выверните два болта крепления щеткодержателя в крышке, снимите щеткодержатель и убедитесь, что щетки свободно перемещаются в направляющих. Если щетку заедает в щеткодержателе, протрите ее и стенки направляющего отверстия ветошью, смоченной бензином. Снимите щетки, осмотрите и замерьте их высоту. Высота щетки должна быть не менее 8 мм от пружины до основания щетки. При необходимости щетки замените. Рас комплектация щеток не допускается.

Через отверстие в крышке, в котором находится щеткодержатель, хорошо видны контактные кольца. Осмотрите состояние контактных колец и при необходимости протрите ветошью, смоченной бензином. Если после этого будут обнаружены пригары или загрязнения, то зачистите кольца полоской стеклянной шкурки С100, прижимая ее к кольцам через отверстие в крышке для щеткодержателя и проворачивая ротор генератора.

Проточите контактные кольца, если не удаляются пригары, кольца имеют неровную поверхность или их износ превышает 0,5 мм по диаметру. Минимально допустимый диаметр проточки контактных колец 29,3 мм.

Перед снятием крышки со стороны контактных колец снимите щетки вместе со щеткодержателем во избежание поломок щеток.

Посезонная регулировка проводится следующим образом:

Їесли наружная температура установилась устойчиво на уровне 0°С и выше, ППР (переключатель посезонной регулировки) должен находиться в положении ЛЕТО (Л) - левое крайнее положение контактного винта ППР, винт вывернут;

Їесли наружная температура установилась устойчиво на уровне 0°С и ниже, ППР должен находиться в положении ЗИМА (3) - правое крайнее положение винта ППР, винт ввернут.
