Курсовая работа (т): Разработка месторождения: комплекс работ по извлечению нефтяного флюида из пласта-коллектора

Разработка месторождения: комплекс работ по извлечению нефтяного флюида из пласта-коллектора

ВВЕДЕНИЕ

Разработка месторождения - комплекс работ по извлечению нефтяного флюида из пласта-коллектора.

Изначально выработка недр осуществлялась путем нерегулируемой разработки на естественных режимах. По мнению автора [1], как отдельная наука, РНГМ начала возникать в 30-х гг. ХХ в., когда в ведущих НИИ мира для изучения нефтяных пластов стали применять методы математического моделирования; стал систематизироваться и использоваться весь накопленный запас знаний о физике и химии пласта, процессах подземной фильтрации и извлечения флюидов.

Разработка нефтяных месторождений как наука достаточно активно развивается и по сей день. Приоритетными направлениями в ней стали новые технологии извлечения нефти из недр, новые методов геологического, геофизического и гидродинамического изучения пласта, внутрипластовых процессов, управление разработкой месторождений, использование совершенных методов планирования разведки и разработки месторождений, развитие методов детального учета строения пластов и характера протекающих в них процессов на основе компьютерного моделирования.

Система разработки нефтяного месторождения - совокупность взаимосвязанных инженерных решений, определяющих объекты разработки; последовательность и темп их разбуривания и обустройства; наличие воздействия на пласты с целью извлечения из них нефти и газа; число, соотношение и расположение нагнетательных и добывающих скважин; число резервных скважин, управление разработкой месторождения, охрану недр и окружающей среды.

Объект разработки - искусственно выделенное в пределах разрабатываемого месторождения геологическое образование (пласт, массив, структура, совокупность пластов), содержащее промышленные запасы углеводородов извлечение из недр которых осуществляется с помощью определенной группы скважин.

На выделение объектов разработки влияют следующие факторы:

Геолого-физические свойства пород коллекторов нефти и газа

Физико-химические свойства нефти и газа

Фазовое состояние углеводородов и режим пласта

Условия управления процессом разработки нефтяных месторождений

Техника и технология эксплуатации скважин

В данной работе мы рассматриваем систему разработки с воздействием на пласт законтурным заводнением при однорядной схеме расположения скважин (рисунок 1) .

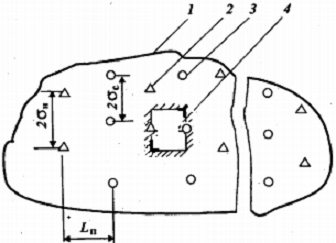

- контур нефтеносности; 2 - нагнетательная скважина; 3 - добывающая скважина; 4 - элемент однорядной системы разработки

Рисунок 1 - Схема расположения скважин при однорядной системе разработки.

Тенденция в развитии методик расчетов технологических показателей состоит в максимальном приближении математических моделей к реальным условиям месторождений (различие вязкостей, многофазность движения, неоднородность пласта и др.).

Цель проекта - расчет технических показателей разработки однородного пласта с использованием модели непоршневого вытеснения нефти водой.

1. ОСНОВЫ ТЕОРИИ ПОРШНЕВОГО И НЕПОРШНЕВОГО ВЫТЕСНЕНИЯ

Согласно источнику, водонапорный режим вытеснения нефти водой - основной в практике разработки нефтяных месторождений. Тенденция в развитии методик расчетов технологических показателей состоит в максимальном приближении математических моделей к реальным условиям месторождений (различие вязкостей, многофазность движения, неоднородность пласта и др.).

.1 Поршневое вытеснение

Автор пишет, что поршневое вытеснение нефти- это идеальный случай вытеснения нефти, когда в пласте между нефтью и водой образуется четкая граница раздела, впереди которой движется только нефть, а позади - только вода, т. е. текущий ВНК совпадает с фронтом вытеснения.

В ряде случаев получают показатели, близкие к реальным, при расчете разработки нефтяных месторождений с помощью модели, состоящей из моделей процесса поршневого вытеснения нефти водой и слоистого пласта.

Итак, на пласт создается постоянный перепад давления. Постоянные давления соответственно на контуре пласта и на галерее (остальные поверхности непроницаемые). Жидкости считаются несжимаемыми, взаимно нерастворимыми и химически не реагирующими одна с другой и с пористой средой. Полагается, что плоскость контакта нефти и воды вертикальная. Это справедливо для случая либо предельно анизотропного пласта (проницаемость в вертикальном направлении равна нулю), либо равной плотности нефти и воды. Различны только вязкости нефти и воды.В пласте выделяются водяная, заводненная и нефтяная зоны. В первых двух движется вода, а в третьей - нефть. До начала вытеснения насыщенность неподвижной связанной водой в нефтяной зоне составляетSCB. В заводненной зоне остаточная нефтенасыщенность остается постоянной и равной S0H, а связанная вода неподвижна и смешивается с закачиваемой водой (Рисунок 2).

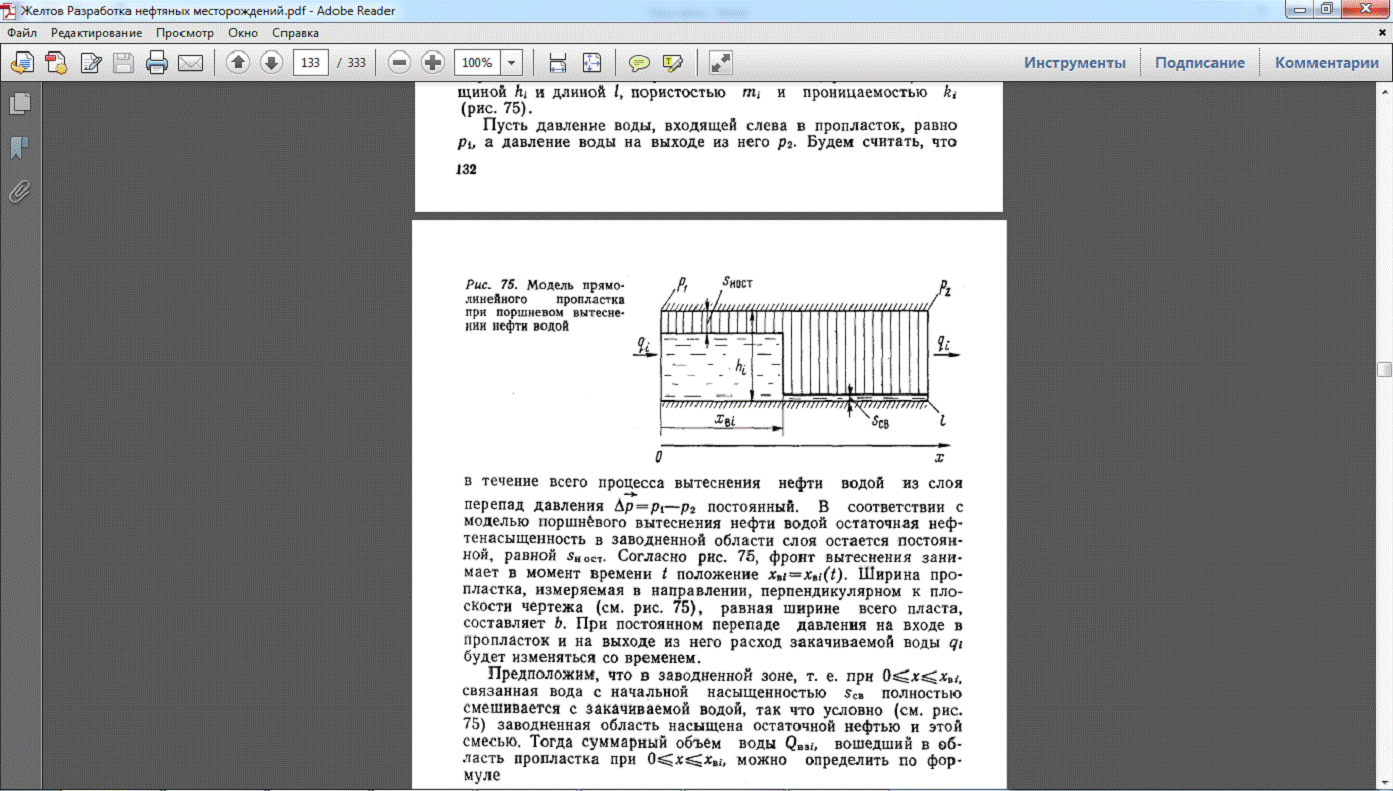

Рисунок 2 - Модель прямолинейного пропластка при поршневом вытеснении.

Скорость фильтрации и расход изменяются с перемещением ВНК, т. е. во времени. Следовательно, несмотря на постоянство перепада давления движение жидкости неустановившееся.

Положение ВНК не параллельно галерее (искривлено). Чем больше длина ВНК, тем больше v и q. Значит, в тех сечениях, где длина больше или граница раздела ближе к галерее, будет происходить опережающее перемещение ВНК и дальнейшее искривление линии раздела. Отсюда приходим к выводу, что если на границе раздела образовался «язык обводнения», то в дальнейшем он не только не исчезает, но еще больше вытягивается, продвигаясь с большей скоростью. Искривленное, вернее горизонтальное положение ВНК по отношению к галерее, отмечается в наклонных пластах, что приводит к более быстрому обводнению галереи по подошве пласта. В реальных условиях неизбежны возмущения на границе раздела (например, изменение проницаемости) и образование «языков обводнения», т. е. проявляется вязкостная неустойчивость вытеснения. Если движение образовавшихся «языков обводнения» замедляется, то такое перемещение границы раздела называют устойчивым.

Поскольку движение жидкостей неустановившееся, то это вызывает изменение давления в разных точках пласта. В случае сжимаемых жидкостей такое перераспределение давления приводит к изменению скоростей движения.

Время перераспределения давления за счет сжимаемости жидкостей существенно меньше, чем время вытеснения, поэтому влиянием сжимаемости на процесс вытеснения можно пренебречь.

.2 Непоршневое вытеснение

Модель непоршневого вытеснения нефти была создана американскими учеными Баклеем и Левереттом для учета добычи обводненной продукции, как утверждает автор [2].

Непоршневое вытеснение нефти- это вытеснение, при котором за его фронтом движутся вытесняющий и вытесняемый флюиды, т. е. за фронтом вытеснения происходит многофазная фильтрация.

Многофазная фильтрация с учетом всех влияющих факторов представляет собой весьма сложную задачу. Приближенную математическую модель совместной трехфазной фильтрации нефти, газа и воды предложили М. Маскет и М. Мерее (1936г.), которые считают[2] , что углеводороды представлены жидкой и газовой фазами, переход между ними подчиняется линейному закону Генри, движение изотермическое, а капиллярными силами можно пренебречь. Модель двухфазной фильтрации без учета капиллярных сил рассматривали С. Баклей и М. Леверетт (1942 г.). В 1953 г. Л. Рапопорт и В. Лис предложили модель двухфазной фильтрации с учетом капиллярных сил.

Согласно наиболее простой модели Баклея- Левереттапо данным источника [2] непоршневое вытеснение описывается уравнением доли вытесняющей жидкости (воды) в потоке и уравнением скорости перемещения плоскости с постоянной насыщенностью.

Теория непоршневого вытеснения нефти основана на зависимости проницаемости породы для движущихся фаз от насыщенности порового пространства той или иной фазой.

По модели НВН перед фронтом вытеснения движется только нефть, позади него - одновременно нефть и вода со скоростями, пропорциональными соответствующим фазовым проницаемостям. Причем по мере продвижения фронта вытеснения скорости изменяются не только в зависимости от насыщенности в пласте, но и во времени. В момент подхода фронта к скважине происходит мгновенное обводнение до некоторого значения, соответствующего скачку нефтенасыщенности на фронте, а затем обводненность медленно нарастает (рисунок 3). Расчет модели непоршневого вытеснения идет по заданным зависимостям относительных проницаемостей.

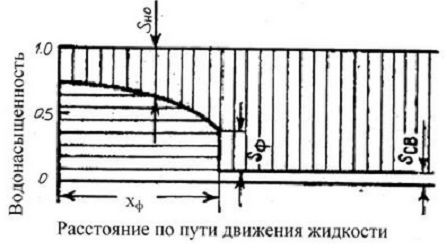

Хф - фронт вытеснения; Sсв - начальная водонасыщенность; Sф - водонасыщенность на фронте; Sно - нефтенасыщенность за водный период

Рисунок 3 - Модель непоршневого вытеснения

2. МЕТОД ЭКВИВАЛЕНТНЫХ ФИЛЬТРАЦИОННЫХ СОПРОТИВЛЕНИЙ

Метод эквивалентных фильтрационных сопротивлений - основной аналитический метод определения количественной связи между дебитами скважин и давлениями на их забоях и на контуре питания пласта (нагнетания воды) в условиях жесткого водонапорного режима. Сущность метода состоит в замене полного фильтрационного сопротивления эквивалентными (равнозначными) последовательными или параллельными фильтрационными сопротивлениями простейших (прямолинейно-параллельных, плоскорадиальных) потоков.

При решении задачи таким методом фильтрационные сопротивления в пласте с системой скважин делятся на:

внутренние, существующие вблизи скважин когда фронт вытеснения занимает положение

внешние, возникающие при движении нефти и воды между рядами нагнетательных и добывающих скважин, то есть при положении фронта вытеснения

Наглядно эта ситуация представлена на рисунке 4.

- фронт вытеснения; 2 - контур вытеснения скважин;3 - добывающая скважина; 4 - нагнетательная скважина;  - расстояние от оси нагнетательной скважины до фронта вытеснения, м;  - расстояние между нагнетательной и добывающей скважинами, м; σ/π - радиус контура вытеснения скважины, м.

Рисунок 4 - Модель эквивалентных фильтрационных сопротивлений

Расход воды , закачиваемой в одну нагнетательную скважину будет равен:

Общий расход воды в нагнетательной скважине .Будем считать, что в сторону добывающих скважин поступает расход воды .Тогда можно записать формулу для общего расхода воды так:

Фильтрация воды от ряда нагнетательных скважин до фронта вытеснения нефти водой, отстоящего на расстоянии , описывается законом Дарси:

На участке вытеснения между рядом добывающих и нагнетательных скважин:

.(4)

Дебит на добывающей скважине будет равен:

(5)

. РАСЧЕТНАЯ ЧАСТЬ

.1 Расчёт технологических показателей разработки однородного пласта с использованием модели непоршневого вытеснения

Исходные данные:

Нефтяное месторождение площадью нефтеносности s=6000 га решено разрабатывать с использованием заводнения при однорядной схеме расположения скважин. Элемент однорядной схемы, содержащий 1 скважину (1/2 добывающей и нагнетательной), имеет ширину b = 500м., длину l = 600м.

Месторождение вводится в разработку за 4 года. Разрабатываемый пласт месторождения имеет следующие параметры: толщина пласта h=18,пористость m=0,2, насыщенность связанной водой Sсв=0,12, вязкость нефти в пластовых условиях µн=1 мПа∙с, вязкость воды µв = 1 мПа∙с.

Пласт сравнительно однородный. Установлено, что вытеснение нефти водой происходит непоршневым способом. Дана зависимость относительных проницаемостей для нефти и воды. Относительные проницаемости для нефти и воды kн(s) и kв(s), зависящие от водонасыщенности S, выражаются следующими формулами:

где  - значение водонасыщенности, при котором фазовая проницаемость нефти равно нулю,

 - точка смачивания.

При этом S* =0,85,S1 = 0,6. В пласт с линии нагнетания х = 0 закачивается вода с расходом 150 м3/сут. Коэффициент охвата пласта заводнением η2=0,8.

Требуется найти: изменение во времени добычи нефти, воды, обводненности продукции и текущей нефтеотдачи для элемента системы разработки и для месторождения в целомдля непоршневого вытеснения.

Определение численных значений коэффициентов а и b, входящих в приведенные зависимости kн(s) и kв(s).

Исходя из задания, видим, что относительные проницаемости для нефти и воды, зависящие от водонасыщенности, будут иметь вид формул (4) и (5). Найдем значения коэффициентов  и . Значение  найдем из условия, что :

Подставим численные значения:

При приравняем первую и вторую часть формулы (5) и выразим :

Подставляя численные значения, получим :

Теперь рассчитаем относительные проницаемости для нефти и водыот водонасыщенности по формулам (4) и (5).

Зададимся значениями S от Sсв до 1. Например, для :

Сведем рассчитанные значения в таблицу 1 и построим график относительных фазовых проницаемостей(ОФП) (рисунок 5).

Рисунок 5 - График относительных фазовых проницаемостей

Вычисление значений функций f(s) и построение графика функции

В соответствии с теорией фильтрации неоднородных жидкостей, распределение водонасыщенности в пласте при 0≤X≤Xв находят по функции Баклея-Леверетта. Она представлена Л. П. Дейком в источнике [1] и определяется следующим соотношением:

Таблица 1 - Значения ОФП для нефти и воды.
