Материал: Расчет параметров пассивных четырёхполюсников

0,36р

p₁ = 0 p₂ = -2325,58

Подставим все найденные значения в формулу переходной характеристики

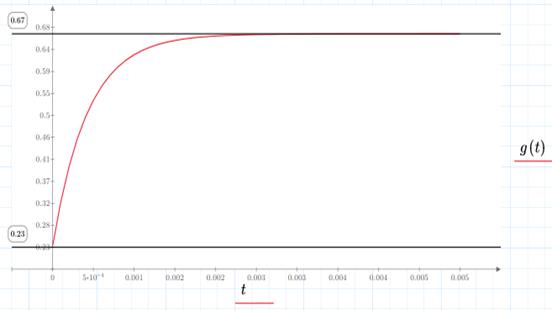

Рис. 9.2 График переходной характеристики

Проверка:

При t = 0:

Рис. 9.3 Эквивалентная схема четырехполюсника в первый момент времени после коммутации

При t = :

Рис. 9.4 Эквивалентная схема четырехполюсника через бесконечно большой период времени после коммутации

Импульсная характеристика:

Рис. 9.5График импульсной характеристики

1000

Рассчитать реакцию цепи в виде напряжения на емкости при подаче на вход единичного скачка напряжения

Найдем полное сопротивление четырехполюсника (10.1)

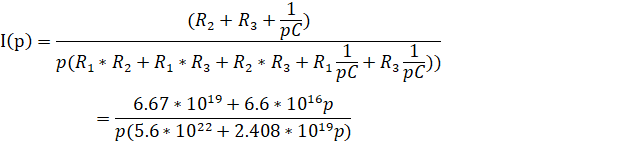

Используя движение токов и напряжения получим (10.2)

Сопротивление на емкости (10.3)

Напряжение на емкости (10.4)

Найдем полюсы и нули:

p₁ = 0 p₂ = -793.65 p₃ =-2325.58

Найдем зависимость функции реакции от времени

Рис. 15 График функции реакции

Проверка:

При t = 0 X_С = ?, получаем

При t = X_С = , получаем:

Рис. 16 Схема четырехполюсника в начальный момент времени t = 0

Рис. 17 Схема четырехполюсника в бесконечный момент времени t =

Заключение

В данном курсовом проектировании был проанализирован четырехполюсник. Были найдены А - параметры, определены характеристические сопротивления и постоянная передачи одного и двух каскадно соединенных четырёхполюсников, построены графики АЧХ и ФЧХ, определена переходная и импульсная характеристики четырехполюсника разными методами. Сделаны все возможные проверки.

Все пункты задания курсового проектирования выполнены.
