Материал: Проектирование электропривода промышленных механизмов. Фролов Ю.М
-диапазон частот двигателя: от 0 до 650 Гц;
-диапазон напряжения двигателя: от 0 В до сетевого напряжения питания;
-почти синусоидальные токи двигателя;
-повышение КПД двигателя;
-бесшумная работа двигателя при использовании высокой частоты переключения
до 1 6 кГц;
- преобразователь защищен как от коротких замыканий так и от замыканий на землю.
Все преобразователи MICROMASTER и MICROMASTER Vector также могут быть подключены непосредственно к подходящему источнику постоянного (DC) напряжения, используя предусмотренные клеммы подключения DC звена.
Преобразователь частоты MICROMASTER 420
Преобразователь частоты (ПЧ) MICROMASTER 420 может использоваться для решения многочисленных задач, требующих применения приводов с изменяемыми скоростями вращения. Он представляет собой идеально оптимизированный по цене частотный преобразователь. Он особенно отличается благодаря высокой производительности и комфортабельному использованию. MICROMASTER 420 имеет модульную конструкцию. Преобразователю MICROMASTER 420 присвоен знак
соответствия нормам электромагнитной совместимости и правилам для низкого напряжения.

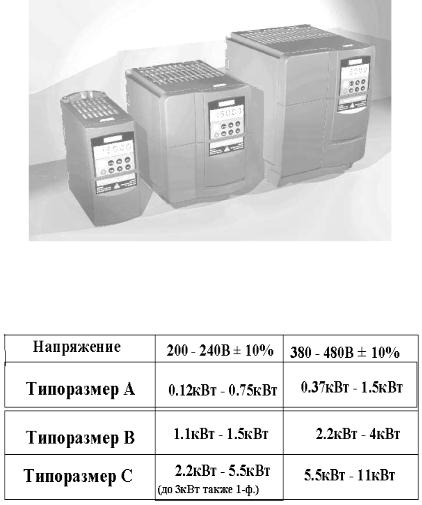

Внешний вид преобразователя приведен на рис. 8.4.
Рис. 8.4
Типоразмеры даны в табл. 8.2.
Таблица 8.2
Функциональная схема преобразователя частоты приведена на рис. 8.х и состоит из следующих основных частей:
- звена постоянного тока; -силового трехфазного импульсного инвертора; -системы управления.

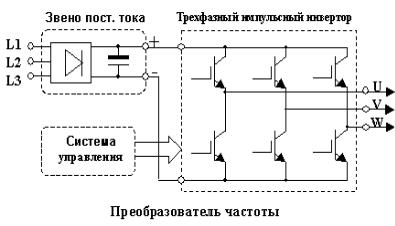

Рис. 8.5. Функциональная схема преобразователя
Звено постоянного тока состоит из неуправляемого выпрямителя и фильтра. Переменное напряжение питающей сети преобразуется в нем в напряжение постоянного тока.
Силовой трехфазный импульсный инвертор состоит из шести транзисторных ключей, соединенных по схеме, приведенной на рис. 8.х. Каждая обмотка двигателя подсоединяется через соответствующий ключ к положительному и отрицательному полюсу звена постоянного тока.
Технические данные преобразователей частоты приведены в табл. 8.3.
Таблица 8.3
Продолжение табл. 8.3
Время разгона/замедления |
От 0 до 650 сек. |
|
Коэффициент мощности |
≥ 0,7 |
|
КПД преобразователя |
96% … 97% |
|
Перегрузочная |
1,5 расчѐтный выходной ток в |
|
способность |
теч. 60 сек (всего 300 сек). |
|
Пусковой ток |
не выше расчѐтного входного |
|
тока |
||
|
||
Метод управления |
линейная зависимость U/f; |
|
квадратичная зависимость U/ |
||
|
||
Частота импульсов |
2 kHz… 16 kHz (ступенями по 2 |
|
kHz) |
||
|
||
Число фиксированных |
7, параметрируемые |
|
частот |
||
|
||
Частоты |
4, параметрируемые |
|
диафрагмирования |
||
|
||
Дискретность задания |
0,01 Hz цифровое с панели |
|
|
оператора; 0,01 Hz с компьютера |
|
|
10 бит аналоговое представление |
|
|
3 параметрируемые, |
|
Цифровые входы |
потенциально развязанные; |
|
|
переключаемые PNP/NPN |
|
|
1 для задания или вход PI (0 … 10 |
|
|
V, масштабируемый или |
|
Аналоговый вход |
используемый в качестве 4-го |
|
|
цифрового входа) |
|
|
1, программируемый DC 30 V/5 A |
|
Релейный выход |
(омическая нагрузка), AC 250 V/2 |
|
|
A (индуктивная нагрузка) |
|
Аналоговый выход |
1, параметрируемый (0 … 20 mA) |
|
Последовательный |
RS-232 |
|
интерфейс |
||
|
||
|
Продолжение табл. 8.3 |
