- простота ввода привода в эксплуатацию благодаря наличию автоматической подстройки преобразователя к характеристикам двигателя; удобство настройки и обслуживания, чему способствует наличие пульта с панелью управления и графическим терминалом /8/.

Частотно-регулируемый электропривод на базе преобразователя Altivar благодаря мощной аппаратной и программной поддержке обеспечивает широкие возможности по реализации управляющих функций.

К основным функциональным возможностям преобразователя Altivar относятся: выбор закона управления U/f, компенсация скольжения, поддержка напряжения и стабилизация магнитного потока (IR – компенсация).

Выбор закона управления U/f оказывает решающее влияние на характеристики момента и мощности электродвигателя. ПЧ позволяет задавать требуемую зависимость выходного напряжения от частоты в аналитической или табличной форме с последующей линейной интерполяцией в реальном времени. Наиболее часто используются зависимости линейная (для момента нагрузки, не зависящего от скорости) и квадратичная (для вентиляторной характеристики механизма).

ПЧ предоставляет две возможности управления двигателем выше его номинальной частоты: с постоянным (номинальным) напряжением на статоре и с напряжением, увеличивающимся пропорционально частоте.

Компенсацией скольжения называется поддержание постоянной скорости вращения электродвигателя в соответствии с заданным значением независимо от нагрузки путем автоматической коррекции частоты. Преобразователь компенсирует скольжение путем увеличения частоты на величину Δf, пропорциональную частоте скольжения. При переменном моменте нагрузки эта функция не используется.

Поддержка напряжения означает непропорциональное частоте увеличение выходного напряжения ПЧ в диапазоне ниже номинальной частоты с целью увеличения пускового момента. Величина поддержки Uп на нижних частотах обычно регулируется в пределах от 0 до 30% от

Uн.

IR-компенсация означает автоматическое увеличение выходного напряжения ПЧ, зависящее от тока нагрузки. В отличие от функции поддержки напряжения, которая действует главным образом на низких частотах при ненагруженном двигателе, эта управляющая функция эффективна только под нагрузкой.

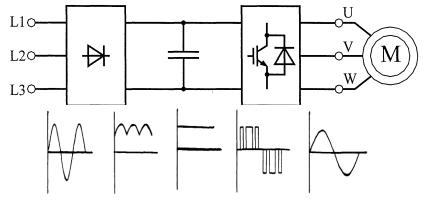

Функциональная схема преобразователя частоты Altivar предоставлена на рис. 8.3.

Выпрямитель Промежуточное Инвертор звено постоян-

ного тока

Рис. 8.3. Функциональная схема преобразователя частоты

В качестве примера в табл. 8.1 приведены технические данные преобразователя частоты Altivar типа АTV – 66 /8/.

Преобразователи частоты фирмы SIEMENS:

- MICROMASTER - частотный преобразователь от 120 Вт до

11кВт;

-MICROMASTER Vector - преобразователь с векторным регулированием без датчика обратной связи (120 Вт - 7,5 кВт)

для процессов с повышенными требованиями к динамике и высоким пусковым моментом;

-MIDIMASTER Vector - Векторное регулирование без датчика обратной связи до 75 кВт (90 кВт для вентиляторного момента);

-MICROMASTER Eco - преобразователь для применения в сфере вентиляции, акклиматизации и привода насосов (HLK)

(0.75 - 315 кВт);

-COMBIMASTER - этот вид накладного преобразователя, совместим со многими типами двигателей до 7,5 кВт.

Программные продукты

Mastersave (mastersave2.zip 351550 bytes)

Программа позволяет рассчитать энергосбережение в сфере отопления, вентиляции, водоснабжения и кондиционирования при применении преобразователей серии Micromaster, а также срок окупаемости преобразователей.

Для инсталляции скопируйте Mastersave2.zip на жесткий диск и запустите Msa16.exe.

MICROMASTER Selector Programme – версия 28-7-99 (msp intranet.exe 3740655 байт)

Программа выбирает заказные номера преобразователей

MICROMASTER, MICROMASTER Vector, MIDIMASTER Vector, MICROMASTER Eco и MIDIMASTER Eco и комплектующих к ним

(дроссели, фильтры, тормозные резисторы и т.д.) . Содержит пояснения и дополнительную техническую информацию (габариты, чертежи, список параметров и т.д.). Язык работы с программой – английский или немецкий.

Для инсталляции программы запустите файл MSP Int-ranet.exe. При этом три файла разархивируются в текущую директорию. Для инсталляции программы запустите setup.exe. Программа работает с Acrobat reader, в случае потребности Acrobat reader загрузите по адресу http://www.adobe.com.

MICROMASTER Selector Programme –

для преобразователей ММ420

Программа выбирает заказные номера преобразователей MICROMASTER 420 и комплектующих к ним (дроссели, фильтры, тормозные резисторы и т.д.) . Содержит пояснения и дополнительную техническую информацию (габариты, чертежи, список параметров и т.д.). Язык работы с программой – английский, немецкий и др. Для запуска программы запустите файл MМ420 Selector.exe.

Программа SIMOVIS – версия 5.4 / Drive Monitor

Программа позволяет управлять преобразователями

MICROMASTER, MICROMASTER Vector, MICROMASTER 420, MIDIMASTER Vector, MICROMASTER Eco и MIDI-MASTER Eco с

помощью компьютера. Так же позволяет изменять и настраивать все параметры преобразователей. Для инсталляции программы запустите Setup.exe, укажите язык пользователя и директорию куда необходимо проинсталлировать программу.

Программа STARTER Ver. 2.0

Программа для обучения и управления преобразователями ММ4хх. Позволяет управлять преобразователями ММ410 1.хх, ММ420,

ММ440 1.хх, ММ440 2.хх.

8.3. Преобразователи MICROMASTER, MICROMASTER

Vector и MIDIMASTER Vector

Общая характеристика

MICROMASTER, MICROMASTER Vector и MIDIMASTERVector составляют cемейство преобразователей, которые были разработаны для непосредственного подключения к сетевому источнику питания. Эти преобразователи содержат в своем корпусе все

компоненты, требуемые для их работы. В зависимости от сетевого напряжения, выходной мощности и уровня требований к функциональным возможностям, ряд состоит из трех вариантов: MICROMASTER, MICROMASTER Vector и MIDIMASTER Vector.

MICROMASTER предлагается как наиболее выгодный по стоимости преобразователь для простых применений. MICROMASTER включают три типоразмера со степенью защиты IP20.

MICROMASTER Vector по форме и установке идентичны MICROMASTER, однако их функциональные возможности и динамические характеристики много выше благодаря безсенсорному векторному управлению, дополнительным входам /выходам и более интеллектуальным силовым модулям, для того чтобы справиться с дополнительными перегрузочными требованиями.

MIDIMASTER Vector имеет идентичные особенности с MICROMASTER Vector, но с расширенным диапазоном мощностей до 75 кВт (90кВт для нагрузок вентиляторного типа ). В стандартном исполнении степень защиты IP2, однако, возможна IP56. Все преобразователи содержат полностью интегрированные силовые модули, установленные на высоко эффективных теплоотводах, охлаждаемых программно управляемыми вентиляторами. Рассеяние тепла таково, что не требуется уменьшение номинальной мощности для окружающих температур до

50°C (40°C для MIDIMASTER Vector).

Все преобразователи состоят из неуправляемого входного выпрямителя, конденсатора в звене постоянного напряжения и инвертора, использующего самое последнее поколение IGBT с низкими потерями в сочетании с полностью оптимизированной PWM (Pulsed Width Modulation –Широтно Импульсная Модуляция) формой волны, и дает следующие преимущества:

- низкие потери в преобразователе и двигателе;
