Материал: Проектирование электропривода промышленных механизмов. Фролов Ю.М

При питании от промышленной сети возможны помехи, которые создаются различными промышленными установками, как это показано на рис. 8.10.

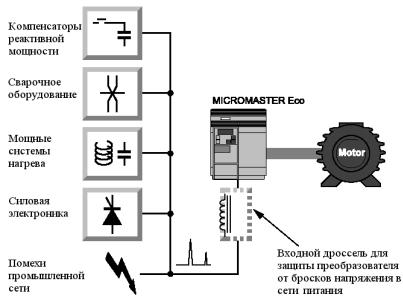

Рис. 8.10. Сеть питания преобразователя

Преобразователь частоты типа MICROMASTER 440

Может использоваться для решения многочисленных задач, требующих применения приводов с большим диапазоном регулирования. Его гибкость обеспечивает широкий спектр применений. Более всего он подходит для использования на кранах, в складских помещениях, в пищевой промышленности, в производстве по разливу напитков, в упаковочной и текстильной промышленности. Он особенно отличается высокой производительностью и удобством в использовании.

Преобразователю MICROMASTER 440 присвоен знак присвоен знак соответствия нормам электромагнитной совместимости и правилам для низкого напряжения.

Преобразователь MICROMASTER 440 имеет:

модульное исполнение;

компактный корпус благодаря высокой удельной мощности;

вставляемую панель оператора; управляющую клеммную колодку без винтов; новейшую технологию IGBT;

цифровое микропроцессорное управления; высококачественное векторное управление;

прямое управление потоком (FCC) для наилучших динамических характеристик и оптимального управления двигателем;

U/f – управление линейное;

U/f – управление квадратичное; параметрируемую кривую зависимость U/f;

управление моментом (постоянный момент, СТ; переменный момент, VT);

режим низкого потребления энергии; компенсацияю скольжения;

автоматический повторный запуск при пропадании сети или нарушениях режима.

высококачественный PID контроллер (с автонастройкой) для простого управления производственными процессами;

параметрируемое время разгона и торможения в пределах 0 …. 650 секунд;

сглаживания кривой спуска;

быстродействующее токоограничение (FCL) для безаварийной работы;

быстродействующий, репродуцируемый опрос цифровых входов;

точный ввод заданного значения благодаря 10 – битному аналоговому входу;

комбинированный тормоз для контролируемого быстрого останова;

4 частоты пропускания против резонанса; встроенный тормозной резистор.

шесть свободно параметрируемых, потенциально развязанных цифровых входа;

два аналоговых входа (от 0 до 10 V, 0 mA до 20 mА), могут по выбору быть использованы в качестве 7 – го и 8 – го цифрового входа;

два параметрируемых аналоговых выхода (0 mA до

20 mА);

три параметрируемых выхода (DC 30V/5A, омическая нагрузка, AC 250V/2A, индуктивная нагрузка);

бесшумную работа двигателя благодаря высокой частоте импульсов;

защиту двигателя и преобразователя. фильтр ЕМС класса А/В; дроссель коммутации; выходной дроссель; защитный кожух;

базовая панель оператора для параметрирования преобразователя;

модуль коммуникаций (PROFIBUS-DP);

модули связи с персональным компьютером (РС); монтажный комплект для встройки панели

оператора в дверь шкафа управления;

РС – программа запуска в эксплуатацию в среде

Windows 95/98 и NT/2000.

Защитные параметры:

перегрузочная способность 50% от расчетного выходного тока в течение 60 секунд каждые 5 минут и 100% в течение 3 секунд каждые 5 минут;

защита от перенапряжения и пониженного

напряжения;

защита от перегрева преобразователя;

защита двигателя при помощи подключения терморезистора через цифровой вход;

защитное заземление; защита от короткого замыкания;

тепловая защита двигателя i2 t; защита от блокировки двигателя; защита от изменения параметров; защита от опрокидования.

Технические данные:

сетевое напряжение АС 380 В … 480 В 10%; постоянный момент, СТ: 0,37 кВт … 75 кВт; переменный момент, VT: 0,55 кВт … 90 кВт;

частота сети 47 Гц … 63 Гц; выходная частота 0 Гц … 650 Гц; коэффициент мощности 0,7; КПД преобразователя 96% … 97%;

перегрузочная способность 1,5 х расчетный выходной ток в течении 60 секунд (каждые 300 секунд), 2 х расчетный выходной ток в течении 3 секунд (каждые 300 секунд);

пусковой ток не выше расчетного входного тока; метод управления: векторное управление, управление

моментом, линейная зависимость U/f; квадратичная зависимость U/f, программируемая зависимость U/f, прямое управление потоком (FCC), режим энергоснабжения;

частота импульсов 2 kНz … 16 kHz (ступенями по 2

kHz);

число фиксированных частот 15, параметрируемые; частоты диафрагмирования 4, параметрируемые; дискретность задания 0,01 Нz цифровое с панели

оператора;

цифровые входы 6 параметрируемые, потенциально развязанные; переключаемые PNP/NPN;

аналоговые входы 2, вход 0 … 10 V и 0 … 20 mA; вход

0 … 10 V и 0 … 20 mA и –10 V … +10 V;

релейный выход 3, программируемых DC 30 V/5 A (омическая нагрузка), АС 250 V/2 A (индуктивная нагрузка);

аналоговый выход 2, параметрируемый (0/4 … 20 mA); последовательный интерфейс RS – 485, в качестве

принадлежности RS – 232;

электромагнитная совместимость ЭМС – фильтр по EN 55 011 в качестве принадлежности, класс А или класс В; преобразователь со встроенным фильтром класса А;

торможение постоянным током, комбинированное торможение, динамическое торможение;

степень защиты IP 20;

рабочая температура: СТ –100С … +500С; VT –100С …

+400С;

температура хранения - 400С … +700С; относительная влажность 95%; высотная характеристика до 1000 м над уровнем моря

без понижения мощности; функции защиты по: пониженному напряжению;

перенапряжению; перегрузке; включению на землю; короткому замыканию; блокировка двигателя; перегреву двигателя; перегреву преобразователя; защита от изменения параметров; защита от опрокидывания;

нормы: разрешение Госгортехнадзор, сертификация в России.

Функциональная блок-схема MICROMASTER 440 приведена на рис.8.11.
