Время движения кабины на каждом этаже кругового рейса можно рассчитать по формуле













t tP tT ty ,

(2.41)

где tP



V



– время разгона, с;























aMAX







tT

tT 1 tT 2



tT 3 - время торможения, с;



где

tT1



V



VПОС



– время перехода с номинальной





aMAX

















скорости на посадочную, посадочную скорость VПОС определяют по рис. 2.13 в зависимости от заданной точности остановки лифта;

tT 2 – время подхода к этажу на посадочной скорости,



tT 3





VПОС





– время торможения от Vпос

до







aMAX





























полной остановки,















t y



n2 n1





ЭТ



SPT

время движения

на













V

































установившейся скорости, с,





где n1, n2 – порядковые номера этажей;





ЭТ – межэтажное расстояние, м;





SPT



SP

ST 1

ST 2



ST 3

- путь, проходимый

кабиной при разгоне и торможении, м;



где

S

P

0.5

a

MAX

t

2

- путь разгона, м;

















P











S





0.5 a

MAX

t

2

- путь торможения от V до



T1











T1









Vпос, м;

ST 2 VПОС tT 2 2 - путь подхода к этажу на посадочной скорости, м;

ST 3 0.5 aMAX tT 32 - путь торможения от Vпос до остановки, м.

Рассчитаем время движения для отдельных этапов цикла работы лифта. По выполненным ранее расчетам при посадочном этаже n= 7, числе вероятных остановок на спуске NCB и на подъеме NПВ круговой рейс лифта (условно) будет состоять из спуска с седьмого этажа на четвертый (t74), далее

счетвертого на первый (t41), подъема с первого на пятый (t15), затем с пятого на девятый (t59) и спуска

сдевятого на седьмой (t97). Нагрузочная диаграмма лифта приведена на рис. 2.27.

Рассчитаем эквивалентную мощность

PЭ



P 2

t

t



P 2

t



t



t



,



СП

15



59

CC



74



41



97

















4 tP

УТ

4 tT



УТ

t15 y

t59 y

t74 y



t41y t97 y



(2.42)

Рис. 2.27. График нагрузочной диаграммы лифта

В формуле (2.42) введены обозначения:



1

0

- коэффициент ухудшения















УТ





2











теплоотдачи при пуске и торможении; 0 - коэффициент ухудшения теплоотдачи при

неподвижном роторе, для двигателя закрытого исполнения с самовентиляцией 0=0,45…0,55;

t97y, t74y, t41y, t15y, t59y – время установившегося движения, с;

t97 y

t97

tP

tT ;





t74 y

t74

tP

tT ;



t41y

t41

tP

tT ;



t15 y

t15

tP

tT ;



t59 y

t59

tP

tT .

Подставим полученные значения времени и коэффициент ухудшения теплоотдачи в формулу и рассчитаем РЭ .

Если выбранный двигатель имеет номинальную мощность РН большую по сравнению с эквивалентной мощностью РЭ, то двигатель проходит по нагреву.

2. ПОДЪЕМНО-ТРАНСПОРТНЫЕ УСТРОЙСТВА

Развитие отдельных отраслей народного хозяйства во многом зависит от уровня механизации тяжелых и трудоемких работ и степени автоматизации производственных процессов. Среди всех механизмов, участвующих в производственном процессе, большая роль отводится подъемным и транспортным машинам. С их помощью перемещаются грузы в вертикальном и горизонтальном направлениях. Эти машины

являются связующим звеном между отдельными производственными объектами, механизмами и технологическими процессами. Широкое внедрение комплексной механизации и автоматизации производственных процессов, неуклонное сокращение во всех отраслях численности работников, занятых ручным трудом, особенно на вспомогательных и подсобных работах, являются одной из важных задач народного хозяйства.

Подавляющее большинство грузоподъемных машин, изготовляемых отечественной промышленностью, имеет электрический привод механизмов, поэтому эффективность действия и производительность этих машин в значительной степени зависят от качественных показателей используемого кранового электрооборудования.

2.1. Электроприводы мостовых кранов

Общие сведения

В соответствии с классификацией подъемно- транспорт-ных машин мостовые краны относятся к устройствам комбинированного перемещения грузов.

Подъемный кран это машина для захватывания, подъема и перемещения в горизонтальном направлении штучных и массовых грузов на сравнительно небольшие расстояния в пре-делах цеха или склада. Подъемные краны составляют особую группу грузоподъемных машин, характеризующуюся повторно-кратковременным режимом работы.

Мостовые подъемные краны (рис. 2.1) состоят из моста, перекрывающего весь пролет цеха, и грузовой тележки с механизмом подъема и передвижения. Мост передвигается по крановым рельсам, установленным на подкрановых балках цеховых зданий, а грузовая тележка – по рельсам моста крана.

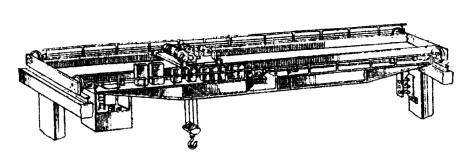

Рис. 2.1. Внешний вид мостового крана

Стальная конструкция крана опирается на ходовые тележки и с помощью механизма передвижения может перемещаться по подкрановым путям. Вдоль моста проложены рельсы, по которым перемещается тележка с установленными на ней механизмом передвижения и подъемной лебедкой, осуществляющей подъем и спуск грузов. Таким образом, основными механизмами мостового крана являются механизм передвижения моста, механизм перемещения тележки и подъемная лебедка, которые снабжаются индивидуальным электроприводом (ЭП).

Краны этого типа обслуживают всю площадь цеха или склада и могут перемещать грузы в любом направлении соответственно технологическому процессу. Питание моста и тележки крана электроэнергией производится от токоподводящих троллеев. Управление осуществляется с помощью контроллеров и командоконтроллеров из кабины, размещенной на мосту или раме грузовой тележки /14/.

Массовость применения и весьма тяжелые условия работы электроприводов крановых механизмов определяют весьма жесткие требования в отношении простоты их эксплуатации и высокой надежности работы. Поэтому при проектировании крановых электроприводов стремятся к использованию максимально простых систем электропривода и их схем управления. Главным технологическим требованием, влияющим на выбор системы электропривода, является требование регулирования скорости. Требуемый диапазон регулирования скорости D определяется отношением рабочей скорости к минимальной, необходимой по условиям работы. Минимальная скорость для механизмов подъема ограничивается условиями точной установки груза в назначенное место без недопустимого толчка. Условия посадки грузов и необходимая точность их позиционирования определяются назначением крана. Для монтажных кранов, выполняющих точные операции, для кранов, транспортирующих хрупкие детали, и в других аналогичных случаях требуется при прочих равных условиях меньшее значение скорости, чем для кранов универсального назначения. Поэтому требуемый диапазон регулирования выше у специальных кранов и возрастает при увеличении рабочей скорости механизма.

Управление скоростью электропривода осуществляется при ограничениях, наложенных на ускорение, ток и момент. Рабочие скорости основных механизмов большинства кранов таковы, что при нормированных допустимых средних ускорениях суммарное время
