Материал: Проектирование цехов авиазаводов. Будник А.П., Корольков В.И

Особенности заготовительно-штамповочных цехов: большие габариты прессов и заготовок для формирования деталей; многочисленность оборудования штамповой оснастки, обтяжных пуансонов и болванок; многосортность материалов и заготовок (листы, трубы, профили); большие площади для межоперационного складирования; малая жесткость длинномеров пластин и оболочек. Эти особенности являются основой технического содержания планировок. Размещение оборудования осуществляется в соответствии с нормами технологического проектирования. Изображения вырезанных (из плотной бумаги) габаритов оборудования для выполнения планировок приведены на рис23

Рис.23 Вырезные габариты заготовительно – штамповочного оборудования

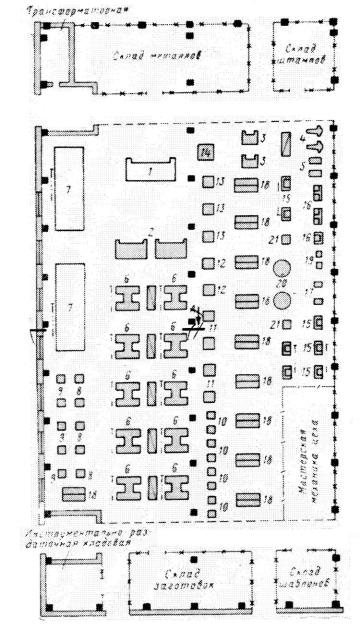

Рис.24 Типовая планировка раскройного цеха

Пояснения к рис 2.4

1,2 и 3 – ножницы листовые; 4 – ножницы роликовые; 5 – ножницы вибрационные; 6 – радиально-фрезерный сверлильный станок; 7 – копировально сверлильно-фрезерный станок; 8 и 9 – вертикальнофрезерные станки; 10,11,12,13 и 14 – кривошипные прессы; 15 – пресс для клеймения; 16 и 17 – сверлильные станки; 18 – рабочий стол; 19 – наждачное точило; 20 – пресс винтовой ручной; 21 – плита.

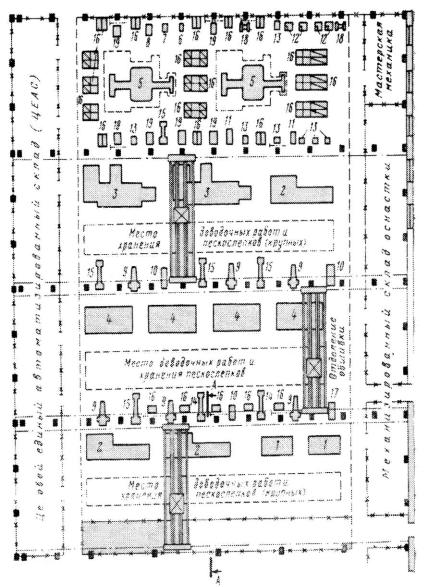

Рис.25 Типовая планировка цеха гидропрессов и обшивок
