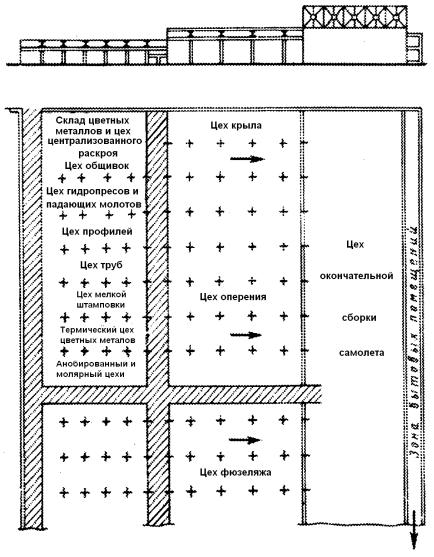

Рис.19 Компоновка заготовительно – штамповочного цеха в одном

корпусе с агрегатно - сборочными цехами и цехом окончательной сборки.

2. При втором варианте компоновки, заготовительно-штамповочные цеха располагаются в отдельном корпусе.

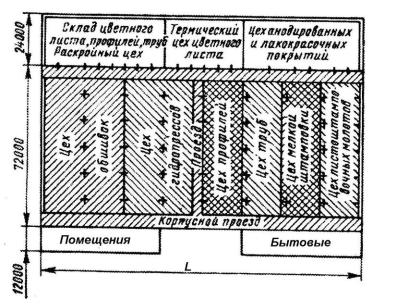

Рис.20 Схема компоновки цехов в отдельном корпусе.

В этом варианте ухудшаются производственные связи из-за отдельного расположения, нужен дополнительный транспорт и склады в агрегатных цехах. Но улучшаются условия труда т.к. снижается шум в штамповочных цехах.

3. В третьем варианте компоновки заготовительно-штамповочных цехов в нескольких корпусах цехи рассредоточены по техпроцессу. В этом случае ухудшается питание некоторых участков заготовками из центрального склада, удлиняются транспортные пути, усложняются связи, ухудшается качество из-за перевозок без консервации. Заготовительноштамповочные цехи размещаются в зданиях с сеткой 8x12м с высотой до нижнего подвеса ферм 8,4м, а участки гидропрессов, вытяжных прессов и цехи листоштамповочных молотов требуют высоты до затяжки ферм 10,8- 12,6м. Характеристика рекомендуемых сеток колон и кранового оборудования приведена в табл,20

Таблица 20

Ширина и высота пролетов и грузоподъемная сила кранового оборудования

Листоштамповочные прессы и гидропрессы располагаются в пролете 24м. С целью унификации сеток колон и высот корпусов раскройные цехи делают с сеткой колон 24x12 и высотой 10,8м.

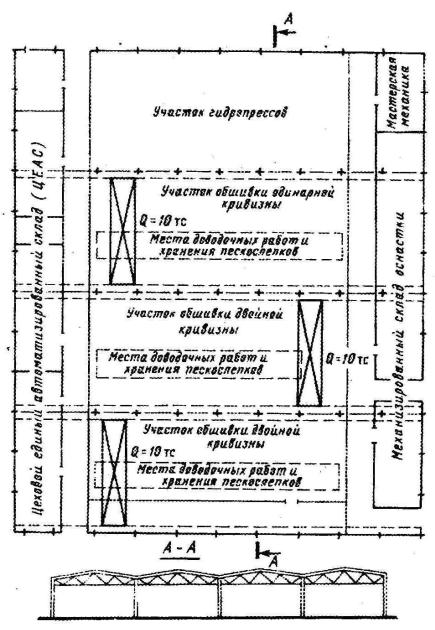

Схема компоновки гидропрессов и обшивок приведена на рис.21

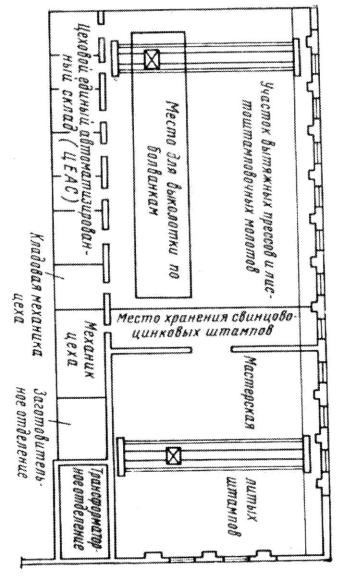

На рис. 22 Приведена компоновка вытяжных прессов и листа штамповочных молотов.

4.8. Планировка оборудования.
