мо = (0,063 - 0,0002 L + 0,0015 Т + 0,0008 L Т)

(18)

Допускаемые отклонения межосевого расстояния в поковках

не должны превышать величин, полученных по формуле (18).



Допускаемое отклонение угловых элементов поковки уг,

мин, при длине элемента L = 25-160 мм.



уг = (22,685 - 0,0157 L + 28,8 Т + 0,102 L Т)

(19)

Результат округлить с точностью до 1 минуты.



Допуск радиусов закруглений R, мм, внутренних и наруж-

ных углов поковок при радиусе закруглений R = 4-16 мм, T=1-5



R = 0,42 - 0,073 R - 0,083 Т + 0,115 R Т

(20)

Допускаемые отклонения штампованных уклонов на поковках устанавливаются в пределах 0,25 их номинальной величины.

Штамповочные уклоны не должны превышать величин, установленных в табл. 6.

На поверхностях отверстий в поковках, изготовленных на го- ризонтально-ковочных машинах, штамповочный уклон не должен превышать 30.

У изготовленных на штамповочных молотах и прессах без выталкивателей поковок, имеющих элементы в виде ребра, выступа, реборды с отношением их высоты к ширине не более 2,5, допускается штамповочный уклон до 100 на внешней поверхности и до 120 на внутренней поверхности.

Впадины и углубления в поковке, когда их оси параллельны направлению движения одной из подвижных частей штампа, а диаметр или наименьший поперечный размер не менее 30 мм, выполняют глубиной до 0,8 их диаметра или наименьшего поперечного размера – при изготовлении на молотах и прессах и до трех диаметров – при изготовлении на горизонтально-ковочных машинах.

В поковке выполняют сквозные отверстия при двухстороннем углублении, если при ее изготовлении их оси параллельны направлению движения одной из подвижных частей штампа диаметр сквозного отверстия не менее 30 мм, а толщина поковки в месте пробивки – не более диаметра пробиваемого отверстия.

Степень сложности определяют путем вычисления отноше-

ния массы (объема) Q поковки к массе (объему) QФ геометриче-

ской фигуры, в которую вписывается форма поковки. Геометриче-

41

ская фигура может быть шаром, параллелепипедом, цилиндром с перпендикулярными к его оси торцами или прямой правильной призмой (рис. 1).

При вычислении отношения QQФ принимают ту из гео-

метрических фигур, масса (объем) которой наименьший.

При определении размеров описывающей поковку геометрической фигуры допускается исходить из увеличения в 1,05 раза габаритных линейных размеров детали, определяющих положение ее обработанных поверхностей.

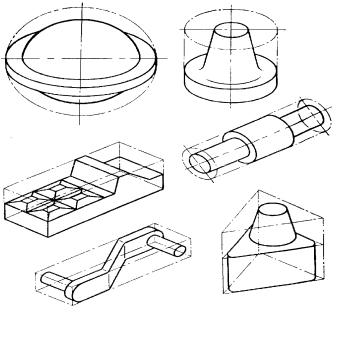

Рис. 1. Геометрические фигуры

Степеням сложности поковок соответствуют следующие численные значения отношения QQФ : С1 – свыше 0,63; С2 свыше

0,32 до 0,63 включительно; С3 свыше 0,16 до 0,32 включительно; С4 свыше 0,16.

42

D(B,L)

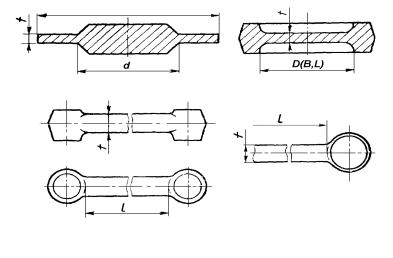

Рис. 2. Геометрические фигуры с тонкими элементами

Степень сложности С4 устанавливается для поковок с тонкими элементами, например, в виде диска, фланца, кольца (рис. 2), в том числе с пробиваемыми перемычками, а также для поковок с тонким стержневым элементом, если отношения t/D; t/L; t/(D-d); не превышают 0,20 и t не более 25 мм (где D – наибольший размер тонкого элемента, t – толщина тонкого элемента, L – длина тонкого элемента, d – диаметр элемента поковки, толщина которого превышает величину t).

Для поковок, полученных на горизонтально-ковочных машинах, допускается определять степень сложности формы в зависимости от числа переходов: С1 – не более чем при двух переходах; С2 – при трех переходах; С3 – при четырех переходах; С4 – более чем при четырех переходах или при изготовлении на двух ковочных машинах.

При холодной калибровке припуски на механическую обработку поковок Zв, мм, и полем допуска 0,5 мм и > 0,5 мм на толщину между калиброванными плоскостями площадью Пл, см2, определяют по уравнениям (21)-(23).

Zв = 0,008 Пл + 0,28,

(21)

0,5 = 0,007 Пл + 0,333,

(22)



43

>0,5 = 0,0047 Пл + 0,317.

(23)

Допускаемые отклонения принимаются равными половине поля допуска.

Результаты расчетов по формулам (21) до (23) округлить до десятых долей мм. 0,5 означает поле допуска при отношении толщины (расстояние между калиброванными плоскостями) к ширине поковки, подвергаемой калибровке, или ее элемента 0,5; а >0,5 означает поле допуска при отношении толщины (расстояние между калиброванными плоскостями) к ширине поковки, подвергаемой калибровке, или ее элемента >0,5.

При одновременной калибровке нескольких плоскостей поковки площадь поверхности, подвергаемой калибровке, определяется как их сумма. Допуски и допускаемые отклонения устанавливаются на все калиброванные элементы по наименьшей величине К.

При горячей калибровке припуски и допуски на толщину поковок могут быть увеличены до 1,5 раз. Ширина, длина и диаметр поковки или ее элементов, изменяющихся при калибровке, устанавливаются по согласованию между изготовителем и потребителем. При этом величина одностороннего увеличения размеров не должна превышать удвоенного положительного отклонения, а уменьшение – удвоенного отрицательного отклонения размера до калибровки.

Отклонения от параллельности, плоскостности и прямолинейности калиброванных плоскостей допускаются в пределах допуска размера после калибровки.





Таблица 1

Конструктивные характеристики и их обозначения [1, с. 7-8]

Кон-

Обозначение и опре-



структивная



деление конструктивных ха-

Примечание

характеристи-

рактеристик



ка поковки





1

2

3

1. Класс точ-

Т1 – 1-й класс; Т2 – 2-

Определяется

ности

й класс; Т3 – 3-й класс; Т4 –

по табл. 77



4-й класс; Т5 – 5-й класс





44















Продолжение табл. 1



1

2







3









М1 – сталь с массовой долей











углерода до 0,35 % включ. и











суммарной

массовой

долей











легирующих элементов до 2,0











% включ.;







При назначении груп-







М2 – сталь с массовой долей







пы стали, определяю-







углерода свыше 0,35 до 0,65



2. Группа ста-

щим является среднее



% включ.

или

суммарной

массовое

содержание



ли



массовой долей

легирующих





углерода

и легирую-







элементов свыше 2,0 % до 5,0







щих элементов (Si,







% включ.;







Mn, Cr, Ni, Mo, W, V)







М3 - сталь с массовой долей







углерода свыше 0,65 % или











суммарной

массовой

долей











легирующих

элементов

свы-











ше 5,0 %.













3.

Степень

С1 – 1-я степень; С2

– 2-я

Устанавлива-



сложности

степень; С3 – 3-я степень;

ется по рис. 17, 18



С4 – 4-я степень.





















4. Конфигура-

П – плоская;













ция

поверхно-

Ис – симметрично изогнутая;







сти

разъемаИ

н – несимметрично изогну-







штампа

тая













45
