вывается на ориентировочном методе расчета надежности с учетом поправочных коэффициентов, которые зависят от влияния внешних факторов.

Рис. 2. Виды резервирования

Подсистема написана на языке программирования C#. Язык программирования C# является языком , который

разработан для создания множества приложений, работающих в среде .NET Framework. C# прост, типобезопасен и объектноориентирован. Благодаря множеству нововведений, C# обеспечивает возможность быстрой разработки приложений, но при этом сохраняет выразительность и элегантность, присущую С- подобным языкам.

Для запуска подсистемы необходимо запустить файл

SolutionReservation.exe в папке «Analyz – n». Возможен запуск с диска программы или соответствующую папку можно скопировать на компьютер пользователя.

61

Рис. 3. Главное диалоговое окно

В правом верхнем углу находятся стандартные кнопки WINDOWS, которые позволяют управлять размером окна, сворачивать и закрывать рабочее окно. Для начала работы во вкладке «Меню» необходимо нажать на «Поиск» и выбрать нужную таблицу БД, после, нажав на «Поиск», появятся все компоненты данной БД, после чего необходимо отметить галочками нужные элементы. Для более упрощенной сортировки в этой же строке «Поиск» можно задать название необходимого элемента или первые символы в его название, и после нажатия клавиши «Enter», отобразятся нужные элементы. Подобным образом можно перейти к остальным БД для выбора других элементов.

После выбора всех элементов необходимо задать исходные параметры для расчета.

62

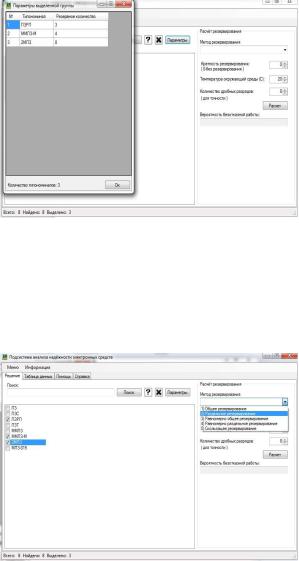

Рис. 4. Параметры выделенной группы Во вкладке «Параметры» задается необходимое количе-

ство элементов каждого типа в соответствии со спецификацией изделия либо по выбранной модели надежности анализируемого блока.

Затем в правой части экрана выбирается метод резервирования .

Рис. 5. Выбор метода резервирования

63

Взаключение задается температура окружающей среды

ипосле нажатия на кнопку меню «Расчет» пользователь получает рассчитанное значение показателя надежности - вероятность безотказной работы проектируемого устройства с заданным пользователем количеством знаков после десятичной точки.

При любых затруднениях и вопросах пользователя необходимо открыть вкладки «Помощь» и «Справка», где указана вся необходимая информация о методах резервирования и методике проведения расчета.

При выборе элемента из базы данных подсистемы подробную информацию о любом элементе можно узнать, нажав на кнопку «?», которая находится рядом со строкой поиска.

Рис. 6. Информация о выбранном элементе

Для того, чтобы обнулить полученный результат, необходимо нажать на кнопку «сброс».

64

Рис. 7. Обнуление полученных результатов

Для завершения работы программы необходимо закрыть окно на стандартной панели Windows.

Таблицы базы данных разработаны в программе Microsoft Excel 2013 Использование таблиц Excel позволяет проектировщику свободно работать с базой данных, формировать общие резервные блоки, оценивать их надежность и, таким образом, проводить многовариантный анализ надежности.

Литература

1.ГОСТ 27.002-89. Надежность в технике. Основные понятия. Термины и определения. - М.: Изд-во стандартов, 1989.

2.Кофанов Ю.Н. Теоретические основы конструирования, технологии и надежности радиоэлектронных средств: Учебник для вузов/ Ю.Н. Кофанов. – М.: Радио и связь, 1991.- 360 с.:ил.

3.Разработка алгоритма расчета надежности несущих конструкций изделий радиоэлектронной аппаратуры при механических воздействиях/И.С. Урюпин, А.С. Шалумов, М.В. Тихомиров, Е.О. Першин; - Москва.: ФГУП НИИАЭ, 2014. – 282с.
