УДК 621.329

А.В. Литвиненко, Н.А. Поленова, Н.Э. Самойленко, Ю.С. Балашов

ПОДСИСТЕМА АНАЛИЗА НАДЕЖНОСТИ ЭЛЕКТРОННЫХ СРЕДСТВ

В данной статье представлена разработка подсистемы анализа надежности электронных средств с учетом различных методов резервирования: общее, раздельное, равномерно общее, равномерно раздельное, скользящее, общее резервирование

Существует огромное количество программных средств, позволяющих провести анализ надежности, но этому препятствует их большая стоимость, которая не позволяет приобрести данный продукт, если нет необходимых материальных ресурсов, эта проблема особенно актуальна для ВУЗов и малых предприятий..

Еще одним минусом является то, что многие специализированные программы это результат зарубежных разработок, требующих предварительной адаптации, а именно языковое соответствие программы и базы данных.

Разработка подсистемы по оценке надежности состоит из трех этапов: создание математического обеспечения, информационного и программного.

На стадии разработки информационного обеспечения выбрана реляционная (табличная) модель, состоящая из таблиц

Microsoft Excel.

Удобство программы заключается в свободной работе с базой данных, с возможностью формирования резервных блоков.

Для удобства программной обработки и минимизации машинной памяти создана единая структура таблиц для всех типов элементов, что позволило осуществить надежное хранение, быстрый поиск и удобную коррекцию данных по различным категориям – конденсаторы, резисторы, трансформаторы,

57

интегральные микросхемы, соединения, линии задержки. Подсистема “Analiz-n” имеет модульную структуру, что

важно для удобства ее последующей доработки и возможности интеграции с другими программами автоматизированного проектирования. Все таблицы находятся в папке базы данных подсистемы.

Для расширения базы данных, а именно добавления новой таблицы, достаточно просто добавить новую таблицу в папку БД.

Единственное условие заключается в том, что количество и типы столбцов таблицы должны соответствовать введенной унифицированной структуре, а именно интенсивность отказов должны находиться в пятом столбце таблицы.

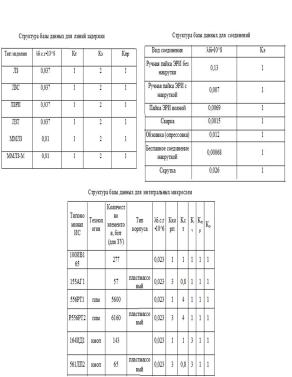

Рис. 1. Структура базы данных подсистемы

58

Разработанная база данных позволяет провести ориентировочный и полной расчет надежности. Данный метод построен на влиянии на характеристики надежности конкретных условий эксплуатации и режимов работы элементов, они учитываются с помощью поправочных коэффициентов.

В зависимости от типа элемента, набор поправочных коэффициентов формируется индивидуально в соответствовии с математической моделью, отвечающей выбранному элементу.

Подсистема предназначена для использования в учебном процессе подготовки бакалавров и магистров по направлению конструирования и технологии электронных средств, а также для оценки надежности в ходе дипломного проектирования и на радиотехническом предприятии.

Математические модели для расчета эксплуатационной интенсивности отказов конденсаторов

Группа изделий

Виды математических моделей

Конденсаторы постоянной емкости: ∙

Керамические на номинальное напряжение менее 1600 В Керамические на номинальное напряжение 1600 В и выше

Тонкопленочные с неограниченным диэлектриком

Стеклянные, слюдяные, бумажные, оксидно- электролитические (кроме импульсных)

59

Продолжение таблицы

Оксидноэлектролитические импульсные

Объемно-пористые

Оксиднополупроводниковые

Комбинированные

высоковольтные

импульсные

Поликарбонатные и полипропиленовые

Конденсаторы подстроечные: с твердым диэлектриком, воздушные

Полный метод расчета надежности проводится по следующим математическим моделям, на которых, в свою очередь, основана работа программного комплекса.

В состав математического обеспечения подсистемы мы включили модели надежности для следующих видов резервирования – общего, раздельного, равномерно общего, равномерно раздельного и скользящего резервирования.

Также был разработан комплекс алгоритмов, обеспечивающих проведение расчета по выбранным моделям надежности; в качестве итогового показателя надежности целесообразно выбрать вероятность безотказной работы анализируемого блока.

Работа “Analiz-n” основывается на полном методе расчета надежности.

Подсистема позволяет оценить надежность резервированной и нерезервированной систем, при этом учитывая различные типы резервирования: общее, раздельное, равномерно общее, равномерно раздельное, скользящее резервирование.

Была разработана база данных, структура которой осно-

60
