Материал: Пересечение геометрических тел плоскостью. Развертки наклонных поверхностей (110

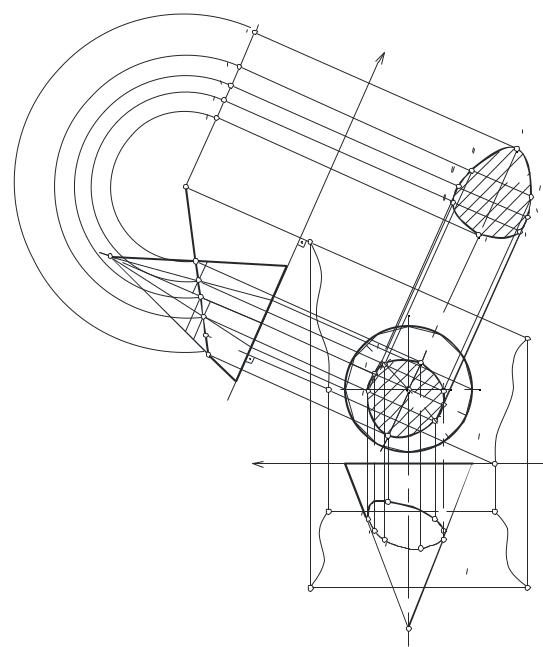

Особое внимание следует обратить на точки 2 и 4. Эти точки изначально задаются на образующих конуса SI и SVII и должны проецироваться на эти образующие, т. к. именно они определяют видимость сечения конуса плоскостью.

4. Натуральную величину сечения поверхности плоскостью в данной задаче определяют способом вращения. Ось вращения выбирают перпендикулярно

плоскости П5 в точке A5 ≡ D5: i П4 (A5 ≡ D5). Из этой точки параллельно оси x2,5 выстраивают вспомогательную прямую, на которую разворачивают проекции

точек 15—55, получая точки 1′5—5′5. Согласно способу вращения, если одна из проекций точек вращается по дуге окружности, то вторая ее проекция перемещается по прямой параллельной оси x2,5. На пересечении прямых определяют точки 12′—5′2, соединяя которые отдельными кривыми линиями, получают натуральную величину сечения конуса плоскостью α.

21

5. Развертку прямого кругового конуса выстраивают методом раскатки (рис. 13). Основание конуса в рассматриваемом примере является фронтальной плоскостью уровня и проецируются на фронтальную плоскость проекций П2 в натуральную величину. Образующие конуса являются горизонтальными прямыми уровня и проецируются на горизонтальную плоскость проекций П1 также в натуральную величину. Следовательно, для построения развертки данной геометрической фигуры дополнительные построения не требуются.

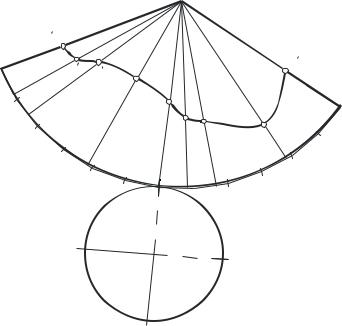

Рис. 13. Развертка прямого кругового конуса

Основание конуса (окружность) с помощью циркуля разбивается на двенадцать равных частей (хорд). Прочерчивают дугу окружности радиусом, равным натуральной величине образующей конуса. На дуге окружности откладывают величины, равные хордам основания, взятые с плоскости П2. Затем прочерчивают основание развертки конуса (окружность) и выстраивают точки сечения конуса плоскостью (1, 2, 3, 4, 5), при этом превышение каждой точки берут с натуральной величины образующих конуса в плоскости П1, а заложение — с плоскости П2. Соединяют точки последовательно между собой отдельными кривыми линиями.

З а д а ч а 8

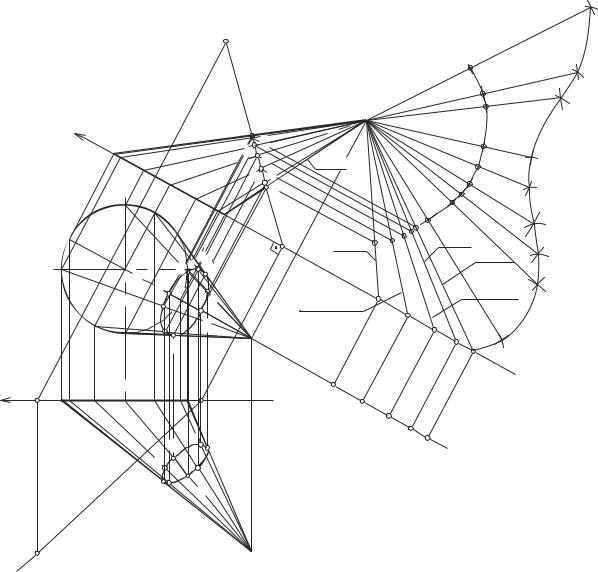

Дано: наклонный конус и плоскость общего положения α (рис. 14). Выполнить: 1) построить линию пересечения конуса плоскостью;

2) определить натуральную величину сечения конуса плоскостью; 3) построить развертку наклонного конуса с нанесением на ней линии сечения.

Порядок выполнения:

1. Способом замены плоскостей проекций преобразуют плоскость α из общего положения в частное — проецирующее, где αΠ5 — проецирующий

след плоскости. Для этого перпендикулярно фронтальному следу плоскости

22

αΠ2 выстраивают новую плоскость П5. На горизонтальном следе плоскости αΠ1 произвольно берут точку М и определяют ее проекции М1, М2 и М5. Со-

единяя точку схода следов αx c проекцией точки М5, выстраивают след плоскости αΠ5 . Затем в плоскости П5 выстраивают проекцию конуса.

2. След плоскости αΠ5 обладает собирательным свойством. Следовательно, пересечение следа αΠ5 с поверхностью конуса образует проекцию сечения геометрического тела плоскостью — 15253545556575.

3. Фронтальную (12223242526272) и горизонтальную (11213141516171) проекции сечения геометрического тела плоскостью определяют из условия принадлежности точки прямой (образующей конуса). Таким образом, фронтальные проекции точек (1222423242526272) сечения конуса плоскостью α определяют в проекционной связи с плоскости П5 на соответствующую образующую конуса в плоскости П2, горизонтальные проекции точек

23

(1121413141516171) сечения определяют в проекционной связи с плоскостью П2 на соответствующую образующую конуса в плоскости П1, при этом превышение проекций точек (112141314151) в плоскости П1 должно соответствовать превышению проекций точек (1525354555) в плоскости П5. Особое внимание следует обратить на точки 2 и 6. Эти точки изначально задаются на образующих конуса SI и SVI и должны проецироваться на эти образующие, т. к. именно они определяют видимость сечения конуса плоскостью.

4.Натуральную величину сечения поверхности плоскостью в данной задаче определяют способом замены плоскостей проекций, но также допустимо применение любого другого известного способа.

5.Развертку наклонного конуса выстраивают методом треугольников (метод триангуляции) (рис. 15). Основание конуса в рассматриваемом примере является фронтальной плоскостью уровня и проецируется на фронтальную

плоскость проекций П2 в натуральную величину. Образующие наклонного конуса SII и SVII параллельны плоскости проекций П4 и проецируются на нее в натуральную величину. Остальные образующие наклонного конуса являются прямыми общего положения. Для определения натуральных величин

этих образующих применяют способ вращения вокруг оси i П2 в точке S. Методом треугольников последовательно определяют положение точек основания конуса: I, II, III, IV, V, VI, VII, VIII, IX. Соединяя полученные точки между собой плавными линиями, получают развертку наклонного конуса, к которой прочерчивают основание конуса (окружность). Затем выстраивают точки (1, 2, 3, 4, 5, 6, 7) сечения конуса плоскостью, при этом превышение точек берут с натуральных величин образующих конуса.

S

2

I

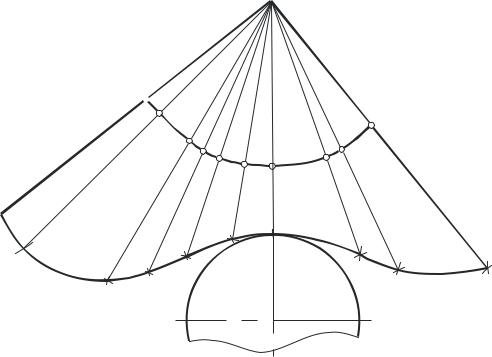

Рис. 15. Развертка наклонного конуса

24

З а д а ч а 9

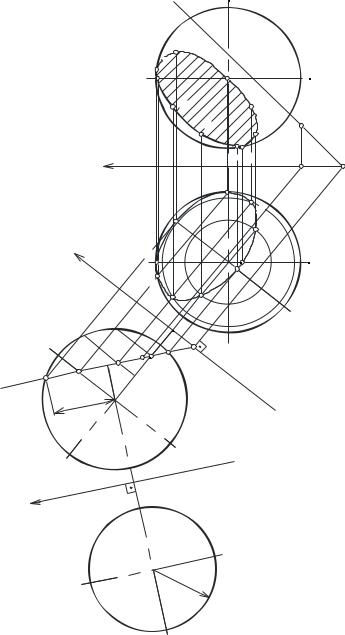

Дано: сфера и плоскость общего положения α (рис. 16).

Выполнить: 1) построить линию пересечения сферы плоскостью; 2) определить натуральную величину сечения сферы плоскостью.

Порядок выполнения:

1. Способом замены плоскостей проекций преобразуют плоскость α из общего положения в частное — проецирующее, где αΠ4 — проецирующий

след плоскости. Для этого перпендикулярно горизонтальному следу плоскости αΠ1 выстраивают новую плоскость П4. На фронтальном следе плоскости

αΠ2 произвольно берут точку N и определяют ее проекции N1, N2 и N4. Со-

единяя точку схода следов αХ c проекцией точки N4, выстраивают след плоскости αП4 . Затем в плоскости П4 выстраивают проекцию сферы.

25
