образованный элементами С1, Сэкв., e(t).

Таким образом, из предполагаемой сложности цепи (рис. 4.9) ν=3, после преобразований остаётся сложность цепи ν = 1, которая получается после учёта объединения элементов С2 и С3 и учёта одного ёмкостного контура С1, Сэкв., e(t).

Ответ: ν = 1.

4.1.12. Определить порядок цепи, представленной на рис. 4.11.

Рис. 4.11

Порядок сложности цепи, составленной только из идеализированных пассивных элементов и независимых источников тока или напряжения, определяется формулой

ν PLC nek quc ,

где PLC общее число реактивных элементов, nek – число независимых ёмкостных контуров, quc – число независимых индуктивных узлов (сечений).

Индуктивный узел – узел, к которому подключены ветви, в каждой из которых есть либо только индуктивные элементы, либо только индуктивности с другими элементами R и С, или источники тока.

Предварительно схема должна быть преобразована, по возможности, на предмет сокращения числа элементов L и С.

Так на рис. 4.11 индуктивности L4 и L5 могут быть объединены в один индуктивный элемент, используя теорему об

95

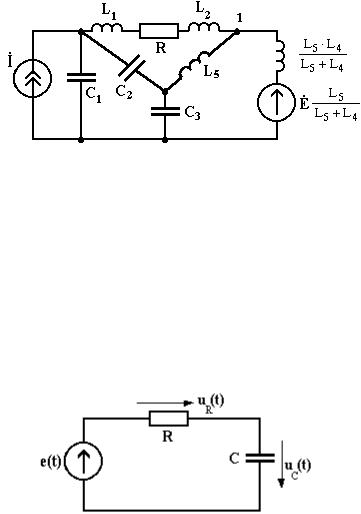

эквивалентном источнике напряжения (рис. 4.12).

Рис. 4.12

Таким образом, из общего числа реактивных элементов схемы PLC 7 необходимо вычесть один ёмкостной контур (С1, С2, С3) и один индуктивный узел 1. Порядок сложности цепи определяется как

ν PLC nek quc 7 1 1 5.

Ответ: ν = 5.

4.1.13. Составить дифференциальное уравнение относительно напряжения uc(t) для схемы рис. 4.13.

Рис. 4.13

Решение

Для составления дифференциального уравнения воспользуемся компонентным уравнением для ёмкости С, т.е.

96

ic C duc dt

и вторым законом Кирхгоффа для схемы по рис. 4.13

e(t) uR (t) uC (t).

Определяя, uR (t) ic R, находим что

e(t) ic R uс

C

duc

R uc.







dt

Таким образом, дифференциальное уравнение будет иметь вид

duc uc e(t). dt

4.1.14. Найти реакцию цепи, состоящей из R и L, когда на вход электрической схемы действует скачок напряжения вели-

чиной Um (рис. 4.14).

Рис. 4.14

Решение

Используя компонентное уравнение для индуктивности

uL

L

di

и второй закон Кирхгоффа uВХ uR uL , составляем

dt







дифференциальное уравнение цепи, т.е.

uВХ

i R L

di

,

L

di

iR u

ВХ .









dt



dt



97

Для решения дифференциального уравнения

L di iR uВХ dt

составляем характеристическое уравнение и определяем его корни

Lp R 0 ,

p

R

.







L

Ток в цепи образуется из суммы свободного и принуж-

дённого токов







i(t) iсв iпр.

Принуждённый ток определяется, когда переходной процесс закончился и t → ∞, т.е.

iпр uВХ .

R

Свободный ток iсв определяется из решения однородного дифференциального уравнения

L di iR 0. dt

Решение этого уравнения ищется в виде

R

t

iсв A ept A e L

,

где А – постоянная интегрирования, определяемая из начальных условий, которые для данной задачи iL(0) = iL(0-) = 0. Подставляя начальные условия в выражение для тока i(t), получим, что

iL(t)

u

ВХ

A e

R

t

,

0

uВХ

A e

R 0

,



L







L





R













R

















0

uВХ

A,









A

uВХ

.





























R













R





С учётом значения величины А ток в цепи будет определяться выражением

98







u

ВХ



u

ВХ



R

t



u

ВХ



R t



U



R t

i

L

(t)







e

L







1 e

L





m

1 e

L .























R

R







R









R





Принимая во внимание выражение для iL(t), реакцию цепи (напряжение на выходе) определим как







di(t)





U

m



U

m



R

t

u

L

(t) L





L









e



L

















dt





R

R































Ответ:













R

t







uL (t) Um e

L .





U

m



R





R

t



R

t

L









e



L



Um e

L .











R

L















4.1.15. Для цепи изображённой на рис. 4.15, составить дифференциальное уравнение для определения тока в индуктивности L, используя метод контурных токов и теорему об эквивалентном источнике.

Решение

Составим систему уравнений, используя метод контурных токов. В соответствии с выбранными направлениями контурных токов уравнения будут иметь вид

2Ri1 i2R e(t).i2 R uL i1R 0.

Рис. 4.15

99
