Материал: Переходные процессы и спектры. Матвеев Б.В
Полученные значения матрицы V затем с помощью процедуры
WRITEPRN(«D:\DATA4.txt»):= V
заносятся в файл диска D и могут быть переписаны, при необходимости, в память источника PWL для формирования соответствующего напряжения, использующего метод интерполяции.
Ввод данных в источник PWL осуществляется через процедуру “Browse», вызываемую двойным щелчком левой кнопки мышки (рис.3.17), по изображению источника PWL в исследуемой схеме (3.18).
Рис. 3.17. Панель записи отсчетов напряжения в источник PWL

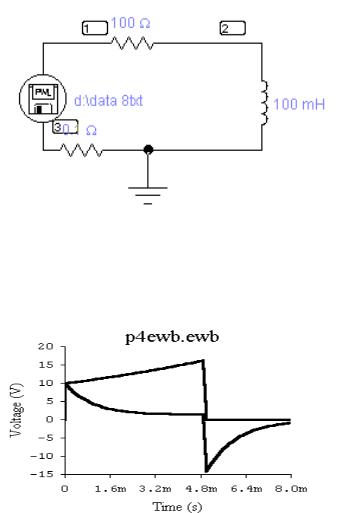

Схема с источником PWL для определения переходного процесса (Пример 2.9) представлена на рис. 3.18.
85
Рис. 3.18. Схема с источником PWL
Результаты моделирования через процедуру PWL «Transient» представлены на рис.3.19, где имеется входной и выходной сигналы цепи по обозначениям Nod схемы рис.3.18.
Рис. 3.19. Результаты моделирования переходного процесса
Приведем теперь порядок осуществления процедуры моделирования переходного процесса в случае воздействия на цепь (рис. 3.18) сигнала более сложной формы (рис. 3.11).

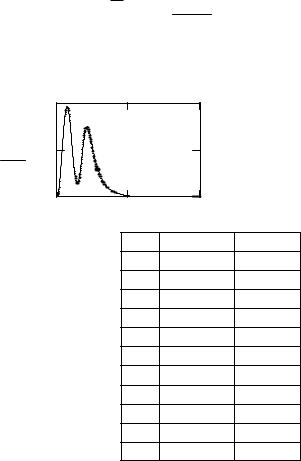

Последовательность проведения предварительных расчетов приведена на рис.3.20 листинга 3.2, Mathcad.
86
Листинг 3.2, Mathcad
R:= 9100
2 t 2
u3 t : 1 e T
C:= 0.22ּ◌10-6
7 π t
cos T
T:= 5ּ◌10-3
|
|
8 t |
4 |
|
|
|
|
|
|
|
|
|||
u4 t : e |
|
T |
|
|
|
|
|
|
T |
|
|
u2 t : if t |
|
, u3 t , u4 t |
t:= 0, 0.00001..0.01 |
|
2
|
2 |
|
|
N := 100 h:= 0, 0.0001 |
|
|
|
|
i:=1..N-1 ki:=(i – 1)ּ◌h |
u2 (t) |
1 |
|
|
V0,0 := 0 V0,1 := 0 |
|
|
Vi,0 := ki |
||
|
|
|
|
|
|
|
|
|
Vi,1 := u2(ki) |
|
0 |
0.005 |
0.01 |
|
|
0 |
|
||
|
|
t |
|
|
|
|
|
0 |
1 |
|
V= |
0 |
0 |
0 |
|
|
1 |
0 |
0 |
|
|
2 |
1ּ10-4 |
0.097 |
|
|
3 |
2ּ10-4 |
0.367 |
|
|
4 |
3ּ10-4 |
0.755 |
|
|
|
|
|
|
|
11 |
1ּ10-3 |
1.263 |
|
|
12 |
1.1ּ10-3 |
0.897 |
|
|
13 |
1.2ּ10-3 |
0.574 |
|
|
14 |
1.3ּ10-3 |
0.356 |
|
|
15 |
1.4ּ10-3 |
0.275 |
|
WRITEPRN(«D:\DATA8.txt»):= V |
|||
Рис. 3.20. Листинг ввода отсчетов напряжения (3.2), в файл источника PWL
87

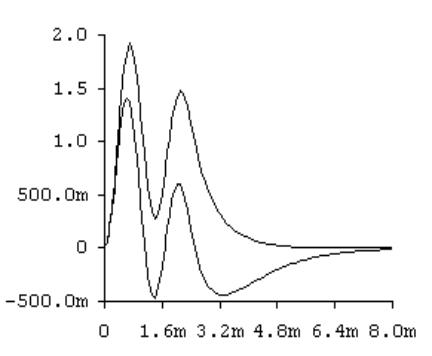

Результат воздействия сигнала (рис. 3.11), записанного в файл источника PWL, на схему по рис. 3.18 приведен на рис. 3.21, где одновременно показаны входное воздействие и выходной сигнал, как итог прохождения входного сигнала через дифференцирующую RL цепь (рис. 3.18).
Рис. 3.21. График входного (3.2) напряжения и результат воздействия его на цепь(рис. 3.18)
88
4. ЗАДАНИЯ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ ПО ТЕМЕ«ПЕРЕХОДНЫЕПРОЦЕСЫВ ЛИНЕЙНЫХ ЦЕПЯХ»
4.1. Анализ переходных процессов в электрических цепях первого порядка сложности классическим методом
Контрольные вопросы
1. Какие процессы в линейных цепях называются переходными, и когда они возникают?
2. Чем опасны переходные процессы для радиотехнических устройств?
3.Что такое коммутация в электрической цепи?
4.Сформулируйте законы коммутации.
5.В чём заключается задача анализа переходных процес-
сов?
6.Что представляют из себя независимые и зависимые начальные условия?
7.Что называется нулевыми и ненулевыми начальными условиями?
8.Чем определяется порядок сложности цепи и порядок дифференциального уравнения?
9.Запишите общий вид линейного неоднородного дифференциального уравнения.
10. Как определяется общее решение линейного неоднородного дифференциального уравнения с постоянными коэффициентами?
11. В чём заключается анализ электрической цепи до коммутации?
12. На чём основано определение независимых начальных условий?
13. На чём основан принцип составления дифференциального уравнения цепи?
14.Как определяется принуждённая составляющая реакции цепи?
