Материал: Моделирование в среде Компас. учеб. пособие. Пашуева И.М., Бондарев А.В

Компактная панель, Дерево построений, Инструментальные панели и другие элементы управления.

Дерево построения

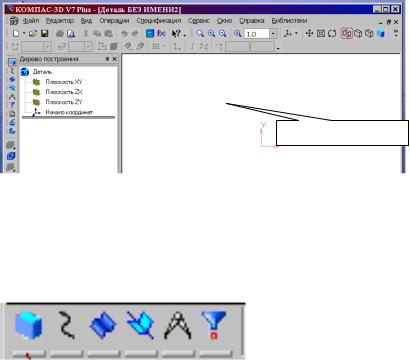

Рис.3.2. Главное окно модуля твердотельного моделирования

Компактная панель (рис.3.3) содержит кнопки переключения для вызова Инструментальных панелей.

Рис.3.3. Компактная панель

При работе с любой деталью на экране, кроме окна, в котором отображается модель, показывается окно (рис.3.4), содержащее Дерево построения детали.

Дерево построения показывает последовательность создания модели, в нем в порядке создания отображаются все использованные объекты (обозначение начала координат, плоскости, оси, эскизы, операции).

Для редактирования (исправления) построенных эскизов, выполненных операций служат контекстные меню, вызываемые

41

щелчком правой кнопки мыши на редактируемом элементе Дерева построения.

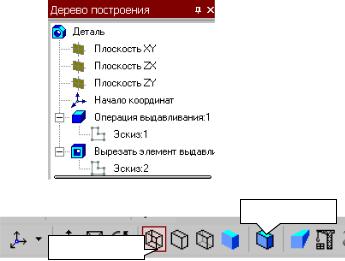

Рис.3.4. Дерево построения

Повернуть

Ориентация

Рис.3.5. Панель Вид

На панели Вид (рис.3.5) расположены кнопки, управляющие типами отображения модели:

- Каркас,

- Без невидимых линий,

- С тонкими невидимыми линиями,

- Полутоновое,

- Полутоновое с каркасом.

Положение модели относительно наблюдателя называется Ориентацией модели. На панели Вид (рис.3.5)

42

расположена кнопка Ориентация, позволяющая расположить модель в стандартной проекции (рис.3.6).

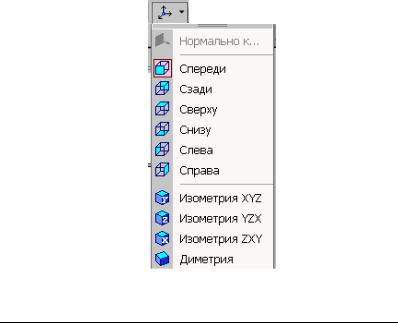

Рис.3.6. Выбор ориентации модели

ОБЩИЕ ПРИНЦИПЫ ТВЕРДОТЕЛЬНОГО МОДЕЛИРОВАНИЯ

Для того чтобы создать объемную модель, на выбранной плоскости проекций вычерчивают плоскую фигуру, называемую эскизом, а затем ее перемещают в пространстве, след от перемещения эскиза определяет форму элемента (например, поворот дуги окружности вокруг оси образует сферу или тор, смещение многоугольника – призму, и т.д.).

Формообразующее перемещение эскиза называют операцией.

Для построения твердотельных моделей используются следующие типы операций:

43

1. - Выдавливание эскиза в направлении, перпендикулярном плоскости эскиза,

2. - Вращение эскиза вокруг оси, лежащей в плоскости эскиза,

3. - Кинематическая операция – перемещение эскиза вдоль указанной направляющей,

4. - Построение тела по нескольким сечениям-

эскизам.

Деталь любой формы можно представить как совокупность отдельных геометрических тел. Научившись строить отдельные геометрические тела, можно с помощью булевых операций (объединения, вычитания и пересечения) над объемными элементами (сферами, призмами, цилиндрами, конусами, пирамидами) построить любую деталь. В данной лабораторной работе рассмотрены приемы построения моделей многогранников (призм и пирамид) и тел вращения (цилиндров и конусов).

ПОСТРОЕНИЕ ТЕЛА ВЫДАВЛИВАНИЕМ

В качестве примера рассмотрим приемы построения прямой шестигранной призмы, основание которой лежит на горизонтальной плоскости. Для того чтобы начать построение любой модели следует:

1. Выбрать в Дереве построения плоскость, на которой будет располагаться основание модели, изображаемое эскизом.

Эскиз удобно строить, когда его плоскость совпадает с плоскостью экрана (если плоскость эскиза перпендикулярна плоскости экрана, построение совершенно невозможно). Выберем Горизонтальную плоскость ZX и установим ориентацию детали «Сверху», для того, чтобы эскиз был виден в натуральную величину и не был искажен;

44

2. Перейти в режим вычерчивания эскиза с помощью

кнопки Эскиз; В этом режиме доступны все команды построения

графических объектов. Эскиз вычерчивается с учетом следующих требований:

-Контуры в эскизе изображаются стилем линии

"Основная".

-В эскизе может быть один или несколько

контуров.

-Если контур один, то он может быть разомкнутым или замкнутым.

-Если контуров несколько, все они должны быть

замкнуты.

-Если контуров несколько, один из них должен быть наружным, а другие – вложенными в него.

-Допускается один уровень вложенности

-Контуры в эскизе не пересекаются и не имеют

общих точек.

3.Для точности построения эскиза следует также включить Привязки (Пересечение, Выравнивание, Точка на кривой);

4.Вычертим основной линией правильный

шестиугольник, используя способ построения по описанной окружности радиусом R 40 мм, с углом первой вершины 2700;

5.Для возвращения в режим работы с деталью после

создания эскиза отожмем кнопку Эскиз на панели текущего состояния. Построенный эскиз автоматически отображается в Дереве построения.

6. Для создания твердотельной модели призмы используем операцию Выдавливания. Тело выдавливания образуется путем перемещения эскиза в направлении, перпендикулярном его плоскости.

45
