Материал: Моделирование в среде Компас. учеб. пособие. Пашуева И.М., Бондарев А.В

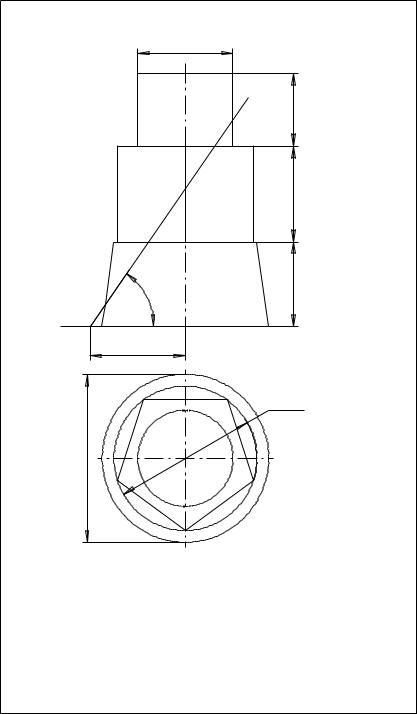

З40

30

40

35

a

А

З60

З70

ЛАБОРАТОРНАЯ РАБОТА № 4

Особенности построения твердотельных моделей деталей

Цель работы: изучить приемы построения элементов твердотельных моделей; освоить приемы построения ассоциативных чертежей деталей с основными, местными видами и выносными элементами.

Задание на лабораторную работу:

По индивидуальным вариантам по индивидуальным заданиям, приведенным ниже построить чертеж детали (вид спереди, сверху, слева и изометрию).

Оформление отчета

Отчет выполняется в формате А4 с титульным листом согласно ГОСТ. Основной текст отчета должен содержать: название лабораторной работы, задание, цель, краткие теоретические сведения, ход выполнение работы и выводы. В отчет должны быть включены иллюстрации особенностей выполнения задания, а также не менее пяти скриншотов промежуточных построений чертежа (по каждому заданию). Каждое ключевое действие (использование новой для вас команды меню, использование нового инструмента) отражайте в отчете с помощью соответствующего скриншота.

92

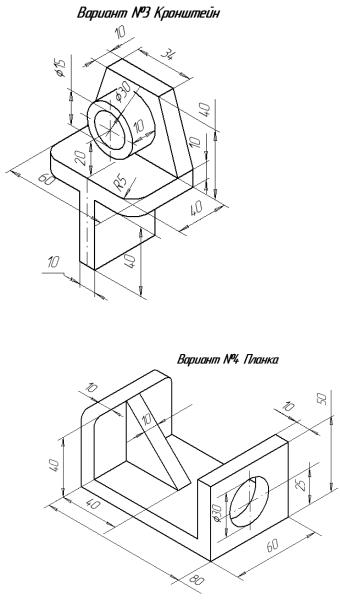

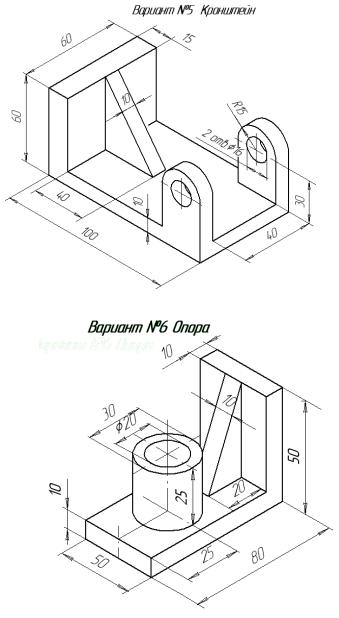

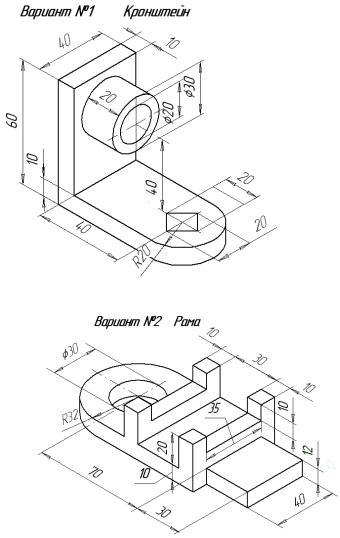

Графические задания

93

94

95
