Материал: Моделирование в среде Компас. учеб. пособие. Пашуева И.М., Бондарев А.В

просмотра для печати. Это особый режим КОМПАСа, в котором можно видеть реалистичное изображение документа, разместить документ на поле вывода, выбрать только какую-либо часть для вывода, изменить масштаб вывода и так далее.

В режиме предварительного просмотра документы недоступны для редактирования.

Для входа в режим используется команда Файл -

Предварительный просмотр или одноименная кнопка на панели Стандартная в верхней части экрана (рис.2.29).

Рис.2.29. Панель Стандартная

Текущий документ будет загружен в режим предварительного просмотра, который позволяет вывести на печать содержимое окна просмотра. После вызова команды на экране появится диалог, в котором можно задать параметры печати.

Режим предварительного просмотра имеет собственное Главное меню, Панель управления (рис.2.30) и Панель свойств

(рис.2.31).

Рис.2.30. Панель управления в режиме предварительного просмотра

В режиме предварительного просмотра на экране показывается условное поле вывода (один или несколько листов бумаги). На нем реалистично отображается документ (или несколько документов). По умолчанию поле вывода отображается на экране в таком масштабе, чтобы оно было видно полностью.

36

Если большой документ выводится на малогабаритное печатающее устройство (например, на принтер), выполняется автоматическая разбивка на листы соответствующего формата. При этом поле вывода в режиме просмотра разделяется пунктирными линиями на части, соответствующие установленному в данный момент формату бумаги и ее ориентации.

Рис.2.31. Панель свойств в режиме предварительного просмотра

Чтобы более рационально использовать бумагу, можно

повернуть чертеж с помощью кнопок Повернуть по часовой стрелке и Повернуть против часовой стрелки.

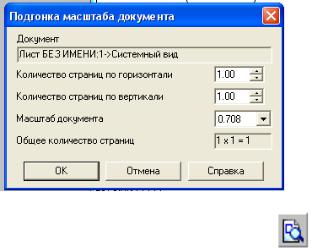

Если требуется уместить большой чертеж на меньшем формате, например, чертеж формата А3 на листе формата А4, то для такого размещения документов используется команда Сервис - Подогнать масштаб.... (рис.2.32).

Можно напечатать не весь текущий документ целиком, а только его часть - область, ограниченную прямоугольником произвольных размеров.

37

На экране появится диалог, в котором показан текущий документ и рамка, ограничивающая печатаемую часть. По умолчанию размеры рамки соответствуют габаритам изображения.

Чтобы изменить размеры рамки, вводятся нужные значения в поля группы Отступ в левой части диалога. Можно также переместить стороны или углы рамки мышью. После этого на поле вывода будет отображаться не весь документ, а только указанная часть.

Можно управлять способом печати текущего документа с помощью переключателей группы Способ вывода на Панели

свойств. Активизация переключателя Вывести часть текущего документа отображает на поле вывода область документа, ограниченную рамкой, активизация переключателя

Вывести текущий документ полностью - весь документ целиком.

Часть документа можно переместить, повернуть на поле вывода или промасштабировать так же, как и целый документ.

38

После того, как документ размещен наилучшим образом, необходимо вызвать команду Файл - Печать для начала вывода

Панели управления или соответствующая команда из меню Файл.

Система вернется в обычный режим редактирования документов.

39

ГЛАВА 3. ГЕОМЕТРИЧЕСКИЕ ТЕЛА

Основным конструкторским документом является чертеж детали, содержащий всю необходимую для изготовления изделия информацию. Графическое представление о формах поверхностей дают виды чертежа, построение которых в компьютерной графике можно осуществлять двумя способами:

1.Построение чертежа вычерчиванием отдельных элементов – линий, размеров, штриховок и т.д., когда компьютер используется как «электронный кульман»;

2.Автоматизированное построение чертежа по созданной вначале твердотельной модели детали – «ассоциативный чертеж».

Второй способ построения чертежей в настоящее время является самым перспективным, его изучению посвящена лабораторная работа.

Рис.3.1. Создание твердотельной модели

Для создания моделей используется модуль твердотельного моделирования КОМПАС – 3D, для входа в который служит кнопка Деталь окна Новый документ (рис.3.1).

Главное окно системы твердотельного моделирования представлено на рис.3.2, на нем расположены Главное меню,
