Материал: Моделирование производственных систем. Амелин С.В., Останкова И.Н

Рациональная структуризация аппарата управления должна быть направлена на увеличение и укрепление кооперированных взаимосвязей. В то же время, развивая и углубляя кооперацию труда в аппарате управления и обеспечивая условия для этого в виде функционального обособления кооперируемых работников в самостоятельных структурных подразделениях, следует иметь в виду, что этот процесс приводит к дроблению аппарата управления на все более мелкие структурные единицы, что неизбежно порождает трудности в его функционировании. Следовательно, необходимо стремиться к тому, чтобы структуризация аппарата управления осуществлялась в минимально необходимых пределах, обеспечивая эффективное выполнение заданных функций управления.

Целевая функция Δ, соответствующая этим условиям, будет иметь вид

где n – количество элементов m_ij в подмножестве {М_i} т. е. численность работников формируемого подразделения; t - количество производных подмножеств {М_i}; m_ij – величина зафиксированной связи между элементами i и j; t_i – число самостоятельных структурных подразделений в аппарате управления, равное количеству производных подмножеств {М_i}. Выражение (n + 1) выбрано исходя из свойств логарифмической функции, у которой единственным нулем является точка t = 1.

Показатели взаимосвязи m_ij между элементами исходного множества {М₀} образуют квадратную матрицу ||m_ij||, где каждый элемент и характеризует величину производственной взаимосвязи между i-м элементом верхней строки и j-м элементом левого столбца матрицы ||m_ij||. Построение такой матрицы осуществляется на основании результатов исследования производственных взаимосвязей между работниками формируемых структурных подразделений.

Определение оптимальной структуризации аппарата управления на основе моделирования разделения и кооперации управленческого труда осуществляется путем перестроения исходной матрицы взаимосвязей ||m_ij|| и оценки суммарной величины кооперированных связей β и сложности образуемой при этом организационной структуры γ.

Рассмотрим практическую реализацию данной модели на примере фрагмента организационной структуры аппарата управления, где в качестве исходного множества {М₀} взяты четыре управленческих работника. Установленные величины производственных взаимосвязей между ними отражены в исходной матрице, показанной на рис. 24. Для удобства расчетов и наглядности величины кооперированных связей (среднегодовая трудоемкость в нормо-часах) несколько округлены и взяты с масштабным коэффициентом 1 / 100.

Суммарный показатель кооперированных связей β для исходной матрицы М₀ = ||m_ij|| составляет:

β₀ = 5+2+3+1+1+2+4+1+2=24.

Показатель сложности исходной организационной структуры γ определяется из соображения, что в данном случае количество производных подмножеств t = 1, следовательно,

Тогда значение критерия эффективности Δ для исходного множества {М₀}

Δ₀ = 24٠0,693 = 16,632.

Первый вариант структуризации исходного множества {М₀} и выделения в нем самостоятельных подразделений показан на рис. 22. Перестроение исходной матрицы взаимосвязей М₀ = ||m_ij|| дает следующее: первое производное подмножество {М₁} образуется путем объединения первого и второго работников, а второе {М₂} – третьего и четвертого. При этом исключаются из рассмотрения кооперированные взаимосвязи между элементами подмножеств {М₁} и {M₂}.

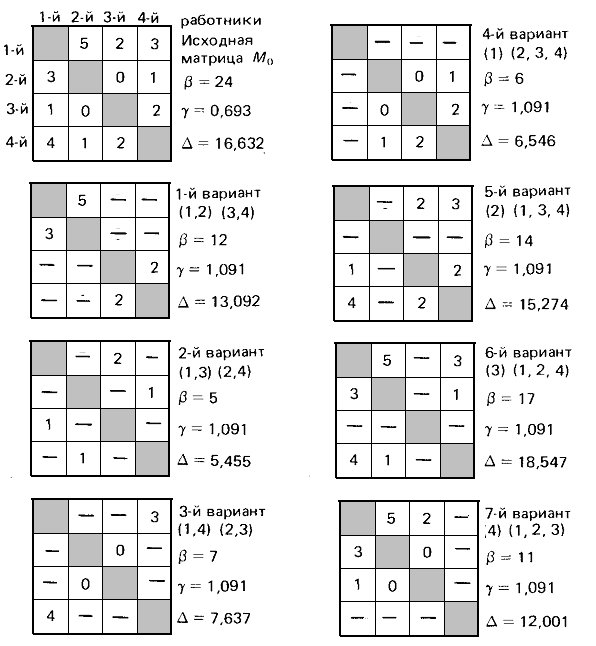

Рис. 22. Пример реализации модели выделения

самостоятельных структурных подразделений

Величина показателя (-) из образованной матрицы взаимосвязей М₁ = ||m_ij||

β₁ = 5 + 3 + 2 + 2 = 12,

Показатель сложности образуемой организационной структуры γ при t = 2 составит

Критерий эффективности Δ такого варианта построения организационной структуры

Сопоставление величин Δ₁ и Δ свидетельствует о нецелесообразности формирования двух самостоятельных подразделений при рассмотренном составе работников.

Следующая матрица М₂ = ||m_ij|| получена из исходной М₀ = = ||m_ij|| путем образования двух подмножеств: {М₁} – объединением первого и третьего работников и {М₂} – второго и четвертого работников и исключением из расчетов взаимосвязей между выделенными подразделениями.

Показатель β для второго варианта структуризации исходного множества

β₂ = 2 + 1 + 1 + 1 = 5.

Показатель сложности γ образуемых подмножеств при t=2

γ₂ = ln(2 + 1) = 1,091.

Критерий эффективности Δ для второго варианта

Δ₂ = 5٠1,091 = 5,455, т. е. Δ ₂ < Δ₁ << Δ₀.

Аналогичным образом производятся расчеты по всем возможным вариантам перестроения исходной матрицы взаимосвязей М₀ = ||m_ij||. Как видно из рис. 22, максимальным значением критерия эффективности характеризуется шестой вариант. По этому на основании моделирования кооперации труда в аппарате управления представляется целесообразным выделение самостоятельного структурного подразделения в рассматриваемой службе в составе трех работников (первого, второго и четвертого), а третий работник по функциональной принадлежности тяготеет, вероятно, к другой группе, не вошедшей в фрагмент рассматриваемого примера.

Отличительной особенностью моделей организационной структуры управления является их комбинаторный характер, что вызывает необходимость рассматривать и оценивать большое количество вариантов решений. Поэтому моделирование и оптимизация параметров организационной структуры управления реальных предприятий требует обязательного использования современных средств вычислительной техники.

Комплекс экономико-математических моделей, позволяющих оптимизировать основные параметры организационной структуры: численность работников по функциям, загрузку специалистов в соответствии с их профессионально-квалификационной характеристикой, количество ступеней управления и распределение работников между ними и т. д. –образует основу системы автоматизированного проектирования организационной структуры аппарата управления (САПРОС).

САПРОС является важной составной частью автоматизированного комплекса проектирования организационных и экономических параметров производственной системы, который в свою очередь дополняет действующие САПР конструирования изделий и проектирования технологических процессов, образуя интегрированную систему автоматизированной – конструкторской, технологической и организационно-экономической подготовки производства (САПРИНТ). Такие интегрированные автоматизированные проектные и производственные системы начинают активно создаваться на зарубежных предприятиях, получив название компьютерного интегрированного производства (СIМ Computer Integrated Manufacturing).

В условиях ускорения научно-технического прогресса разработка и внедрение подсистем САПР, в том числе САПРОС, и создания на их основе интегрированной автоматизированной производственной системы является одним из перспективных направлений создания действенной системы управления, соответствующей уровню и требованиям современного машиностроительного производства.

2.3. Информационный подход в моделировании

Непременным условием функционирования любой сложной производственно-экономической системы является получение, обработка, передача и хранение технической, технологической, социальной, экономической и других видов информации. В этом процессе всегда происходит обмен информацией между различными звеньями системы и с окружающей средой с помощью линий прямой и обратной связи.

Любое сообщение, с которым мы имеем дело в сложных производственно-экономических системах, представляет собой совокупность сведений о параметрах данной системы. Например, на вход автоматизированной системы управления производством в цехе может быть передано сообщение о проценте брака, состоянии и наличии сырья и материалов, режимах работы оборудования и др.

Сообщение приобретает смысл в том случае, если состояние системы заранее неизвестно, случайно, неопределенно в какой-то степени. Неопределенность в производственно-экономической системе – это ситуация, когда полностью или частично отсутствует информация о возможных состояниях системы и внешней среды, т.е. когда в системе возможны те или иные непредсказуемые события (вероятностные характеристики которых неизвестны). Чем сложнее производственно-экономическая система, тем большее значение приобретает фактор неопределенности в ее поведении и развитии.

Различают: 1) истинную неопределенность вследствие многовариантности развития или невозможности однозначного выбора эффективных вариантов решений и 2) информационную неопределенности, возникающую из-за неполноты и неточности информации об исследуемых процессах. Также различают: а) неопределенность “природы”, т.е. внешней среды по отношению к рассматриваемой системе; б) неопределенность целей; в) неопределенность действий противника в случае конфликтных ситуаций, конкуренции и т.п.

В качестве объекта, о котором передается информация, рассмотрим систему S, которая случайным образом может оказаться в том или ином состоянии, т.е. систему, которой заведомо присуща какая-то степень неопределенности. Сведения, получаемые о системе, будут тем ценнее и содержательнее, чем больше была априорная неопределенность системы (т.е. до получения этих сведений). Степень неопределенности системы определяется числом возможных состояний и вероятностями возникновения этих состояний. Рассматриваемая система S может принимать конечное множество состояний: s₁, s₂, …, s_i, …, s_n с вероятностями р₁, р₂, …, p_i …, р_n, где

p_i = P(S ~ s_i) – вероятность того, что система S находится в состоянии s_i .

Поскольку система всегда будет находиться в одном из возможных состояний, то

В качестве меры априорной неопределенности системы применяется специальная характеристика – “энтропия”. Энтропия системы определяется как сумма произведений вероятностей различных состояний системы на логарифмы этих вероятностей, взятая с обратным знаком (формула Шеннона):

Свойства энтропии: 1) она обращается в нуль, когда одно из состояний системы достоверно, а другие – невозможны;

2) при заданном числе состояний она обращается в максимум, когда эти состояния равновероятны, а при увеличении числа состояний – увеличивается

при р₁ = р₂ =…= р_i =…= p_n =1/n;

т.е. Н_max(S) = log₂ n – (формула Хартли) ;

3) она обладает свойством аддитивности, т.е. когда несколько независимых систем объединяются в одну, их энтропии складываются

Н(S, K) = H(S) + H(K).

Минус (–) в формуле Шеннона введен по причине того, что вероятности состояний системы измеряются в диапазоне от 0 до 1, а логарифм таких чисел отрицателен.

Двойку в основании логарифма удобно использовать в связи с применяемой в автоматизированных информационных системах, реализованных на ЭВМ, двоичной системой счисления. В этом случае единицей измерения энтропии является бит.

Часто энтропию трактуют как разнообразие системы. Например, фирма предлагает товар одного типа четырех модификаций. Тогда количество разнообразия предложения R=log₂4 = 2 бита. Если потребители покупают товар только одной модификации, то разнообразие покупок отсутствует и равно нулю R(1) = 0. Если одинаковой популярностью пользуются все модификации товара, то разнообразие покупок равно разнообразию предложений товара, т.е. равно 2. Если покупатели берут что-то чаще, а что-то реже, то количество разнообразия вычисляется по формуле

где p_i – доля покупок товара i-й модификации в общем объеме продаж.

Информационный подход в моделировании производственных систем предполагает необходимость оценки множества состояний процесса производства, зависящих от многих факторов и их изменений при наличии возмущающих воздействий внешней среды и управляющих воздействий системы управления. В реальных производственных условиях в определенный момент времени каждому из множества состояний производственного процесса соответствует определенное значение энтропии.

Энтропийная оценка состояния параметров ПС позволяет оценить изменения состояния этих параметров единым показателем. Энтропию можно использовать как меру отклонения параметров производственного процесса от значений, заданных оперативным планом. Моделирование процесса управления производством направлено на упорядочение функционирования ПС (производственной системы). На уменьшение возможного многообразия ее состояний.

Рассмотрим пример расчета меры неопределенности случайной величины. Допустим, получены данные о вероятности выпуска продукции различного качества (табл.14).

Таблица 14

Данные о качестве выпускаемой продукции
