Материал: Механика. Ч. 1. Статика. Ч. 2. Основы расчетов на прочность (90

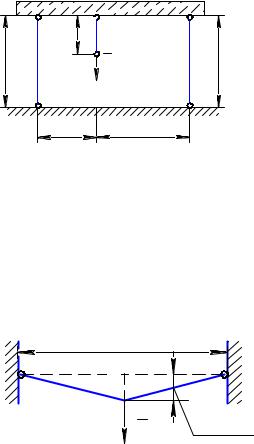

2.12. Жесткая балка АВ, деформацией которой пренебрегаем, опирается на стойки и нагружена, как указано на рис. 2.7 Стойка А – стальная, сечением 10см2, стойка В – деревянная, сечением 100см2, стержень С – медный, сечением 30см2. Определить опускание точки подвеса груза.

2.13. Между неподвижными точками А и В горизонтально натянута стальная проволока диаметром 1мм (рис.2.8). Какую необходимо приложить силу Р в точке С посредине длины проволоки и какое в этом случае возникает напряжение в ней, если смещение точки С по направлению силы Р достигает 4,5 см? Собственным весом проволоки пренебречь.

Рис.2.8

2.14.Медная проволока диаметром d = 1,2 мм удлиняется на 0,25 мм под нагрузкой Р = 9 кг = 90 Н. Определить:

1)длину проволоки;

2)сколько таких проволок надо соединить в трос, чтобы он под нагрузкой F = 20 кг удлинился не более чем на 0,1 мм.

2.15.К нижнему концу троса, закрепленного верхним концом, подвешен груз Р = 5 тонн. Трос составлен из проволок диаметром d = 2,4 мм. Допускаемое

напряжение для материала троса [σр] = 350 МПа. Определить:

1)из какого количества проволок должен быть составлен трос?

2)надо ли менять диаметр проволок в тросе, если при

той же нагрузке и длине lн = 3 м его удлинение допускается не более 5,5 мм?

2.16. Груз подвешен к стальной проволоке, размеры

Затем тот же груз был подвешен к медной проволоке длиной l1 = 1,8 м и диаметром d1 = 3,2 мм. Ее удлинение получилось равным l1 = 0,39 мм. Определить модуль упругости медной проволоки, если модуль стальной Е = 2×105МПа.

2.17. К тросу диаметром d = 10 мм подвешена клеть шахтного подъемника весом Р = 100 кг = 1 кН. Длина троса, нагруженного лишь весом самой клети, равна l = 100 м; его длина, когда клеть загружена еще 400 кг руды, на 3 см больше. Определить модуль упругости троса.

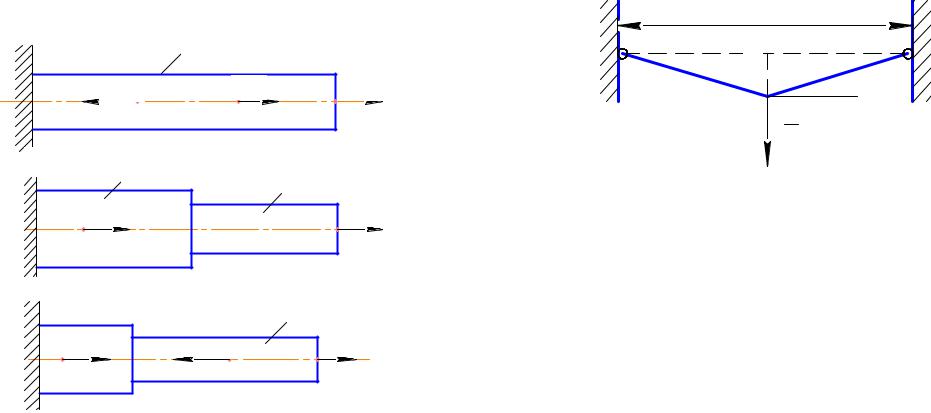

2.20. Между неподвижными точками А и В горизонтально натянута проволока диаметром d = 1 мм (рис 2.10). К точке С посредине длины проволоки подвешивается постепенно увеличивающаяся нагрузка Р. Когда удлинение проволоки достигло 0,5 %, она порвалась. Чему в этот момент равен груз Р, какова величина опускания точки С и какой величины напряжение в проволоке в момент разрыва? Собственным весом проволоки пренебречь. Считать, что проволока наклепана и до момента разрыва она имеет лишь упругие деформации.

2м

Рис.2.10

2.21. Определить размеры медного стержня квадратного сечения длиной 9 м, который под действием растягивающей силы F = 600 Н удлинится не более, чем на 0,3 мм. (Емедь = 1×105МПа)

2.22. Определить минимальный диаметр медного стержня круглого сечения длиной 9 м, который под действием растягивающей силы F = 600 Н удлинится не более, чем на 0,3 мм.

44

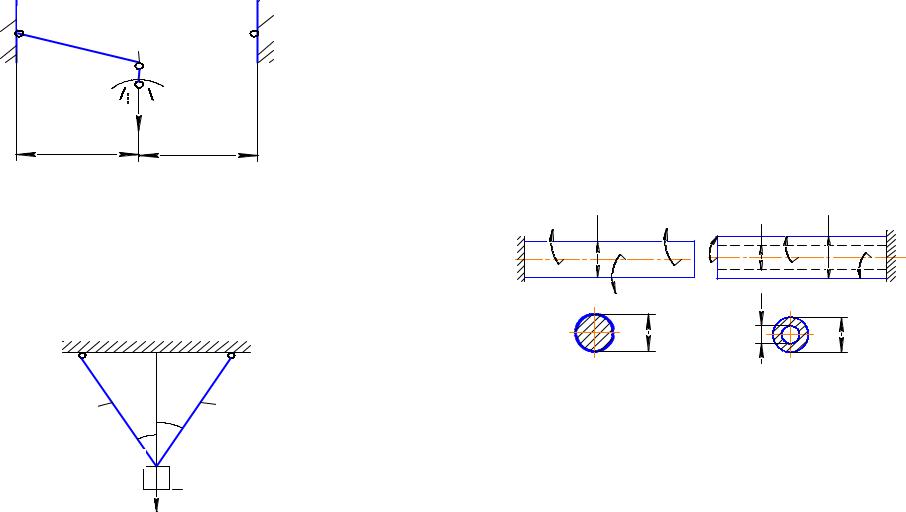

2.23. На стальной проволоке укреплен светильник весом Р = 400 Н. Подобрать диаметр проволоки из условия, чтобы напряжения в ней не превышали 120 МПа, и определить вертикальное перемещение светильника после его установки (рис.2.11).

A B

с

P=400Н 10м 10м

Рис.2.11

2.24. Груз Р подвешен на двух стержнях, как показано на рис. 2.12. Угол = 30 град. Стержень АС – стальной, круглого поперечного сечения, диаметром 30 мм, с допускаемым напряжением для материала [σ] = 160 МПа. Стержень СВ – алюминиевый, диаметром 40 мм и с [σ] = 60 МПа. Какой наибольший груз Р можно подвесить на этих стержнях?

2.25.Стальная колонна кольцевого поперечного сечения имеет наружный диаметр D = 50 мм и нагружена силой 700 тонн. Определить необходимую толщину стенки при допускаемом напряжении на сжатие, равном 150 МПа

2.26.Стальной стержень круглого сечения растягивается усилием Р = 10 тонн. Относительное удлинение не должно превышать 1/2000 , а напряжение не должно быть больше 120 МПа. Найти наименьший диаметр стержня, удовлетворяющий этим условиям.

2.27.Для скручиваемого стального стержня сплошного круглого сечения, изображенного на рис. 2.13, определить необходимый диаметр из условия

d

2.28. Для скручиваемого стального стержня кольцевого сечения, изображенного на рис. 2.14, определить необходимые внешний D и внутренний d диаметры из условия прочности, если известно, что Т1 = 1,3 кНм, Т2 = 1,2 кНм, Т3 = 1,1 кНм, [ τ ] = 40 МПа, отношение с = d / D = 0,75.

46

2.29. Стальной стержень прямоугольного поперечного сечения (10 х 15) см, длиной 1,5 м нагружен крутящим моментом Т = 20 кНм. Найти касательные напряжения, возникающие у поверхности посередине сторон сечения, и полный угол закручивания.

2.30. Определить, какую мощность может передать сплошной вал круглого поперечного сечения диаметром 60 мм при частоте вращения вала n = 50 об/мин; допускаемое касательное напряжение для материала вала [ τ ] = 30 МПа

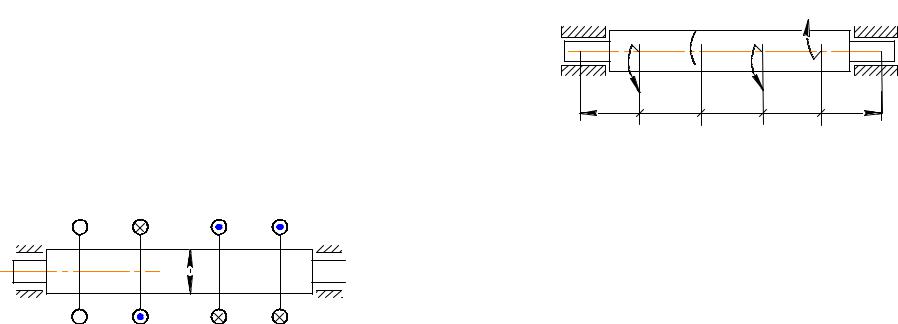

2.31. Для стального стержня сплошного круглого сечения (рис. 2.15), вращающегося в подшипниках, определить значение неизвестного внешнего скручивающего момента Т4 , построить эпюру внутренних скручивающих моментов и определить диаметр из условия прочности, если Т1 = 2,6 кНм,

Т2 = 3 кНм, Т3 = 2,6 кНм, [ τ ] =30 МПа.

T4 T3 T2 T1

d

Рис.2.15 2.32. Полый стальной вал длиной 5 м имеет

соотношение диаметров с = d / D = 0,8. Частота вращения вала n = 180 об/мин, мощность двигателя N = 8 кВт. Определить внешний диаметр вала, если наиболее касательное напряжение не должно превышать [ τ ] = 80 МПа

47

2.33. Для стального стержня сплошного круглого сечения, вращающегося в подшипниках (рис.2 16), построить эпюру внутренних скручивающих моментов, определить диаметр из условия прочности, построить эпюру углов поворота сечений; принять Т1 = 3,1 кНм,

Т2 = 1,1 кНм, Т3 = 2,0 кНм, а = 0,1 м; [ τ ] =40 МПа..

Принять за неподвижное сечение, в котором приложен внешний момент Т2.

Рис.2.16

2.34.Какой стержень выгоднее для работы на кручение

— квадратного или прямоугольного сечения — при прочих равных условиях, если соотношение сторон в прямоугольнике равно 0,5?

2.35.Определить размеры вала квадратного

2.36. Две прокатные двутавровые балки № 20а расположены рядом и поддерживают стену постоянной высоты. Они заменяются одной двутавровой балкой. Какой номер балки следует взять?

48

2.37.Чугунная труба с наружным диаметром 250 мм и толщиной стенки 10 мм лежит на двух опорах, расположенных на взаимном расстоянии 12 м, и наполнена водой. Каковы наибольшие нормальные напряжения в трубе, если удельный вес чугуна 7,8?

2.38.В каком случае учитывают деформацию тел?

[простой выбор ]

1)при исследовании равновесия тел;

2)при расчете на прочность;

3)при кинематическом расчете;

4)при тепловом расчете

2.39.Укажите правильную последовательность действий при построении эпюр продольных сил

1)построить эпюру;

2)изобразить расчетную схему;

3)разбить брус на участки;

4)определить для каждого участка величину продольной силы
