Материал: Механика. Ч. 1. Статика. Ч. 2. Основы расчетов на прочность (90

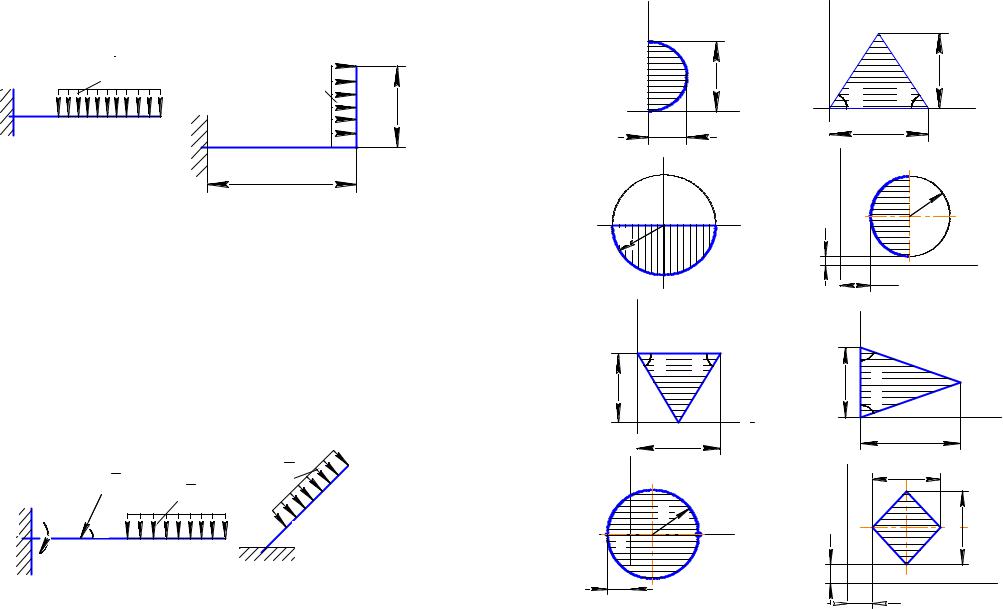

1.38.При какой интенсивности распределенной нагрузки q момент пары, возникающей в заделке, МА= 200 Нм, если расстояние L = 1 м (рис.1.30)?

Какова величина этой силы, если момент в заделке равен 650 Нм ? АВ = ВС = CD = 2 м.

1.40.Определить длину участка ВС, при которой момент в заделке А равен 180 Нм, если размер АС

=2м и интенсивность распределенной нагрузки q

=30 Н/м (рис.1.32)

1.41.Определите координаты центра тяжести заштрихованной площади фигур на рис.1.33

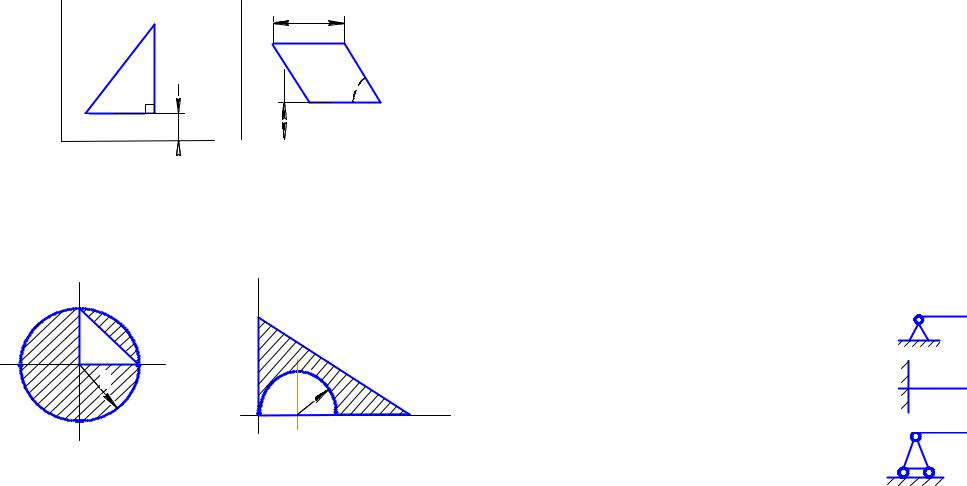

1.45. Из однородной пластины в виде треугольника ОАВ с основанием ОВ = 60 см и высотой ОА = 45 см вырезан полукруг радиуса r = 20 см. Определить в см координату xC оставшейся части треугольника

(рис.1.37)

1.46. Укажите примеры механических систем

[множественный выбор ]:

1)группа летящих в воздухе самолетов;

2)солнечная система;

3)двигатель автомобиля;

4)группа движущихся машин

1.47.Что такое «связь»? [ простой выбор]

1)это другое тело, соприкасающееся с рассматриваемым;

2)это другое тело, запрещающее некоторые движения рассматриваемого тела;

3)это другое тело, воздействующее на рассматриваемое тело;

4)это действие, уравновешивающее рассматриваемое тело

1.48.Укажите соответствие названий и изображений связей

1.49.Когда можно заменить распределенную нагрузку q сосредоточенной силой Q? [множественный выбор]

1)в любом случае;

2)в случае определения равновесия тела;

3)в случае определения реакций связей;

1.50.Суть приведения системы сил к заданному центру (точке) состоит:[простой выбор]

1)в суммировании всех сил

2)в замене заданной системы сил равнодействующей

3)в переносе всех сил в заданную точку

4)в замене заданной системы сил главным вектором и главным моментом

1.51.Центр тяжести фигуры или тела — это точка …

[простой выбор]

1)скалярная;

2)инерциальная;

3)геометрическая

1.52.Выберите условия равновесия тела под действием произвольной плоской системы сил

[простой выбор]:

1)Σ Fi = 0;

2)Σ Fi x= 0 ; ΣF I y = 0;

3)Σ Fix = 0 ; Σ Fi y = 0; ΣM O (Fi ) = 0

4)Σ Fix = 0; Σ Fi y = 0; Σ M i y = 0

1.53.Какая система сил называется парой сил?

[простой выбор]

1)система из двух равных между собой сил;

2)система из двух равных и параллельных сил;

3)система из двух равных, параллельных и противоположно направленных сил

25

Часть 2. СОПРОТИВЛЕНИЕ МАТЕРИАЛОВ (ОСНОВЫ РАСЧЕТОВ НА ПРОЧНОСТЬ)

Сопротивление материалов – наука о прочности, жесткости и устойчивости отдельных элементов конструкций (сооружений и машин).

Конструкция считается прочной, если размеры каждого ее элемента подобраны так, что способны воспринимать заданную нагрузку, не разрушаясь. Жесткость конструкции обеспечивается, если под действием заданной нагрузки деформации не превышают допускаемые пределы.

Конструкция считается устойчивой, если она сохраняет первоначальную форму упругого равновесия при действии внешних нагрузок.

Использование указанных методов расчета должно обеспечивать надежность работы конструкции и сочетаться с принципом экономичности ее изготовления и эксплуатации.

В сопротивлении материалов рассматриваются типичные элементы конструкций: брус, пластина, оболочка, массив. Внешние нагрузки, действующие на элементы сооружений, подразделяют на сосредоточенные и распределенные, статические и динамические. Все реальные силы — это силы, распределенные по некоторой площади или объему. Однако распределенную нагрузку на небольшой площади, размеры которой малы по сравнению с размерами всего элемента, можно заменить сосредоточенной равнодействующей силой, что упростит расчет.

Статически нагружают конструкции постепенно, и, будучи приложены к сооружению, они не меняются или меняются во времени незначительно. При воздействии статических нагрузок на конструкцию все ее части находятся в равновесии; ускорения элементов

26

конструкции отсутствуют или настолько малы, что ими можно пренебречь. Если же эти ускорения значительны, т.е. изменение скорости элементов машины происходит за сравнительно небольшой период времени, то мы имеем дело с приложением динамических нагрузок. Примерами таких нагрузок могут служить внезапно приложенные нагрузки, ударные и повторно-переменные. Действие таких нагрузок сопровождается возникновением колебаний конструкций. Вследствие изменения скорости колеблющихся масс возникают силы инерции, пропорциональные (согласно второму закону Ньютона) колеблющимся массам и ускорениям.

Методы расчета элементов конструкций излагаются на основе следующих упрощений и допущений:

∙материал тела имеет сплошное (непрерывное) строение, т.е. принимается во внимание дискретная атомистическая структура вещества;

∙материал тела однороден, т.е. обладает во всех точках одинаковыми свойствами;

∙материал тела изотропен, т.е. обладает одинаковыми свойствами во всех направлениях;

∙в теле до приложения нагрузки нет внутренних (начальных) усилий;

∙результат воздействия на тело системы сил равен сумме результатов воздействия тех же сил, прилагаемых к телу последовательно и в любом порядке.

Инженеру любой специальности часто приходится производить расчеты на прочность. Неправильный расчет самой незначительной, на первый взгляд, детали может повлечь за собой очень тяжелые последствия — привести к разрушению конструкции в целом. При проведении расчетов на прочность необходимо стремиться к сочетанию

27

надежности работы конструкции с ее дешевизной, добиваться наибольшей прочности при наименьшем расходе материала.

ПРОГРАММА КУРСА

2.1. Основные положения. Деформируемое тело.

Упругость и пластичность Основные задачи сопротивления материалов: предварительные понятия о расчетах на прочность, жесткость и устойчивость. Связь с общетехническими и специальными дисциплинами.

Классификация нагрузок: силы поверхностные и объемные; статические, динамические и переменные нагрузки .

Основные гипотезы и допущения. Принимаемые в сопромате о свойствах материалов (однородность, изотропность, непрерывность строения) и характере деформаций (принцип начальных размеров, линейная зависимость между нагрузками и вызываемыми ими перемещениями). Принцип независимости действия сил.

Геометрические схемы элементов конструкций: брус, оболочка, пластинка, массив.

Метод сечений. Применение метода сечений для определения внутренних силовых факторов, возникающих в поперечных сечениях бруса. Основные виды нагружений (деформированные состояния) бруса: растяжение—сжатие, срез (сдвиг), кручение, изгиб; внутренние силовые факторы в этих случаях.

Напряжение полное, нормальное, касательное. Первичное понятие о напряженном состоянии в точке тела.

2.2. Растяжение и сжатие. Продольные силы и их эпюры. Гипотезы плоских сечений. Нормальные

28

напряжения в поперечных сечениях бруса; эпюры нормальных напряжений.

Принцип Сен-Венана. Продольные и поперечные деформации при растяжении (сжатии). Закон Гука. Модуль продольной упругости. Коэффициент поперечной деформации (коэффициент Пуассона). Жесткость сечения и жесткость бруса при растяжении и сжатии. Определение осевых перемещений поперечных сечений бруса. Работа внешних сил и потенциальная энергия деформации. Удельная потенциальная энергия. Анализ напряженного состояния при одноосном растяжении (сжатии). Максимальные касательные напряжения.

Испытания материалов на растяжение и сжатие при статическом нагружении. Диаграмма растяжения низкоуглеродистой стали и ее характерные параметры: пределы пропорциональности, упругости, текучести, прочности (временное сопротивление). Характеристики пластических свойств: относительное остаточное удлинение при разрыве, относительное поперечное сужение. Закон разгрузки и повторного нагружения (наклеп). Понятие об условном пределе текучести. Диаграмма растяжения хрупких материалов. Механические свойства пластичных и хрупких материалов при сжатии.

Коэффициент запаса прочности при статической нагрузке по пределу текучести и по пределу прочности. Основные факторы, влияющие на выбор требуемого коэффициента запаса прочности. Допускаемое напряжение.

Расчеты на прочность:

—проверочные (проверка прочности, определение допускаемой нагрузки);

—проектные (определение необходимых размеров поперечного сечения бруса; определение необходимого количества болтов или проволок в конструкциях,

29

работающих на растяжение; выбор материала для изготовления элементов конструкций; определение грузоподъемности).

2.3.Практические расчеты на срез и смятие. Срез,

основные расчетные предпосылки, расчетные формулы. Смятие, условности расчета, расчетные формулы. Расчеты на срез и смятие болтовых, заклепочных, штифтовых и т. п. соединений .

2.4.Кручение. Чистый сдвиг. Закон парности касательных напряжений. Деформация сдвига. Закон Гука для сдвига. Модуль сдвига. Зависимость между тремя упругими постоянными для изотропного тела (без вывода).

Кручение прямого бруса круглого поперечного сечения. Крутящий момент и построение эпюр крутящих моментов. Основные гипотезы. Напряжения в поперечном сечении бруса. Угол закручивания. Полярные моменты инерции и сопротивления для круга и кольца.

Характер разрушения при кручении брусьев из различных материалов. Расчеты на прочность и жесткость при кручении Сравнение прочности и

2.5.Геометрические характеристики плоских сечений. Статический момент сечения. Осевые, центробежные и полярный моменты инерции. Связь между осевыми и полярными моментами инерции. Связь между осевыми моментами инерции относительно параллельных осей. Главные оси и главные центральные моменты инерции. Осевые моменты инерции простейших сечений: прямоугольника, круга, кольца.

2.6.Изгиб. Основные понятия и определения; классификация видов изгиба: прямой изгиб (чистый и поперечный); косой изгиб (чистый и поперечный).
