Рис. 2. Динамика средней длительности лечения в стационарах

Украины при отдельных заболеваниях (в днях)

Линейная диаграмма в виде динамической кривой используется для иллюстрации абсолютной величины изучаемого явления, его количественной характеристики, представленной средними величинами или частоты явления, выраженной в виде интенсивных показателей и показателей соотношения. Кроме этого, с помощью линейной диаграммы можно сравнивать изучаемые величины через показатели наглядности. Пример такой диаграммы приведен на рис. 3.

Частным видом линейной диаграммы является радиальная диаграмма. Ее используют при необходимости графического изображения изменения явления за замкнутый цикл времени (по месяцам года, по дням недели, часам суток, сезонам года и т.д.). Их преимущество в том, что они в отличие от линейных диаграмм приближают начало и конец цикла (например, январь к декабрю и т.п.). Эти диаграммы строятся на круге, от центра которого выходят радиусы (их столько, сколько отрезков времени имеет тот или иной анализируемый цикл), например, 12 радиусов соответствует 12 месяцам в году, 7 радиусов – дням недели и т.д. Отсчет каждого радиуса ведется по часовой стрелке сверху вниз. Длина радиуса круга может быть равной 100 единицам (когда изучаемое явление выражено в процентах) или средней величине за изучаемый цикл времени (если изображают фактические данные). На каждом радиусе откладывают и отмечают точкой величину, соответствующую уровню изучаемого явления в данный период времени. После соединения отмеченных точек получается ломанная замкнутая линия, дающая представление о колебаниях изучаемых явлений (рис. 4).

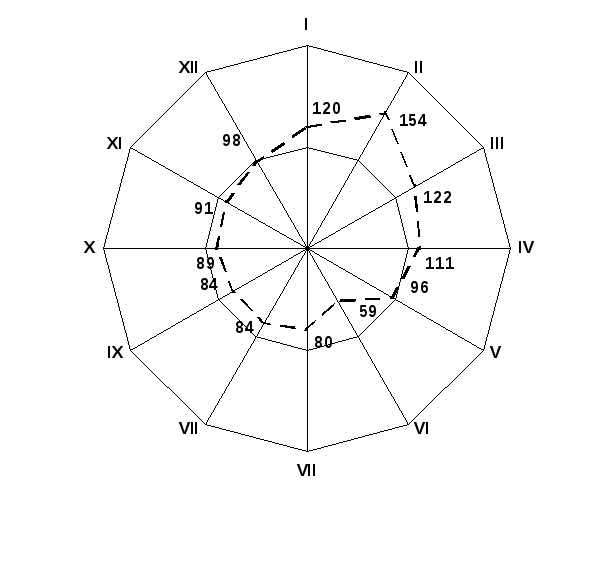

Рис.4. Помесячные колебания детского травматизма в городе Н. в 2000 г. (в % к среднегодовому показателю,

Принятому за 100%)

Плоскостные диаграммы выражают соотношения между изучаемыми явлениями посредством величины своей поверхности. В зависимости от используемых геометрических фигур и способа их построения плоскостные диаграммы делятся на следующие виды: столбиковые, ленточные или полосовые, секторные, внутристолбиковые, фигурные.

Столбиковые диаграммы используются для наглядного сопоставления двух или нескольких однородных абсолютных данных или показателей частоты явления (интенсивных и соотношения) за один и тот же промежуток времени. С их помощью изображают статику явления. Например, диаграммы сравнительной численности населения Украины и других стран мира, частоты заболеваемости населения за год разными болезнями, уровней летальности в разных отделениях больницы, обеспеченности населения врачами разных специальностей и др.

Для столбиковых диаграмм употребляют прямоугольники с одинаковым основанием и разной высотой. Высота прямоугольника отвечает относительному размеру изучаемых явлений с учетом масштаба. Обычно столбиковые диаграммы строят на прямоугольной системе координат (рис. 5).

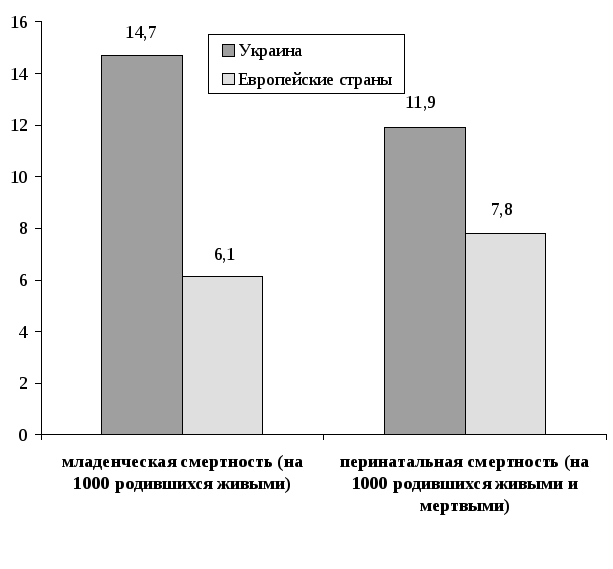

Рис. 5. Уровни младенческой и перинатальной смертности

В Европейском регионе и в Украине в 2000 г.

Эти данные можно представить с помощью объемного изображения (рис. 5а).

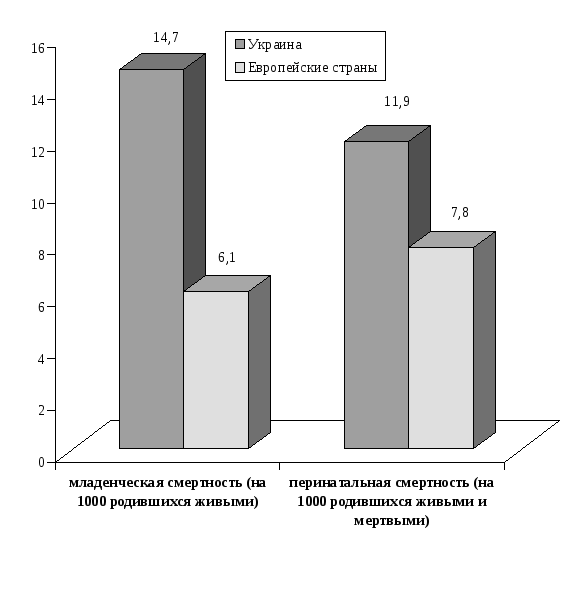

Рис. 5а. Уровни младенческой и перинатальной смертности

В Европейском регионе и в Украине в 2000 г.

Столбиковой диаграммой можно также пользоваться для изображения показателей наглядности. В этом случае размер одного столбика следует принять за 100%, а остальные столбики построить по отношению к нему в соответствии с масштабом.

При ленточных диаграммах используют также прямоугольники, но в отличие от столбиковых, с одинаковой высотой, но разной длиной. Отношения между длиной прямоугольников выражают отношения между изучаемыми явлениями. Разновидностью ленточной диаграммы является пирамидальная диаграмма (рис. 6).

Рис. 6. Возрастно-половая пирамида населения

Государства к. В отчетном году

Секторные и внутристолбиковые диаграммы используются для наглядного изображения данных, представленных в экстенсивных показателях. Для этого используют разные площади – круги, квадраты, прямоугольники и др. Принимается, что вся плоскость равна 100%, а каждый сектор занимает такую часть плоскости, которая соответствует нужному проценту.

С помощью названных видов диаграмм можно изобразить удельный вес или долю одной или нескольких составных частей изучаемого явления, а также распределение всех составных частей (структуру) в совокупности. Например, удельный вес впервые зарегистрированных заболеваний в общей их численности, удельный вес болезней органов дыхания, выявленных на медицинском осмотре среди населения, возрастную или половую структуру жителей любого населенного пункта, распределение трудящихся по стажевым группам и др.

В круговых секторных или внутристолбиковых диаграммах участки, изображающие отдельные части изучаемого явления, покрываются красками различного цвета или различно заштриховываются. Пример указанных видов диаграмм можно увидеть на рис. 7-9.

Рис.7. Удельный вес женщин

Среди жителей г. Н. В отчетном году

Рис. 8. Возрастная структура женщин детородного возраста

(15-49 лет) в городе С. за 2000 г. (в %)

Рис.9. Удельный вес впервые зарегистрированных

Заболеваний среди населения н-ского района (в %)

Кругами, прямоугольниками различной величины можно также изображать сравнительную величину двух ил нескольких явлений. При пользовании одновременно 2-3 секторными диаграммами, на которых изображено одно и то же явление, но за различное время или у различных групп населения, порядок чередования секторов может быть неодинаков, но необходимо, чтобы секторы различных кругов, отображающих относительные размеры одной и той же части явления за различные промежутки времени, имели одинаковый цвет или штриховку (рис. 10).

Для фигурных диаграмм используют некоторые фигуры для представления и символизирования явлений. Так, например, средства, израсходованные на здравоохранение, могут быть представлены посредством горстки денег или пачек банкнот, число больничных коек – посредством стилизованных фигур коек, число врачей – посредством стилизованных фигур врачей и д.т.

Рис.10. Динамика удельного веса травматизма в городе М.

за 1990 и 2000 гг.

Подобную динамику изменения структуры травматизма за 10 лет можно изобразить на одном рисунке (рис. 10а).

Рис.10а. Динамика структуры травматизма в городе М.

за 1990 и 2000 гг.

Фигурные диаграммы обычно используются для популяризации полученных при статистическом исследовании результатов. Объемные фигурные диаграммы называются стереограммами; в них используются разные объемные фигуры: сферы, цилиндры, пирамиды, кубы, параллелепипеды и др. Величина изучаемых явлений при этом представлена в виде объема фигур (рис. 11).

Рис. 11.Удельный вес здоровых младших школьников (в %)

Картограммы являются графическими изображениями, выражающими распределение известного явления на определенной территории. Их чертят на упрощенных схематизированных картах, на которых нанесены только административные и государственные границы и некоторые, более важные населенные пункты. Части территории заштриховывают в зависимости от интенсивности изучаемого явления. Часто вместо штрихов используют оттенки одного и того же цвета. При выборе штрихов или цветов наиболее густо заштриховывают местности с наибольшей интенсивностью изучаемого явления (рис. 12).

Картодиаграммы представляют комбинации картограммы и диаграммы. На картограмму наносят плоскостные или фигурные диаграммы. Это делается для получения более наглядного представления не только об изучаемом явлении, но и о тех явлениях, которые находятся в связи с ним. Например, на картограмме младенческой смертности можно изобразить фигурные диаграммы о числе врачей-педиатров, работающих в медицинской сети соответствующих округов, на картограмме рождаемости – плоскостные диаграммы (долю женщин плодовитого возраста) и т.д.

При составлении графиков необходимо придерживаться некоторых основных правил. Предварительно внимательно следует изучить данные, которые следует представить графически. Это поможет отобрать те из них, которые наиболее характерны и лучше всего отражают выявленные закономерности. Далее необходимо выбрать наиболее подходящие для конкретного случая графические изображения. При таком выборе необходимо принять во внимание также следующее:

1. Характер данных. Нужно отметить, что некоторые данные не поддаются графическому изображению. Для других подходят графики только определенного типа.

Так, например, если ставится задача изобразить структуру явления, то наиболее подходящими будут секторные или внутристолбиковые диаграммы; для изображения динамики явлений во времени наиболее подходят линейные диаграммы; если изображается сезонность, то наиболее подходят радиальные диаграммы и т.д.
