26

Крепость транспортируемого груза определяется пределом прочности частиц груза по шкале М. М. Протодьяконова при одноосном нагружении сжатием:

kпр =



сж

, МПа,

(2.5)

10







где сж - предел прочности при сжатии, МПа.

Пределы прочности некоторых материалов представлены в табл. 2.3.



Таблица 2.3

Классификация грузов по крепости кусков















Характеристика грузов

kпр



В высшей степени крепкие породы: наиболее крепкие и вязкие кварциты и ба-

20



зальты











Очень крепкие породы: кварцевый порфит, очень крепкий гранит, самые крепкие

15



песчаники и известняки











Крепкие породы: гранит и гранитовые породы, очень крепкие железные руды,

10



песчаники и известняки











Довольно крепкие породы: обыкновенный песчаник, железные руды

6



Средние породы: некрепкий песчаник и известняк

4



Довольно мягкие породы: мягкий известняк, мел, каменная соль, гипс, мерзлый

2



грунт, антрацит











Мягкие породы:

- глина плотная, мягкий каменный уголь

1





- легкая песчанистая глина, гравий

0,8



Землистые породы: растительная земля, торф, сырой песок

0,6



Сыпучие породы: песок, насыпная земля, добытый уголь

0,5



Коэффициент внутреннего трения fв характеризует силу трения между частицами насыпного груза.

Коэффициент наружного трения fн характеризует силу трения насыпного груза о поверхность соприкасающегося c ним другого тела. В табл. 2.4 приведены коэффициенты наружного трения некоторых строительных грузов по резине и стали.

Таблица 2.4 Коэффициенты наружного трения некоторых материалов

Строительные материалы

fн по резине

fн

по ста-



ли







Мелкокусковой гипс

0,75



0,70

Сухая мелкокусковая глина

0,90



0,85

Рядовой округлый гравий

0,85



0,80

Грунтовая сухая земля

0,90



0,85

Древесные опилки

0,65



0,40

Сухой песок

0,45



0,55

Сухой цемент

0,64



0,45

Каменноугольный сухой шлак

0,50



0,45

Сухой щебень

0,60



0,50

27

Влажность насыпного груза в определяется высушиванием взятой пробы при температуре 105°С до постоянной массы (т.е. полного испарения влаги) и вычисляется по формуле

в =[(mв – mс)/mс]100% ,

(2.6)

где mв – масса влажной пробы, кг; mс – масса высушенной пробы, кг. Подвижность является характерной особенностью сыпучих материалов.

Подвижность сыпучих материалов характеризуется углом их естественного откоса, т. е. углом наклона к горизонтальной плоскости образующей конуса свободно насыпанного (без падения с высоты) материала. Угол естественного откоса зависит от многих факторов: крупности частиц, их формы, влажности, липкости, коэффициента внутреннего трения и др. В процессе транспортирования грузы испытывают толчки, сотрясения, что уменьшает давление частиц друг на друга и соответственно силу внутреннего трения между частицами. Поэтому подвижность частиц характеризуют углом естественного откоса в покое п и углом естественного откоса в движении д . Можно считать д 0,5 п .

Угол естественного откоса влияет на площадь поперечного сечения груза на ленте, а следовательно, на производительность конвейера.

Слеживаемостью называется свойство терять сыпучесть при длительном хранении в неподвижном состоянии. Подвержены слеживаемости грузы цемента, извести, глины, соды, снега и т. п.

Смерзаемостью называется свойство насыпных грузов, содержащих влагу, образовывать при низких температурах монолитную массу c полной потерей сыпучести.

Липкостью насыпных грузов называется свойство прилипать к поверхности соприкасающегося c ним твердого тела.

Указанные свойства грузов существенно увеличивают затраты мощности на их транспортирование, разгрузку, очистку конвейеров и др.

Острокромочностью обладают грузы, состоящие из кусков c острыми твердыми кромками. Такие грузы способствуют интенсивному абразивному износу элементов конвейеров.

Скорость витания частиц транспортируемого груза является исходным определяющим параметром при выборе и расчете пневмотранспортных установок.

Скорость витания определяет минимальную скорость воздушного потока, при которой частицы груза удерживаются во взвешенном состоянии потоком воздуха. Скорость витания частиц груза зависит от плотности частиц и их размера и формы. Скорости витания частиц некоторых грузов представлены в табл. 2.5.

28











Таблица 2.5



Скорости витания некоторых грузов















Виды грузов



Vв , м/с



Виды грузов

Vв , м/с













Антрацит-штыб



7,5



Песок

8,5…17,5

Глинозем



0,46



Порода

8,2

Зола



0,85



Цемент

5,5

Мел в порошке



7,2



Опилки

7,5

Дополнительные свойства: ядовитость, коррозионная активность, округлая форма, пыление, волокнистость, повреждаемость, биологическая активность, взрывоопасность, самовозгораемость, высокая температура, гигроскопичность. Эти свойства в ряде случаев решающим образом влияют на выбор способа непрерывного транспортирования.

Более подробно теоретический материал по транспортируемым грузам изложен в [3, с. 378…385; 4, с. 5…15].

2.4. ЛЕНТОЧНЫЕ КОНВЕЙЕРЫ

Ленточными конвейерами называют машины непрерывного транспорта, несущим и тяговым органом которых является гибкая лента.

Ленточные конвейеры применяют во многих отраслях промышленности и различных производств для перемещения насыпных и штучных грузов на расстояния от малых (1…2 м) до больших (2000…2500 м).

Ленточные конвейеры имеют такие достоинства, как высокая производительность; возможность перемещать грузы по сложным пространственным трассам на большие расстояния (5…10 км) с разгрузкой в любой точке трассы; простота конструкции и возможность автоматизации контроля за работой ленточных конвейеров; высокая надежность и невысокие удельные затраты на транспортирование грузов.

Определенные трудности эксплуатации ленточных конвейеров возникают при транспортировании липких и тяжелых штучных грузов. Обеспечение равномерности натяжения ленты по ширине, контроль за возможностью проскальзывания ленты на тяговом барабане, большая трудоемкость замены ленты при ее износе существенно могут влиять на трудоемкость обслуживания и эксплуатационные затраты.

Классификация ленточных конвейеров представлена в табл. 2.6.

Конструкция ленточного конвейера (рис. 2.2) в типичном исполнении состоит из рамного металлического каркаса (става) 1, опирающегося на неподвижное основание. На каркасе монтируются следующие элементы конвейера: рядовые роликоопоры 2; поддерживающие роликоопоры 3; специальные роликоопоры 4; приводная станция 5; натяжная станция 6; кольцевая транспортирующая лента 7; загрузочный бункер 8; очистное устройство 9; разгрузочное устройство 10.

29

Таблица 2.6

Классификация ленточных конвейеров

ПРИЗНАК

ОПИСАНИЕ ПРИЗНАКА КЛАССИФИКАЦИИ

КЛАССИФИКАЦИИ



По области применения

Общего назначения, специальные (в составе других машин),

подземные, горные



По виду трассы

Горизонтальный, наклонный (до 20°), крутонаклонный (до 45°),

пространственный



По расположению

Стационарный, полустационарный, передвижной, специальный

По виду несущей ветви

Верхняя, нижняя, обе несущие

По форме транспортирую-

Плоская, желобчатая (треугольная, трапециевидная, дуговая)

щей поверхности ленты





Стальная, проволочная, кожаная, хлопковая, композиционная

По типу ленты

(резинотросовые, резинотканевые, гладкие, рифленые, огне-



стойкие)

По способу разгрузки

Концевой, промежуточный

По типу привода

Одноприводной, многоприводной, барабанный, ленточный,

магнитный



По виду транспортируемо-

Сыпучий, скальный, штучный

го груза



По способу натяжения

Винтовой, пружинно-винтовой, грузовой

ленты



8 4

2

А

7 5

10

А-А



2





















3

1

3

А

9















6

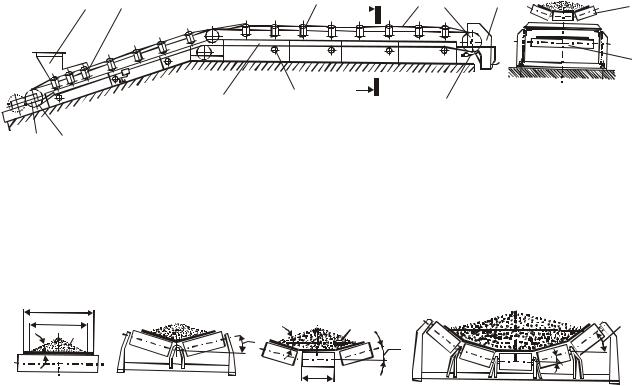

Рис. 2.2. Схема ленточного конвейера

Рядовые роликоопоры (рис. 2.3) выполняются однороликовыми для плоской рабочей поверхности ленты и двух-, трех-, пятироликовыми для желобчатой рабочей поверхности ленты. Поддерживающие роликоопоры обычно выполняются одинарными.



B







b

А



А

















l









а

б

в

г

Рис. 2.3. Виды роликоопор: а – однороликовая; б – двухроликовая; в – трехроликовая; г - пятироликовая

30

Специальные роликоопоры (рис. 2.4) устанавливаются в отдельных местах для центрирования ленты, для изменения направления трассы, для амортизации в местах загрузки, для очистки ленты.

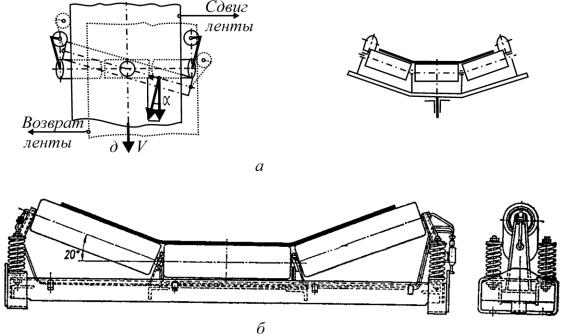

Рис. 2.4. Специальные роликоопоры: а – схема центрирующей роликоопоры; б – амортизирующая роликоопора

Роликоопоры должны быть прочными, долговечными, иметь небольшую массу, малое сопротивление вращению, удобны в эксплуатации. Диаметры роликов [4] рекомендуется выбирать в зависимости от ширины ленты и насыпной плотности грузов.

Приводная станция конвейера (рис. 2.5,а) состоит из двигателя 1, передающего крутящий момент упругой муфтой 2 на редуктор 3, который в свою очередь передает преобразованный крутящий момент зубчатой муфтой 4 на тяговый барабан 5. Тяговый барабан приводит в движение охватывающую его транспортирующую ленту силой трения. Для увеличения силы трения (сцепления) ленты с барабаном наружную поверхность последнего футеруют материалом с большим коэффициентом трения по резине.

При большом сопротивлении движению ленты сила трения (тяговое усилие) может оказаться недостаточной, что приводит к проскальзыванию барабана, перегреву ленты, ее разрушению и возможному возгоранию. Для повышения тягового усилия увеличивают угол охвата лентой барабана (рис. 2.5,б), применяют двухбарабанный привод (рис. 2.5,в), прижимают ленту к барабану прижимными роликами или прижимной лентой (рис. 2.5,г и рис. 2.5,д).
