16

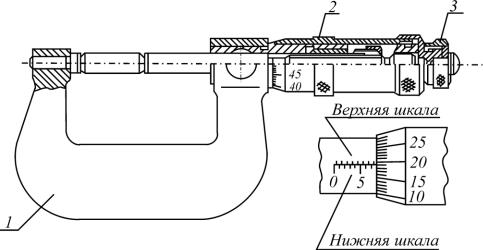

ных относительно друг друга на 0,5 мм. В гайке расположен микровинт с барабанчиком 2, имеющим круговую шкалу с ценой деления 0,01 мм. Для обеспечения постоянства силы сжатия губками микрометра измеряемой детали микровинт имеет динамометрическую головку 3. При измерении микровинт подводят к измеряемой поверхности вращением за головку 3 до тех пор, пока головка не начнет проскальзывать, что сопровождается шумом трещотки. После этого производится снятие показаний. Если край барабанчика со шкалой находится сразу после риски нижней шкалы, то определяемый размер в целых миллиметрах будет равен числу делений нижней шкалы плюс десятые и сотые доли миллиметра по круговой шкале. Если край барабанчика располагается сразу после риски верхней шкалы, то определяемый размер в миллиметрах будет равен числу делений нижней шкалы плюс 0,5 мм и плюс десятые и сотые доли миллиметра по круговой шкале. Погрешность измерений размеров до 25 мм составляет ± 3 мкм, размеров до 100 мм - ± 10мкм.
Рис. 1.12. Конструкция микрометра

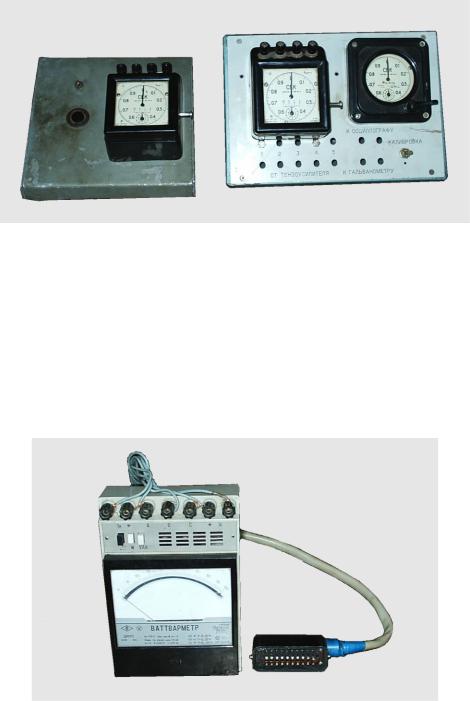

Секундомеры в лаборатории используют электронные, электрические, механические. Секундомеры с ручным включением следует применять при регистрации времени длительно текущих процессов, в которых погрешность в 0,5 - 1 секунду не имеет существенного значения. При регистрации скоротечных процессов длительностью до 10 с используют электрические секундомеры с точностью отсчета времени ± 0,1 с, что вполне достаточно при выполнении лабораторных работ с транспортирующими машинами. Секундомеры питаются переменным током от сети напряжением 220 вольт и оборудуются нормально разомкнутыми самовозвратными кнопками включения. Эти секундомеры легко могут быть включены в автоматические измерительные цепи (рис. 1.13).
Мерные емкости в лаборатории используются при определении насыпной плотности транспортируемых материалов. Для этих целей можно использовать лабораторные мензурки с объемом до одного литра и ценой деления в 1 мл. В условиях учебной лаборатории рекомендуется использовать мерные емкости из прозрачного полистирола.
17
Рис. 1.13. Секундомеры
Ваттметры в лаборатории необходимы для замера потребляемой двигателями конвейеров электроэнергии. При номинальной мощности электродвигателей до 0,75 кВт можно использовать ваттварметры типа Д50311 с прямым включением по схеме, указанной на лицевой панели прибора (рис. 1.14). Допустимое напряжение сети при работе с таким прибором должно быть не более 375 В, а потребляемый ток не более 1 А.
Рис. 1.14. Ваттварметр типа Д50311
Порядок работы с прибором при измерении потребляемой приводом конвейера активной мощности должен быть следующим:
установить ваттварметр в горизонтальное положение;
установить стрелку указателя на нулевую отметку шкалы корректором на лицевой панели прибора;
клавиша переключателя с символом «W» должна быть утоплена;
убедиться в том, что ток и напряжение в измеряемой цепи не превышают допустимых величин;
18
подключить прибор с помощью унифицированного штепсельного разъема в измеряемую цепь по схеме на лицевой панели прибора;
запустить привод стенда в выполняемой лабораторной работе;
произвести отсчет по шкале прибора после того как прекратятся колебания стрелки; время установления показаний ваттварметра не превышает 4 с;
определить действительное значение потребляемой мощности путем умножения цены деления прибора на количество делений по отсчету на шкале.
Внимание! Все действия при работе с прибором выполнять под непосредственным контролем преподавателя, ведущего лабораторные занятия.

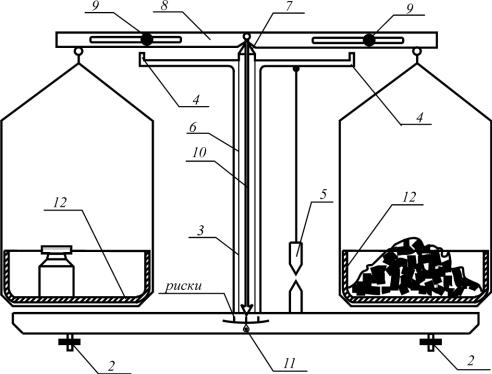

Весы лабораторные (рис. 1.15) используются при определении плотности сыпучих материалов. Весы состоят из платформы 1 с регулируемыми ножками 2, трубчатой стойки 3, с разгрузочными опорами 4, отвесом 5. На платформе обозначены три контрольные риски. Внутри стойки 3 проходит штанга 6 с рабочими призмами 7, на которые опирается двуплечий рычаг 8 с балансировочными грузами 9 и указательной стрелкой 10. Штанга 6 имеет два положения
– верхнее и нижнее, которые устанавливаются кулачком 11. При нижнем положении штанги рычаг 8 ложится на опоры 4, разгружая призму 7; при верхнем положении штанги рычаг 8 переходит в рабочее положение с опиранием на призму 7. На каждом конце рычага подвешены тарелки 12 для помещения на них взвешиваемых грузов и гирь. Весы позволяют взвешивать грузы массой не более 0,2 кг.
Рис. 1.15. Весы лабораторные
19
Взвешивание грузов следует производить в следующей последовательности. Установить платформу весов на прочное основание и вращением ножек 2 установить стойку 3 вертикально по отвесу. Кулачком 11 поднять штангу 6 в рабочее положение. Указательная стрелка 10 должна указывать на центральную риску. Если стрелка отклоняется от центральной риски, производят балансировку рычага. Для этого аккуратно ослабляют гайку крепления на рычаге одного из грузов 9 и перемещением его в прорези рычага добиваются положения указания стрелки на центральную риску. После этого можно производить взвешивание грузов. Размещение грузов и гирь на тарелках и другие подготовительные операции производят при нижнем положении штанги. Непосредственно взвешивание производят плавным подъемом штанги. Если стрелка не устанавливается по центральной риске, штангу опускают и соответственно добавляют или убирают контрольные грузы. Подбор грузов продолжается до тех пор, пока при очередном подъеме штанги стрелка установится на центральной риске. Взвешивание сыпучих грузов следует производить в специальном, предварительно взвешенном контейнере. Установив на тарелку нужный контрольный груз, в контейнер периодически подсыпают взвешиваемый материал, добиваясь нужного положения указательной стрелки.
Анемометр цифровой типа АСЦ-Р (рис. 1.16) используется для определения скорости воздушного потока на выходе из пневмотранспортной установки конвейерного комплекса. Анемометр позволяет дискретно выводить на цифровой дисплей скорость воздушного потока в диапазоне от 1,6 до 25 м/с с шагом индикации 0,1 м/с. Питание анемометра автономное от двух гальванических элементов типа 373.
Рис. 1.16. Анемометр цифровой типа АСЦ-Р
Анемометр состоит из цилиндрического корпуса 1 (см. рис. 1.16), выходного вала с крыльчаткой 2, выключателя 3, установленного на торце корпуса.
20
Внутри корпуса смонтирован датчик скорости воздушного потока, микропроцессор, цифровой дисплей, отсек для размещения гальванических элементов.
Анемометр установлен стационарно на корпусе выходного патрубка осадителя пневмотранспортной установки. Для определения скорости воздушного потока достаточно включить питание анемометра кнопкой 3 и по истечении одной минуты зафиксировать показания прибора на дисплее.
Вакуумметры стрелочные позволяют измерять давление воздушного потока во всасывающем трубопроводе и осадительной камере пневмотранспортной установки конвейерного комплекса.

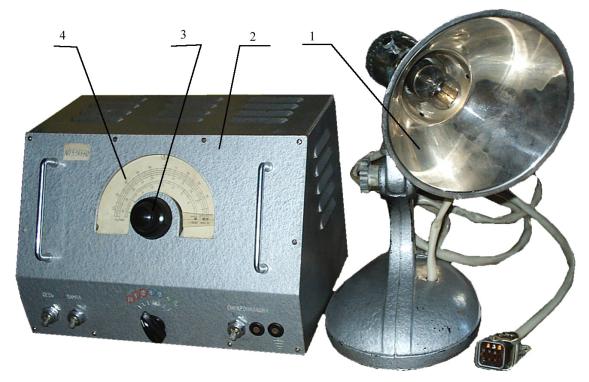

Стробоскоп (1.17) позволяет наблюдать и измерять частоту быстрых периодических движений элементов машин. Принцип действия прибора основан на периодическом освещении колеблющихся или вращающихся деталей. Если частота световых импульсов совпадает с частотой вращения вала, вал кажется неподвижным. При небольшой разнице частот создается видимость его медленного вращения. Работа с прибором проста: подключить осветитель 1 к электронному блоку 2. Направить осветитель на колеблющуюся деталь, включить питание электронного блока. Верньером 3 установить такую частоту импульсов осветителя, чтобы деталь казалась неподвижной. Снять показания по шкале 4 прибора.
Рис. 1.17. Стробоскоп
Прецизионный виброметр Октава101В (Россия) (рис. 1.18) используется в следующей комплектации: измерительно-индикаторный блок (ИББ), трехкомпонентный преобразователь (ВП) АР2038 со встроенным антивибрационным кабелем длиной 2 м, блок питания и зарядное устройство.
