Внешние силы являются мерой взаимодействия рассматривае-
мого тела с окружающими телами и средой. Различают объемные и поверхностные силы. Объемные силы непрерывно распределены по всему объему тел. Отметим, что к поверхностным силам относятся вес тела, силы инерции, магнитные силы. Поверхностные силы действуют на поверхности тела.
Соприкосновение тел всегда происходит по некоторой площад-
ке. Поэтому все поверхностные силы являются распределенными по площади. Если тела соприкасаются по узкой длинной области, то счи-
тается, что поверхностная сила действует по линии. Если размеры площадки, по которой происходит взаимодействие тел, малы по срав-
нению с размерами тела, то считается, что поверхностная сила прило-
жена в точке и называется сосредоточенной.
По характеру изменения во времени, различают нагрузки стати-
ческие и динамические.
Статические нагрузки являются постоянными, либо медленно изменяют свою величину или точку приложения (направление). Воз-
никающие при этом силы инерции тела можно не учитывать.
11
Динамические нагрузки изменяются во времени быстро, при этом в деформируемой конструкции возникают силы инерции, кото-
рые необходимо учитывать при расчетах, так как они достигают зна-
чительных величин.
Условия закрепления и способы соединения друг с другом эле-
ментов конструкций оказывают существенное влияние на деформаци-
онные свойства конструкций. Закрепляющие тело элементы наклады-
вают ограничения на его перемещение и повороты. Отметим, что ограничение, наложенное на перемещение тела в пространстве други-
ми телами, называют связью. Следовательно, можно говорить, что за-
крепляющие тело элементы накладывают на него связи.
Силу, стремящуюся привести тело в движение, называется ак-
тивной (внешней). Сила, препятствующая перемещению, называется
реакцией связи.
Воздействие закрепляющего элемента на стержень можно заме-
нить силой, которая называется реакцией опоры.

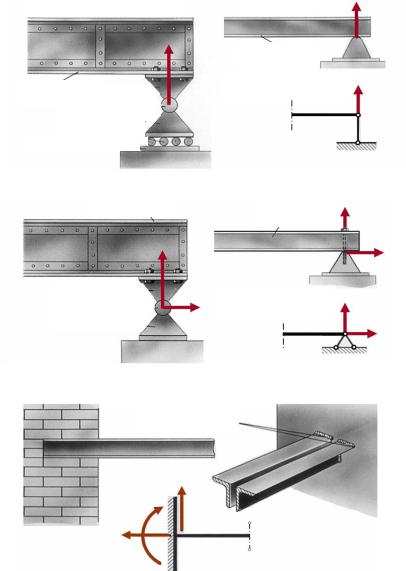

К наиболее распространенным видам закрепления стержней от-
носятся подвижный и неподвижный шарниры, а также заделка (за-
щемление). Примеры таких способов закрепления стержней представ-
лены на рис. 1.3. На этом рисунке также приведены используемые в расчетной схеме обозначения различных опорных элементов.
12
|
Стержень |
Стержень |
Расчетная схема |
|
а
Стержень |
Стержень |
|
Расчетная схема
б
Сварные швы
Расчетная схема
в
Рис. 1.3. Способы закрепления стержней: а – шарнирноподвижная опора; б – шарнирно-неподвижная опора;
в – заделка (защемление).
13
|
α y |
|
|
|
|
|
|
|
|
y |
|
A |
RA |
|
|
|
|
|
|
|
RA |
|
|
|
|
|
|
z |
|
|
|
z |
A |
|
|
|
|
|
|
||
|
|
|
|
|
α
Рис. 1.4. Шарнирно подвижные опоры
На рис. 1.4 показаны шарнирно подвижные опоры. Поперечное сечение стержня в шарнирно подвижной опоре может смещаться па-
раллельно опорной плоскости и поворачиваться, но не может сме-
щаться перпендикулярно к опорной плоскости. Поэтому в шарнирно подвижной опоре возникает реакция опоры дикулярно к плоскости.
у
R
RB
α
В
Рис. 1.5. Шарнирно неподвижная опора
На рис. 1.5 показана шарнирно неподвижная опора. Поперечное
14
сечение стержня, проходящее через шарнирно неподвижную опору, не может смещаться поступательно. В опоре возникает сила реакции R
(рис. 1.5). Ее составляющими являются вертикальная сила RB , препят-
ствующая вертикальному смещению, и горизонтальная сила H B , ис-
ключающая горизонтальное смещение закрепленного сечения бруса.
На рис. 1.6 представлен стержень, левый конец которого заделан
(защемлен). Заделка (защемление), это такое закрепление стержня,
при котором в месте крепления он не может перемещаться поступа-
тельно и поворачиваться. В опоре возникают вертикальная реакция
у
RА
М А
А z
H А
Рис. 1.6. Заделка
RА , горизонтальная реакция H А , исключающие возможность смеще-
ния, а также реактивный момент М А , препятствующий повороту
(рис. 1.6).
15
